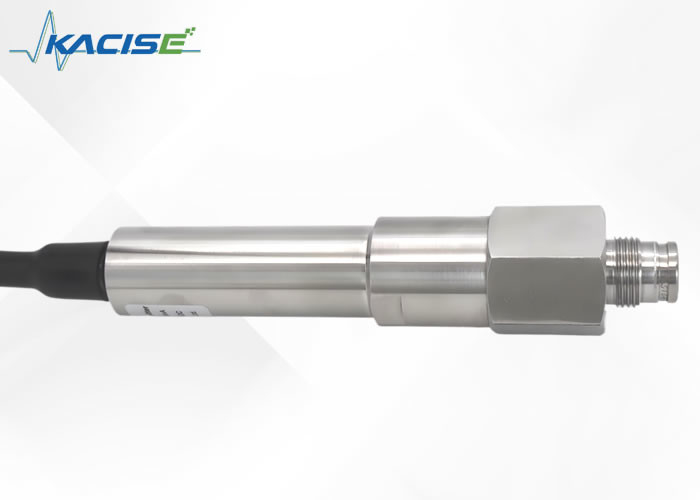

Датчик давления диафрагмы с выходной сигналом ADC 4 ~ 20 м и диапазоном измерений 0 ~ 30... 160 МПа для взрывостойких приложений

Тензодатчик высокого давления является еще одним результатом внедрения нашей компанией и освоения иностранных технологий. Его диапазон измерения может достигать 160 МПа, он обладает характеристиками высокой реакции, высокой точности, прочной конструкции, коррозионной стойкости, устойчивости к вибрации, высокой производительности и высокой стоимости.

Изделие широко используется в нефтяной промышленности, особенно для измерения высокого давления импортных буровых насосов, грузовиков для гидроразрыва, цементировочных машин и т. д., и является предпочтительным преобразователем для замены импортной продукции.

Этот взрывозащищенный тип соответствует требованиям стандартов GB3836.1-2010 и GB3836.4-2010 и получил сертификат взрывобезопасности.

Взрывозащищенное изделие подходит для случаев, когда возможно появление взрывоопасных газов. Соответствующими взрывобезопасными зонами являются зона 1 и зона 2, а типичным представителем газа является пропан.

Проверьте, не был ли прибор поврежден во время транспортировки. Если есть очевидные повреждения, пожалуйста, свяжитесь с нами.

Не снимайте упаковку перед установкой.

• Температура хранения: -40~+70 °C.
• Влажность при хранении: относительная влажность 45–75 % (без конденсации).

Чувствительный к давлению элемент, используемый в этом изделии, передает давление через чувствительную к давлению диафрагму. Любое прикосновение может привести к повреждению передатчика.

• ▶ Ни в коем случае не прикасайтесь к внутренней части интерфейса давления.

• Убедитесь, что передатчик имеет хороший внешний вид;
• Уплотняющая поверхность интерфейса давления преобразователя чистая и неповрежденная;
• Учитывайте применимость измеряемой среды;
• Температура окружающей среды и температура среды должны соответствовать техническим характеристикам продукта;
• Достаточно места для безопасной электромонтажной установки.

Глубина внутренней резьбы при установке преобразователя должна быть больше длины резьбы.

Плагин, соответствующий продукту, является водонепроницаемым. Для обеспечения уровня защиты изделия обязательно блокируйте разъем во время электрического подключения.

Источник питания: Подробную информацию см. на этикетке изделия (источник питания должен соответствовать требованиям соответствующих стандартов, а система питания должна быть надежной). Искробезопасный взрывозащищенный преобразователь питается от защитного барьера.

Требования к электрическому подключению: выберите кабель, диаметр которого соответствует кабельному вводу вилки, при этом кабельный ввод и вилка должны быть неповрежденными.

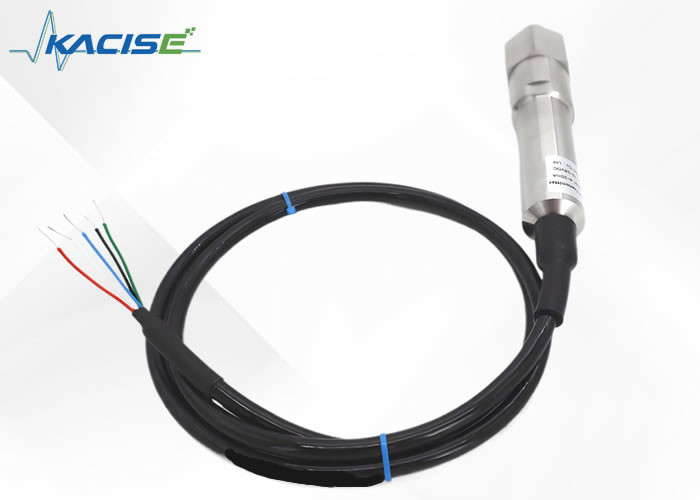

Требования к электрическому подключению: определение проводки см. на этикетке изделия.

• Черный: источник питания V﹢
• Красный: сигнальный выход OUT (двухпроводная система)

Передатчик используется в опасных местах, таких как токсичные, вредные, с высокой температурой и высоким давлением.

• ▶ Соблюдайте соответствующие эксплуатационные характеристики.
• ▶ Носите необходимые средства защиты.

В датчике давления необходимо сбросить давление и отключить питание, отсоединить электрическое соединение и снять его с помощью гаечного ключа.

Передатчик не требует технического обслуживания при нормальном использовании и обслуживается только производителем.

При использовании взрывозащищенных датчиков неправильная эксплуатация приведет к нарушению взрывозащищенных характеристик.

• ▶ Искробезопасные взрывозащищенные изделия не могут заменять компоненты цепей или конструкции во избежание влияния на взрывозащищенные характеристики изделия.

Использование неправильного чистящего средства может повредить этикетку продукта.

• ▶ Не используйте раздражающие чистящие средства.
• ▶ Не используйте опасные или острые чистящие средства.
• ▶ Не используйте абразивные тряпки или губки.

Для очистки изделия используйте чистую воду и традиционные чистящие средства. Перед очисткой из датчика давления необходимо сбросить давление и отключить питание. Протрите поверхность передатчика мягкой влажной тканью.

Остатки среды могут стать причиной травм, материального ущерба и ущерба окружающей среде.

Остатки рабочей среды на разобранном датчике давления могут нанести вред персоналу, окружающей среде и оборудованию.

• ▶ С опасными веществами, включая данные по безопасности соответствующих сред.

При транспортировке преобразователя давления обратите внимание на следующие моменты:

Все поставляемые инструменты не должны содержать опасных веществ (например, кислот, щелочей, растворов и т. д.) и должны быть очищены перед возвратом. При возврате прибора в ремонт следует использовать оригинальную упаковку или подходящую транспортную упаковку.

Неправильное обращение с продуктом может нанести вред окружающей среде.

Пожалуйста, утилизируйте компоненты передатчика и упаковочные материалы экологически безопасным способом и в соответствии с национальными правилами утилизации отходов.

В случае какой-либо неисправности преобразователя сначала проверьте, правильно ли установлен преобразователь с точки зрения подключения давления и электрического подключения.

Распространенные неисправности и решения следующие:
