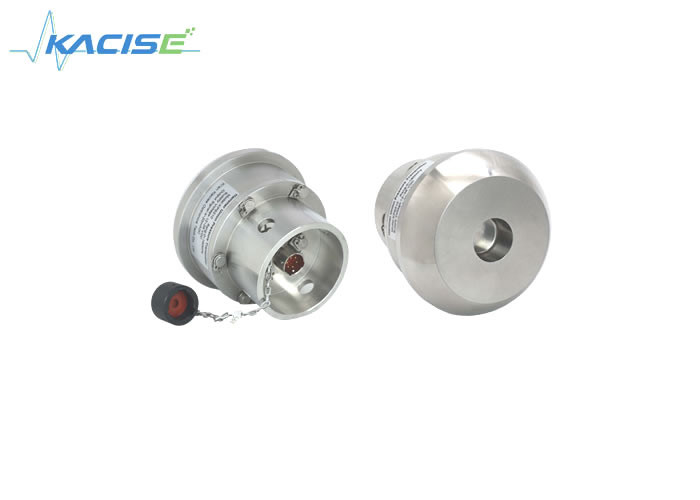

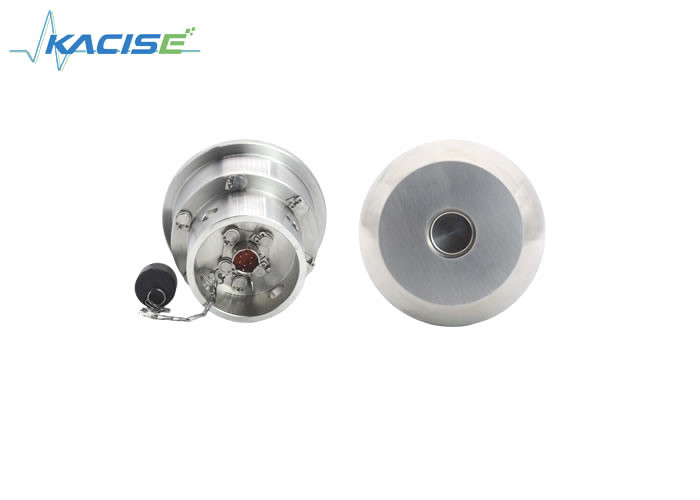

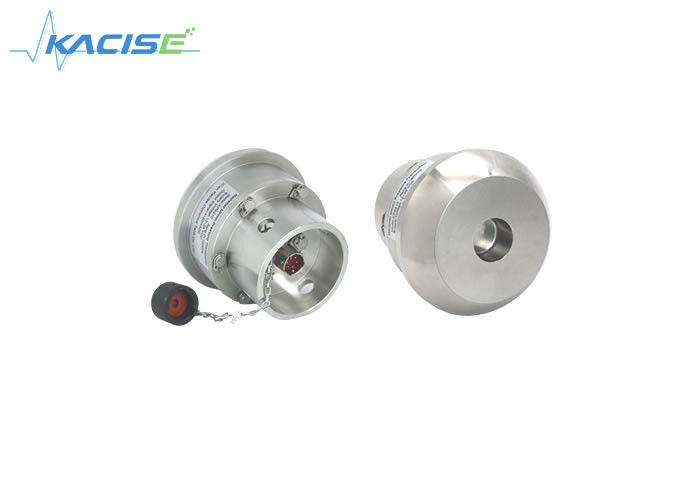

Датчик давления 17-4PH из нержавеющей стали с защитой корпуса IP65 и диапазоном измерения 160 МПа для промышленного управления

Тензодатчик высокого давления KPS210 — это новый продукт, который объединяет передовые зарубежные технологии и отечественные технологии производства датчиков. Это еще одна кристаллизация внедрения нашей компанией и освоение иностранных технологий производства. В датчике используется импортный высокоточный тензорезистор с большим сопротивлением и уникальная отечественная диафрагменная технология. Его диапазон измерения может достигать 160 МПа, он обладает характеристиками высокой реакции, высокой точности, прочной конструкции, коррозионной стойкости, устойчивости к вибрации, высокой производительности и высокой стоимости.

Продукт широко используется в буровом оборудовании в нефтяной промышленности, особенно для измерения высокого давления импортных машин для гидроразрыва и цементирования. Это предпочтительный передатчик для замены импортной продукции.

Этот взрывозащищенный тип соответствует требованиям стандартов GB3836.1-2010 и GB3836.4-2010 и получил сертификат взрывобезопасности. Маркировка взрывозащиты — Ex ib IIB T6 Gb.

Взрывозащищенное изделие подходит для случаев, когда возможно появление взрывоопасных газов. Соответствующими взрывобезопасными зонами являются зона 1 и зона 2, а типичным представителем газа является пропан.

Проверьте, не был ли прибор поврежден во время транспортировки. Если есть очевидные повреждения, пожалуйста, свяжитесь с нами.

Не снимайте упаковку перед установкой.

Температура хранения: -40~+70 °C.

Влажность при хранении: относительная влажность 45–75 % (без конденсации).

Чувствительный к давлению элемент, используемый в этом изделии, передает давление через чувствительную к давлению диафрагму. Любое прикосновение может привести к повреждению передатчика.

▶ Ни в коем случае не прикасайтесь к внутренней части интерфейса давления.

Убедитесь, что передатчик имеет хороший внешний вид;

Уплотняющая поверхность интерфейса давления преобразователя чистая и неповрежденная;

Учитывайте применимость измеряемой среды;

Температура окружающей среды и температура среды должны соответствовать техническим характеристикам продукта;

Достаточно места для безопасной электромонтажной установки.

Плагин, соответствующий продукту, является водонепроницаемым. Для обеспечения уровня защиты изделия обязательно блокируйте разъем во время электрического подключения.

Источник питания: Подробную информацию см. на этикетке изделия (источник питания должен соответствовать требованиям соответствующих стандартов, а система питания должна быть надежной). Искробезопасный взрывозащищенный преобразователь питается от защитного барьера.

Требования к электрическому подключению: выберите кабель, диаметр которого соответствует кабельному вводу вилки, при этом кабельный ввод и вилка должны быть неповрежденными.

Требования к электрическому подключению: определение проводки см. на этикетке изделия.

Определение контакта продукта:

A (красный): источник питания В﹢

B (черный): выход сигнала OUT (двухпроводная система)

С: пусто

Д: пусто

E (желтый): сброс + (калибровка)

F (белый): сброс – (калибровка)

Когда искробезопасные взрывозащищенные преобразователи используются во взрывоопасных газовых средах для электрического подключения, их следует комбинировать с барьерами безопасности, чтобы сформировать искробезопасную взрывозащищенную систему. Защитный барьер и источник питания расположены в безопасной зоне, а искробезопасный преобразователь — в опасной зоне. Обратите внимание на безопасное заземление.

Когда искробезопасные взрывозащищенные преобразователи используются во взрывоопасных газовых средах для электрического подключения, их следует комбинировать с барьерами безопасности, чтобы сформировать искробезопасную взрывозащищенную систему. Защитные барьеры и источники питания следует размещать в безопасной зоне, а искробезопасные передатчики следует размещать в опасной зоне. Обратите внимание на безопасное заземление.

Двухпроводная искробезопасная система с выходом 4–20 мА постоянного тока показана следующим образом:

Максимально допустимая распределенная емкость Cc=Co-Ci, максимально допустимая распределенная индуктивность Lc=Lo-Li соединительного кабеля системы между преобразователем и барьером безопасности.

Максимально допустимая распределенная емкость Cc=Co-Ci,

Максимально допустимая распределенная индуктивность Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo可Ui Io可Ii Po可Pi

Барьер безопасности может быть свободно выбран пользователем при условии, что параметры соответствуют вышеуказанным требованиям и имеют сертификат взрывобезопасности. Установка и использование барьера безопасности должны выполняться в соответствии с руководством по эксплуатации барьера безопасности.
