| Модель |

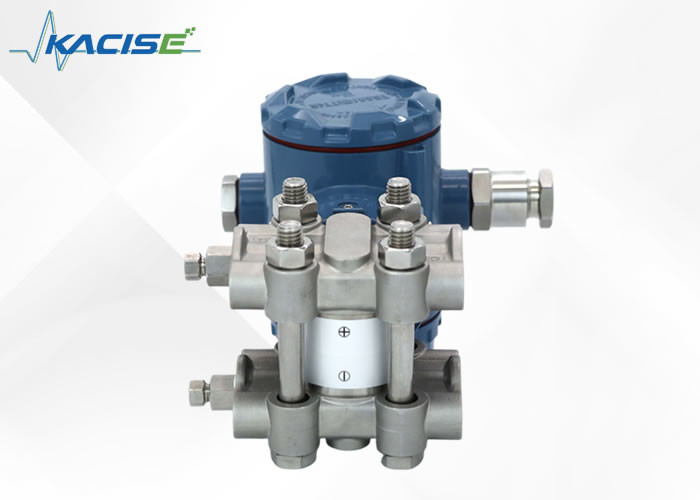

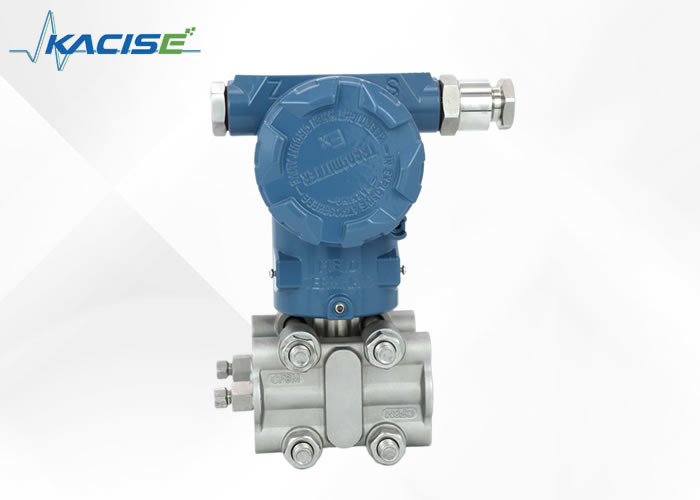

Высокоточный датчик перепада давления KPT1000-DP |
| Измерительная среда |
Измеряет давление жидкости, газа или пара |
| Тип измерения |
Измерение дифференциального давления, измерение абсолютного давления |
| Выходной сигнал |
Цифровой сигнал протокола 4~20мА+HART
Сигнал последовательного порта RS485
|
| Диапазон измерения |
Код диапазона |
0Б |
0С |
0Е |
0Ф |
0G |
| Диапазон |
(0~0,6)кПа~6кПа |
(0~2)кПа~40кПа |
(0~2,5)кПа~250кПа |
(0~10)кПа~1МПа |
(0~30)кПа~3МПа |
| Рекомендуемая степень сжатия |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Эталонная точность |
±0,05% |
Если TD>10 (TD=максимальный диапазон/диапазон регулировки), то: |
±(0,005*TD)% |
Если диапазон — произведение 0B, TD>6, то: |
/ |
| ±0,075% |
±(0,0075*TD)% |
±(0,125*TD)% |
| ±0,1% |
±(0,01*TD)% |
±(0,166*TD)% |
| Влияние температуры окружающей среды |
Общее воздействие при (-25~+65)℃ составляет:
±(0,15*TD+0,05)%*диапазон
Общее воздействие при (-40~-25)℃ и (+65~+85)℃ составляет:
±(0,2*TD+0,05)%*диапазон
|
| Эффект избыточного давления |
±0,1%*диапазон |
| Эффект статического давления |
±(0,05% ВГД+0,075%Диапазон)/10 МПа |
| Долгосрочная стабильность |
±0,15% ВПИ/10 лет |
| Эффект источника питания |
±0,001%/10 В (12–36) В постоянного тока, незначительное |
| Предел диапазона |
Его можно произвольно регулировать в пределах верхнего и нижнего пределов диапазона. Рекомендуется выбирать код диапазона с наименьшим возможным коэффициентом дальности для оптимизации эксплуатационных характеристик. |
| Установка нуля |
Диапазон калибровки ≥ Минимальный диапазон |
| Эффект положения установки |
Изменение положения установки параллельно поверхности диафрагмы не приведет к влиянию нулевой точки. Если положение установки не параллельно поверхности диафрагмы, это можно устранить путем калибровки. Никакого влияния на ассортимент |
| Ток сигнализации |
Офлайн |
3,6 мА |
| Онлайн |
21 мА |
| Сопротивление изоляции |
100 МОм или более на землю (500 В постоянного тока) |
| Прочность изоляции |
На землю 500 В переменного тока, 50/60 Гц, 1 минута. |
| Время ответа |
Константа затухания компонента усилителя составляет 0,1 с, а постоянная времени датчика составляет (0,1 ~ 1,6) с, в зависимости от диапазона и соотношения дальностей. Дополнительная регулируемая постоянная времени: (0,1~60)с. Влияние на нелинейный выходной сигнал (например, функцию квадратного корня) зависит от этой функции и может быть рассчитано соответствующим образом. |
| Температура окружающей среды |
-40~+85℃ С дисплеем: -20~+65℃ |
| Температура хранения |
-40~+125℃ |
| температура хранения |
-40~+85℃ С дисплеем: -20~+65℃ |
| Рабочее давление (силиконовое масло) |
16МПа 25МПа 42МПа три уровня |
| Предел статического давления |
От абсолютного давления 3,5 кПа до номинального давления защитное давление может превышать номинальное давление более чем в 1,5 раза и прикладываться к обеим сторонам преобразователя одновременно. |
| Изолирующая диафрагма |
Нержавеющая сталь 316L, Hastelloy C-276, тантал, позолота |
| Материал технологического присоединения |
Нержавеющая сталь 304, 316 опционально |
| Гайки и болты |
Нержавеющая сталь (А2-70), оцинкованная углеродистая сталь (12,8) |
| Корпус преобразователя |
Алюминиевый сплав + эпоксидная смола (поверхностное напыление)
Нержавеющая сталь
|
| Уплотнительное кольцо |
Нитрил-бутадиеновый каучук (NBR), фторированный каучук (FKM), политетрафторэтилен (PTFE) |
| Наполнение |
Силиконовое масло, пищевое масло, масло FL |
| Технологическое присоединение |
Оба конца фланца технологического присоединения имеют внутреннюю резьбу NPT1/4 и UNF7/16. |
| Уровень защиты |
IP65, IP67(взрывозащищенный) |
| Масса |
2,6 кг (без монтажного кронштейна и аксессуаров для технологического присоединения) |
