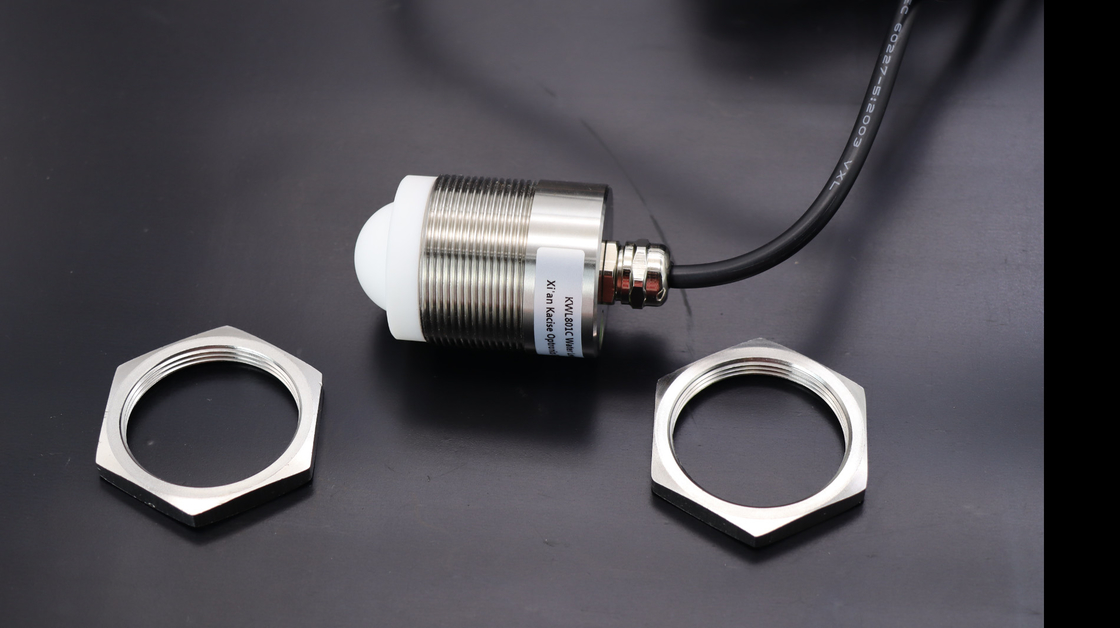

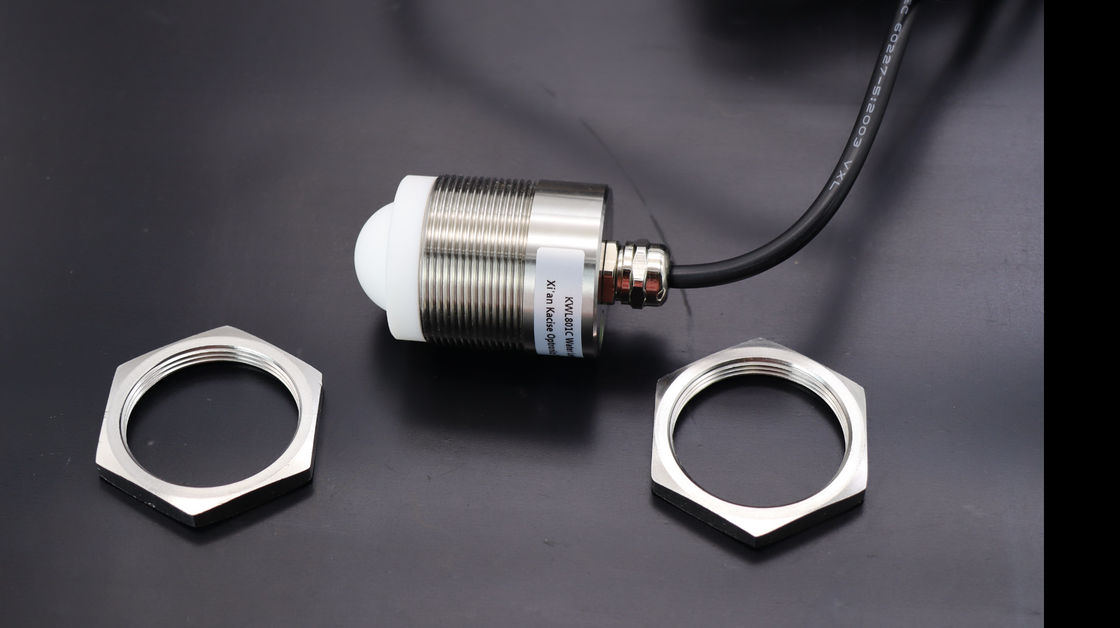

Name: Более компактная радиочастотная архитектура KWL801C Радарная гамма, частота измерения 80 ГГц
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KWL801C
Price: 400.00 USD
Availability: InStock

Домой > продукты > передатчик радиолокатора ровный >

Более компактная радиочастотная архитектура KWL801C Радарная гамма, частота измерения 80 ГГц

Радарная габаритная габаритная гамма

Радарный измеритель уровня 80 ГГц

Компактный радиолокационный измеритель уровня

Место происхождения:

Китай (Континент)

Фирменное наименование:

KACISE

Сертификация:

certificate of explosion-proof, CE

Номер модели:

KWL801C

Свяжитесь с нами

Запросите цитату

Более компактная радиочастотная архитектура KWL801C Радарная гамма, частота измерения 80 ГГц

Подробная информация о продукции

Частота измерений:

80GHz

Частота приобретения:

≥200 мс/конфигурируемый

Ток работы:

12В/14мА

Точность измерения расстояния:

±2 мм

Протокол связи:

Модбус / Текстовый протокол

Ширина луча антенны:

±2,75°

Напряжение питания:

9 ~ 24 В

Импульсный ток RF:

100mA/20ms

Рабочая влажность:

0~95%

Тип потока:

Г нить / на заказ

Рабочая температура:

-40~75℃

Степень водонепроницаемости:

IP68

Чистая масса:

00,6 кг

Выделить:

Радарная габаритная габаритная гамма

Радарный измеритель уровня 80 ГГц

Компактный радиолокационный измеритель уровня

Условия оплаты и доставки

Количество мин заказа

1 шт.

Упаковывая детали

Каждый блок имеет индивидуальную коробку, и все коробки упакованы в стандартные упаковки или по запр

Время доставки

5-8 рабочих дней

Условия оплаты

T/T, Western Union, MoneyGram

Поставка способности

1000 штук в неделю

СОБЩЕННЫЕ ПРОДУКТЫ

Радарный датчик уровня воды с диапазоном напряжения питания 9 - 24 В и диапазоном измерения 10 метров используется для мониторинга уровня воды в водоемах

Лучшая цена

Видео

Меньшие углы запуска и несколько режимов измерения КЛД800 серии 80G Радарная гамма

Лучшая цена

Датчик радиолокатора KLD802 ровный с не контактирует антенну объектива PTFE для непрерывного ровного измерения

Лучшая цена

RS485 Выход KWL801B Радарный водомер для мониторинга очистных сооружений

Лучшая цена

Свяжитесь с нами

86--17719566736

Свяжитесь сейчас

Описание продукта

ОсжиганиеМГодовой уровень радара "Сплит"Датчик

1Введение.

1.1 Обзор продукции

Радарный датчик уровня KWL801C соответствует стандартным спецификациям, изложенным в национальном стандарте DB50/T 826-2017 для уровневых счетчиков.Его основной компонент спроектирован с полностью герметичной водонепроницаемостью IP68.

Максимальный диапазон измерений продукта составляет до 40 метров, при этом минимальное слепое пятно составляет менее 6 см.

Благодаря более высокой частоте и более широкой полосе пропускания, он достигает превосходной точности.

1.2 Принцип обнаружения

Радарный датчик уровня основан на принципе отражения временного домена (TDR).Когда она встречается с поверхностью измеряемой среды, часть импульса радиолокационного уровнемера отражается, образуя эхо, возвращающееся к импульсному передатчику по тому же пути,и расстояние между передатчиком и поверхностью измеряемой среды прямо пропорционально времени распространения импульса, поэтому вычисляется высота уровня.

2.Особенность

На основе самостоятельно разработанного микросхемы CMOS с миллиметровой волной
Более компактная архитектура RF
Более высокое соотношение сигнала к шуму
Меньшая мертвая зона
Рабочая полоса 5 ГГц
Более высокое разрешение измерений и точность измерений
Меньшее влияние помех в среде установки
Удобнее установки и
Современный дизайн интегрированной плоской антенны

3Технические характеристики

Модель	KWL801C-RS485	KWL801C-RJ45	KWL801C-RS232	KWL801C-TTL
Частота измерений	80 ГГц
Коммуникация	RS485
Частота приобретения	≥200 мс/конфигурируемый
Ток работы	12В/14мА
Точность измерения расстояния	±2 мм
Протокол связи	Модбус/Текстовый протокол
Ширина луча антенны	± 2,75°
Напряжение питания	9 ~ 24 В
Диапазон измерений	0.2 ~ 40 м 0.18-30 м 0.1 ~ 15/20 м 0.06~3/5/10м
Импульсный ток	100mA/20ms
Рабочая влажность	0~95%
Тип нитки	Г нить / на заказ
Рабочая температура	-40~75°C
Степень водонепроницаемости	IP68
Чистая масса	00,6 кг

4Инструкция по проводке

4.1 [версия RS485] Инструкции по проводке

Красная линия	VCC (9 ~ 24V источник питания)
Черная линия	ГНД
Желтая линия	485-А
Зеленая линия	485-В

Более компактная радиочастотная архитектура KWL801C Радарная гамма, частота измерения 80 ГГц 0

4.2 [версия сетевого порта RJ45] Инструкции по проводке

Более компактная радиочастотная архитектура KWL801C Радарная гамма, частота измерения 80 ГГц 1

4.3 [версия RS232] Инструкции по проводке

Красная линия	12 (6 ~ 28 В)
Черная линия	ГНД
Желтая линия	TX
Зеленая линия	RX

Более компактная радиочастотная архитектура KWL801C Радарная гамма, частота измерения 80 ГГц 2

4.4 [версия TTL] Инструкции по проводке

Красная линия	ВКК
Черная линия	ГНД
Желтая линия	TX
Зеленая линия	RX

Более компактная радиочастотная архитектура KWL801C Радарная гамма, частота измерения 80 ГГц 3

5Размер

Более компактная радиочастотная архитектура KWL801C Радарная гамма, частота измерения 80 ГГц 4

6. часто задаваемые вопросы

1Вопрос: Могу ли я разместить свой собственный логотип на продукте?

О: Конечно, на корпусе можно напечатать логотип, а на табличке - название компании.

2Вопрос: Как насчет контроля качества?

Ответ: Все продукты будут проверены 3 раза перед упаковкой.

3Вопрос: Могу ли я выпустить пробный заказ, например, на 1 штуку?

О: Конечно, пробный заказ приемлем. В целом у нас есть общие модели на складе. Образец будет отправлен в течение 1 недели после получения оплаты.

4.Q: Вы можете разработать в соответствии с моими требованиями?

О: Конечно, наша команда будет проектировать для вас, чтобы наш счетчик потока молока работал идеально.

7.Информация о компании

Более компактная радиочастотная архитектура KWL801C Радарная гамма, частота измерения 80 ГГц 5

Xi'an Kacise сертифицирована по стандартам ISO 9001-2008, GJB 9001B-2009, CE, взрывостойкость внутренней безопасности и взрывостойкость изолированной безопасности и т. Д.которые гарантируют соответствие нашей продукции международным стандартам.

Мы специализируемся на производстве приборов измерения давления, уровня и потока и связанных с ними продуктов в течение 10 лет.благодаря усилиям всего нашего персонала, мы стали профессиональным производителем измерительных приборов и поставщиком решений.

В настоящее время датчик Kacise уже экспортируется в Америку, Испанию, Австралию, Чили и 20 других стран и регионов, и получил много благоприятных отзывов.Наши зарубежные дистрибьюторы также растут.Мы рассматриваем "разумные цены, эффективное время производства и хорошее послепродажное обслуживание" как наш принцип и надеемся на сотрудничество с большим количеством клиентов для взаимного развития.
