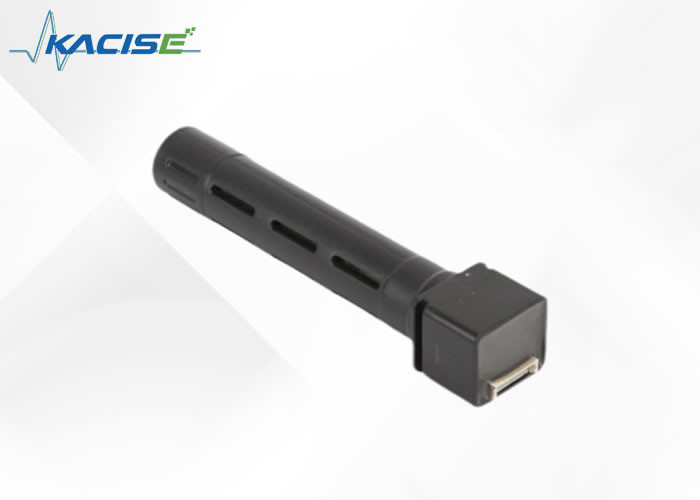

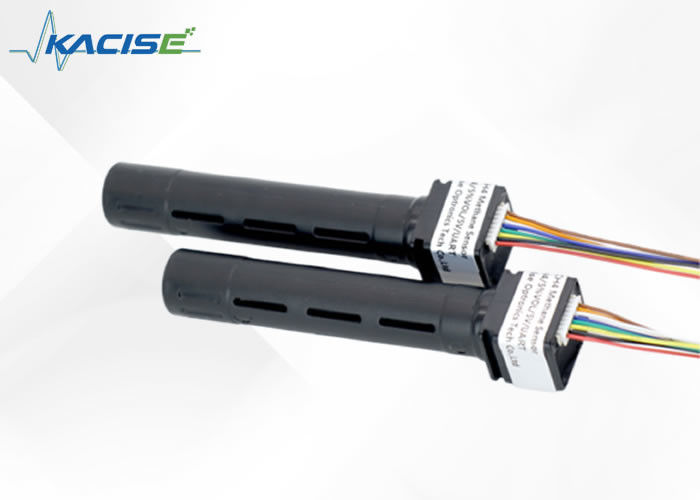

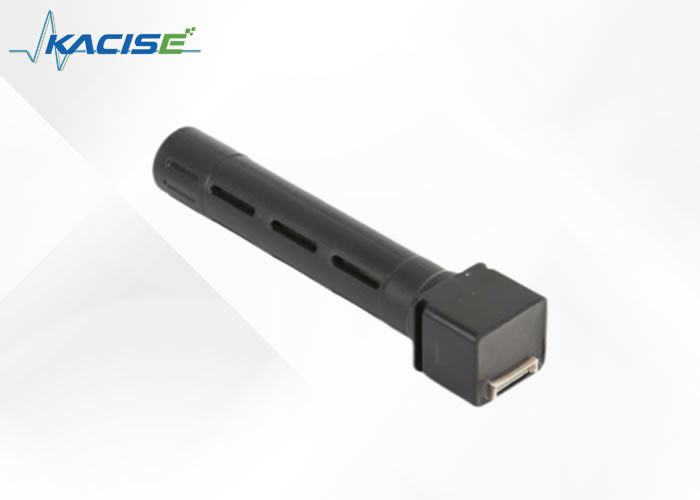

Учебное пособие для датчика метана KSCH4
Введение
KSCH4 основан на принципе недиспергированной инфракрасной абсорбции NDIR модуля обнаружения газа, принимает дисперсивный вход воздуха.не только обеспечить характеристики скорости диффузии конвекции воздуха, и прочный и прочный, легко устанавливаемый.
KSCH4 использует импортный источник света и двухканальный детектор.
KSCH4 с UART, цифровым выходом IIC и аналоговым выходном напряжением (или режимом выхода частоты PWM), облегчающим клиентам выбор приложения; KSCH4 обеспечивает нулевую калибровку,калибровка и чувствительность чистого воздуха относительно нулевой команды калибровки, и предоставить клиентам ручной MCDL-прицеп с относительно нулевой калибровкой чистого воздуха, удобный для клиентов при использовании свободного потока чистого наружного воздуха с относительно нулевой калибровкой сенсорного модуля.
Особенность
- Развитая схема, высокая точность, стабильная производительность
- Оболочка легкая и легко устанавливается на месте
- Богатый интерфейс, удобный для выбора клиентов
- Предоставление калибровки нулевой точки, калибровки чувствительности и калибровки чистого воздуха
Размер
Применение
- Нефтехимическая промышленность
- Мониторинг биогаза
- Тепловая электростанция
- Галерея труб
- Газовые трубы и т.д.
Технические спецификации
| Параметры |
Технические показатели |
| Тип датчика |
Инфракрасный принцип |
| Точность измерений |
± (500PPM + 5% показания) |
| Диапазон измерений |
0 ~ 50000ppm можно настроить |
| Резолюция |
100ppm |
| Повторяемость |
20,5% |
| Время ответа (T90) |
< 30 лет |
| Калибровка |
Стандартная калибровка |
| Выходный сигнал |
Серийный аналоговый выход IIC PWM (0,4-2V) |
| Источник питания |
5VDC±5% |
| Текущий диапазон |
150 мА |
| Рабочая среда |
Температура -20... + 50 °C
Влажность 0... 95% RH, без конденсации
|
| Окружающая среда хранения |
Температура -20... + 80 °C
Влажность 0... 95% RH, без конденсации
|
Установка
Инструкция по установке:
1- Проводка согласно схеме электропроводки.
2После подтверждения, что проводка правильная, пожалуйста, установите ее в соответствии с условиями на месте.
3После завершения установки, пожалуйста, выполните испытание питания в указанном диапазоне питания.
Проводка
| Определение терминала |
| Пин |
Функция |
Пин |
Функция |
| 1 |
Положительный электрод питания |
1 |
I2C-SCL |
| 2 |
Электрод отрицательной мощности |
2 |
I2C- SDA |
| 3 |
Прием серийного порта |
3 |
PWM/DA |
| 4 |
Отправка серийного порта |
4 |
MCDL |
Примечание: MCDL - Чистый воздух относительно фиксатора калибровочной функции
Предупреждения
- При холодном запуске модуля время нагрева составляет не менее 2 минут.
- Датчики должны регулярно калибровываться, рекомендуется не более 3 месяцев.
- не используйте датчики в длительное время в пыльной среде.
- Пожалуйста, обратите внимание на соединение положительных и отрицательных электродов источника питания и выходного конца сигнала, не обращайте обратное соединение.
Вопрос No 1
Как я могу получить правильный продукт?
Ответьте.
Лучше, если вы можете предоставить нам параметры, такие как питание, которое вы запрашиваете, диапазон измерений, который вам нужен.
выходной сигнал, который вам нужен,
Также, если вы не знакомы с параметрами выше, вы можете предоставить нам информацию о поле применения.
какой продукт вы использовали раньше.
Вопрос No 2
А как насчет гарантии?
Ответьте.
Обычная гарантия составляет 12 месяцев.
Вопрос 3
Сначала нам нужны образцы, вы согласны?
Ответьте.
Да, мы поддерживаем образцы, это лучше для обеих сторон.
