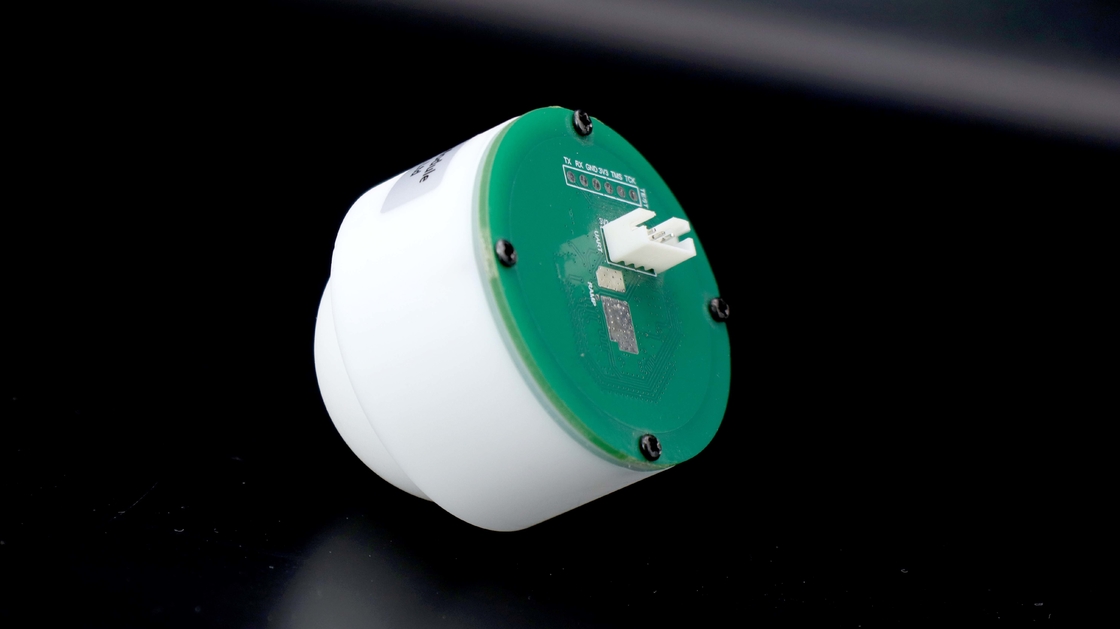

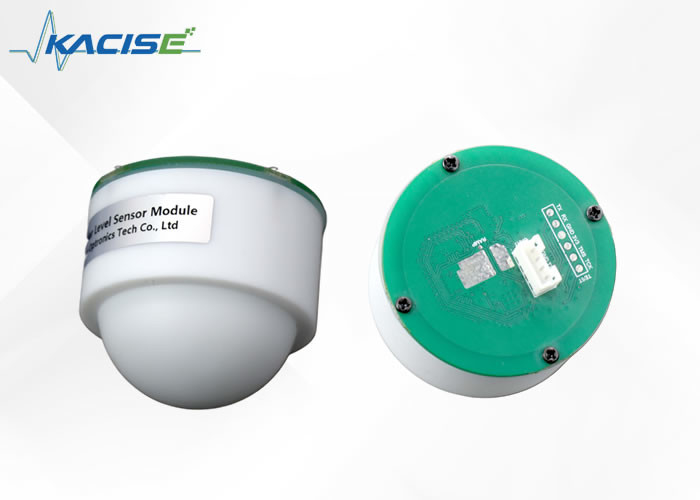

Датчик уровня радиолокационного радиолокатора частоты 80 ГГц с током 12 В 30 МА и коммуникацией RS485 для мониторинга уровня резервуара

Компонент радара миллиметрового диапазона представляет собой комбинацию радиочастотного блока, блока обработки и антенны на печатной плате. Его цель — обнаруживать цели, преодолевая такие препятствия, как свет, дождь, пыль, туман, мороз и многое другое. Этот датчик небольшой, но очень эффективный и работает круглосуточно и без выходных. Он обладает такими функциями, как высокая степень интеграции, небольшой размер и гибкий интерфейс.

Радарный уровнемер разработан на основе радиолокационной технологии миллиметрового диапазона, которая измеряет высоту антенны радара от уровня жидкости. Он широко используется при измерении водных ресурсов, таких как реки и водохранилища. Он также используется для измерения уровня резервуара и воды.

Из компонентов данного продукта можно получить следующие типы модулей:

• Модуль радара состоит из высокочастотного чипа 80G, который поддерживает определение дальности в различных рабочих условиях, таких как твердотельные и жидкостные.
• Пользователи могут настроить линзовую антенну в соответствии со своими конкретными экологическими потребностями.
• Этот продукт обычно используется в различных отраслях промышленности, таких как водное хозяйство, очистные сооружения и нефтехимические заводы.

• Высокая интеграция
• Малый объем
• Гибкий интерфейс
• Он может обнаруживать цели сквозь такие препятствия, как свет, дождь, пыль, туман или мороз.
• Маленькие датчики, которые работают целый день

Размеры:

• Обследование рек, водохранилищ и других водохозяйственных объектов
• Уровень резервуара и измерение уровня воды
• Проект водного хозяйства
• План очистки сточных вод
• Нефтехимический завод

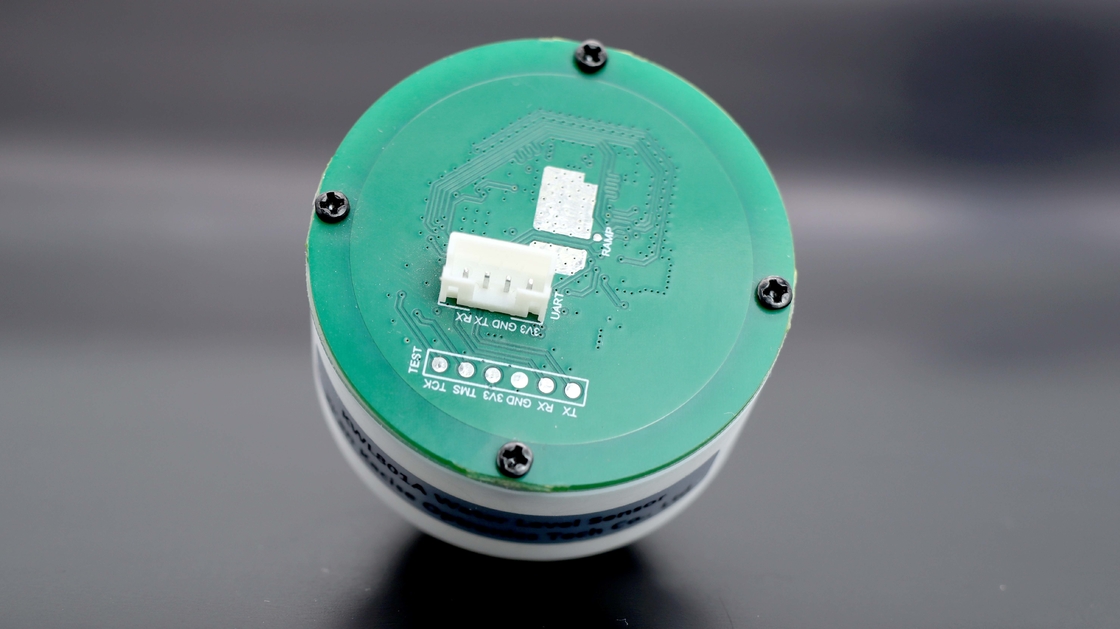

Интерфейс модуля показан на следующем рисунке:

При установке модуля постарайтесь зафиксировать его, чтобы избежать дрожания модуля и сохранить окружающую среду как можно более открытой.

1. Расстояние между модулем и поверхностью воды превышает 30 см, чтобы обеспечить параллель передней поверхности модуля (поверхности антенны) уровню измерительной жидкости;
2. Расстояние между модулем и краем резервуара, краем бассейна, краем речной плотины и краем бассейна превышает 1 метр;

3. выберите менее нестабильное расположение установочного модуля (старайтесь не устанавливать в инжекционном порту и на выходе волнистость большая, волнистость, чем выше точность измерения, тем хуже).

4. Схема установки

Гарантия в пределах луча без отвлекающих факторов, например, на берегу реки.

На что следует обратить внимание

1. Установка модуля должна поддерживаться, насколько это возможно, постоянной, избегать дрожания модуля, а окружающая среда должна быть максимально открытой.
2. Расстояние между модулем и поверхностью воды превышает 30 см, чтобы обеспечить параллель передней поверхности модуля (поверхности антенны) уровню измерительной жидкости.
3. Расстояние между модулем и краем резервуара, краем бассейна, краем речной плотины и краем бассейна превышает 0,5 метра;
4. выбирайте менее нестабильное место установки модуля (старайтесь не устанавливать в инжекционный порт и на выходе волнистость большая, волнистость, чем больше точность измерения, тем хуже))

Например, отправленные данные имеют вид FF 2A 4B 90 42 47, где FF — это заголовок кадра, средние 4 байта «2A 4B 90 42» — это информация о расстоянии, а конец размера устанавливает свою истинную информацию в 42 90 4B 2A (шестнадцатеричный тип с плавающей запятой), который преобразуется в десятичный 72,1468 см.

47 – контрольная сумма, ее расчет следующий:

Сначала преобразуется расстояние с плавающей запятой 72,1468 uint32_t целое число (4 байта) в 72, на нижнем уровне в двух байтах 0 (HEX 0), младшее значение 72 (HEX 48) в качестве контрольной суммы в качестве младшего заголовка кадра, старшее + + целое целое число, чтобы принять младшие 8 бит, (FF + 0 x00 + 0 x48) и 0 x47 x00ff = 0.

Добавлено: тестовый режим SScom.

Можно проверить с помощью последовательного порта (вручную SScom):

1. Используйте модуль последовательного порта USB, подключенный к интерфейсу USB компьютера, откройте программное обеспечение для последовательной отладки SSCOM, выберите
2. Правильный порт;
3. Отправьте AT + TLVS = 1 n, чтобы преобразовать выходную строку в соответствии с отправкой команды.
4. «АТ+СТАРТ н»;
5. Выходная строка

Примечание. Скорость передачи данных по умолчанию равна 9600. Если вы открываете строку без правой части SSCOM, щелкните расширение справа от «Сохранить параметры», чтобы отобразить ее.

Примечания:

В рабочем состоянии MCU для настройки сначала отправьте команду сброса (прервите работу), настройте входную команду, затем отправьте команду сброса (сделайте конфигурацию эффективной) и отправьте команду запуска.

Команда запроса:

Определение данных: 0 для восстановления заводских настроек, 1 для перезапуска программы.

Данные ответа:

Примеры:

Запрос: 7 ф 10 10 00 00 02 00 00 9 е 33 01

Ответ: 7 ж 10 10 00 00 0 ж 17 01

Где часть данных 00 00 означает восстановление заводских настроек.

Команда запроса:

Определение данных: диапазон значений 1–247.

Данные ответа:

Примеры:

Запрос: 7F 10 20 01 00 01 02 00 01 6E 21

Ответ: 7 ж 10 20 01 00 01 51 D7

Часть данных 00 01 указывает, что адрес подчиненного устройства установлен на 1.

Команда запроса:

Определение данных: значение данных — данные с плавающей запятой, единица измерения — метры, значение длины данных — 4 байта, формат данных — младшие 16 бит данных спереди, старшие 16 бит данных сзади.

Данные ответа:

Примеры:

Запрос: 7 46 00 02 04 ф 10 20 00 00 41 30 до 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30, в который входит часть данных с плавающей запятой, которая составляет 11 метров.

Команда запроса:

Определение данных: установите временной интервал сбора данных измерителя уровня воды, единицу измерения мс, минимальное значение — 100 мс.

Данные ответа:

Примеры:

Запрос: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Ответ: 7F 10 20 2E 00 01 60 1E

Среди них часть данных 03 E8 преобразуется в десятичное число 1000, то есть интервал сбора данных устанавливается равным 1000 мс.

Команда запроса:

Данные ответа:

Примеры:

Запрос: 7 ф 10 20 00 02 01, 02, 25 80 B4 E2

Ответ: 7F 10 20 02 00 01 A1 D7

Часть данных 28 80 означает, что скорость передачи данных установлена ​​на 9600.

Команда запроса:

Данные ответа:

Определение данных: диапазон значений 1–247.

Примеры:

Запрос: 7 ф 03 01 00 20 01 D4 14

Ответ: 7 ж 03 02 0 01 51 8 е

Часть данных 00 01 означает, что адрес подчиненного устройства равен 1.

Команда запроса:

Данные ответа:

Определение данных: значение данных — данные с плавающей запятой, единица измерения — метры, значение длины данных — 4 байта, формат данных — младшие 16 бит данных спереди, старшие 16 бит данных сзади.

Примеры:

Запрос: 7 46 ф 03 20 00 00 02 24

Ответ: 7 ф 03 04 00 00 41 30 54, 70

Часть данных 00 00 41 30 преобразуется в данные с плавающей запятой, что составляет 11 метров.

Команда запроса:

Данные ответа:

Примеры:

Запрос: 7 ф 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Часть данных 28 80 означает, что скорость передачи данных составляет 9600 бод.

Команда запроса:

Данные ответа:

Определение данных: установите временной интервал сбора данных измерителя уровня воды, единицу измерения мс, минимальное значение — 100 мс.

Примеры:

Запрос: 7F 03 20 2E 00 01 EF C3

Ответ: 7 ф 03 02 90 F0 03 E8

Среди них часть данных 03 E8 была преобразована в десятичное число 1000, что указывает на то, что интервал сбора данных составлял 1000 мс.

Команда запроса:

Данные ответа:

Определение данных: Значение данных — это данные типа Float, единица измерения — метры. Значение длины данных составляет 4 байта, формат данных для младших 16 бит данных в первом случае, старшие 16 бит данных позади. Значение результата измерения связано с типом измерения, по умолчанию используется уровень воды.

Примеры:

Запрос: 7 4 0 fa 48 0 0 f 00 02 e

Ответ: 7 ж 04 04 04 19 3 ж 9 е 25 2 в

Часть данных 04 19 3F 9E преобразуется в данные с плавающей запятой, которые составляют 1,2345 метра.

19049 e3f, в одном месте, с правой верхней позиции.

Команда запроса:

Данные ответа:

Определение данных: данные представлены в формате кодировки BCD: 0x20 0x23 0x05 0x12, что означает данные 20230512.

Команда запроса:

Данные ответа:

Определение данных: 0x7F в данных — это адрес 485 устройства.
