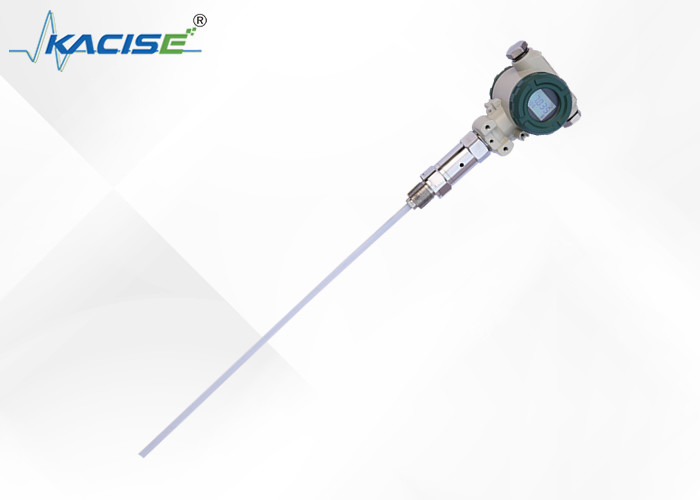

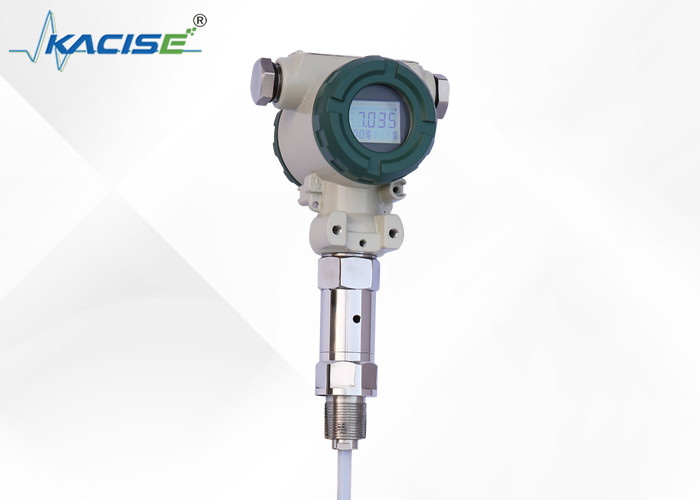

Датчик емкостного уровня из нержавеющей стали Датчик для диапазона давления от -0,1 МПа до 32 МПа

Описание продукта:

Капацитивный передатчик уровня серии KCF600 предназначен для непрерывного обнаружения различных жидкостей в суровых условиях, таких как высокая температура и давление, высокая коррозия, легкая кристаллизация,и легко подключаетсяОн подходит для измерения воды, кислотных и щелочных растворов и уровня воды в котле.

Этот высокоуровневый передатчик не имеет подвижных или гибких частей, что делает его очень надежным и устойчивым к ударам.В различных ситуациях, он способен заменить традиционные передатчики уровня типа плавателя, типа ввода и типа дифференциального давления.

Ключевые части уровня KCF600 используют передовые RF емкостные схемы обнаружения, которые точно компенсируются температурой и корректируются на линейность.Это гарантирует, что выход является стандартизированным электрическим сигналом (обычно 4 ~ 20mA)Чтобы настроить систему, вы можете выбрать из протоколов связи HART, CANBUS и 485.

Передатчик имеет функцию самокалибровки, которая охватывает весь диапазон, позволяя пользователям выполнять автоматическую калибровку "нуль" и "диапазон" с использованием двух клавиш.Эта особенность позволяет легко адаптироваться к различным и сложным ситуациям.

Особенности:

Простые и надежные конструкции

Структура наших продуктов проста и не содержит никаких подвижных или эластичных компонентов.нет необходимости в регулярных средних или небольших ремонтах.

Разнообразие выходного сигнала

Чтобы облегчить различные конфигурации системы, наши продукты предоставляют клиентам различные варианты выхода сигнала.

Точность измерений

Наши продукты удобны для измерения высокотемпературных и высокодавленных емкостей.форма емкости, или влияние давления.

Измерение коррозивной жидкости

Наша продукция особенно подходит для измерения кислоты, щелочи и других коррозионных жидкостей.

Защитные элементы

Наши продукты также обеспечивают идеальную защиту от перенапряжения, перенапряжения и поляризации мощности.

Технические параметры:

● Дальность обнаружения: 0,01 ~ 30 м

● Точность: уровень 0.2Уровень 0.5

●В диапазоне давления: -0,1MPa~32MPa

●Температура зонды: -50 ~ 250 °C

● Температура окружающей среды: -20~60 °C

●Температура хранения: -55°C+125°C

●Выходный сигнал: 4 ‰ 20mA, 4 ~ 20mA с HART связи/485 / CAN шины связи

●Напряжение питания: 12 ≈ 28 ВДС (должно быть подано через защитный барьер)

●Фиксация: Шрубовая установка M20×1.5М27 на 2,

Установка фланца DN25,DN40,DN50.Особые спецификации могут быть настроены на заказ

●Увлажненный материал: 316 нержавеющая сталь,1Gr18Ni19Tior или PTFE

●Долгосрочная стабильность: ≤ 0,2% FS/год,

●Температурный дрейф:≤0,02%FS/°C (диапазон 0~70°C)

●Уровни взрывов: безопасность ExiraIIC T6, огнестойкость Ext II C T5

●Защита:IP67

● Внутренне безопасные параметры:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

Я...nсtа)Все.tЯonа)ndcoМммсЯнаЯng

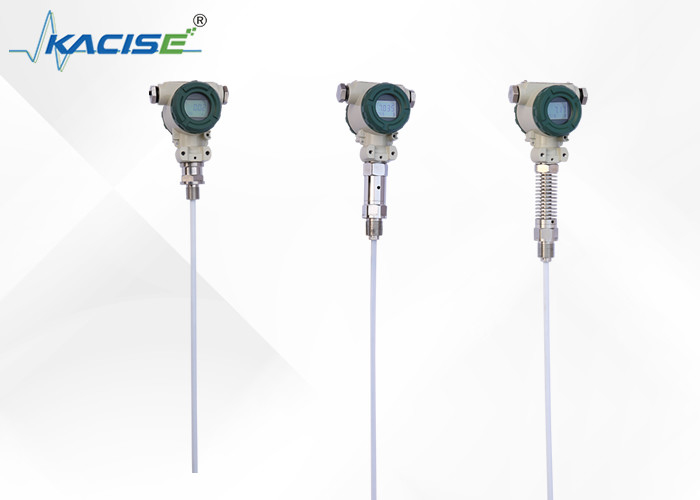

Передатчик на уровне кабеля и стержня имеет различные фиксированные способы адаптации к различным условиям работы.5 женских нитей или фланцев, вы можете выбрать три способа установки (настенный, горизонтальный трубный стойка и вертикальный трубный стойка, которые сделают вас удобным в установке на месте.(С картинками)

При измерении средств большей подвижности пользователь может выбрать вес, чтобы предотвратить сильное колебание датчика, которое может играть роль стабильности датчика.При добавлении веса тяжелые предметы должны быть помещены в дно емкости., чтобы не сломать провода датчика.

При плохих условиях работы пользователь должен использовать защитный щит датчика для защиты датчика, чтобы избежать повреждения инородного тела или влияния на точность измерения.

Если контейнеры не из металла, мы должны поставить корпус передатчика с проводом доступа к нижней части контейнера при использовании KCF600 передатчика уровня стержня;В противном случае измерение неточно.

Этот продукт калиброван на заводе; необходимость регулирования поля может быть выполнена следующими способами:

А.: Умный. цирcВыходи. dЭбугgСравнениеКакой:

Место-нуль----- Когда уровень жидкости находится в самом низком месте, удерживая вниз клавишу "Z" и клавишу "S" в течение 8 секунд после того же времени выпуска, а затем кликнуть клавишу "Z",Выходной ток автоматически регулируется до 4mA.

Когда уровень жидкости на самом высоком месте, удерживая клавишу "Z" и клавишу "S" в течение 8 секунд после того же времени освобождения, а затем кликнуть клавишу "S",Выходной ток автоматически регулируется до 20mA.

В: А.Официальный адресcВыходи. деbСмелость встретилаhod:

Когда уровень жидкости в следующем пределе, используйте отвертку медленно вращающийся "Z" потенциометр, наблюдать амперметр показания близки к 4mA

Когда уровень жидкости в верхнем пределе, используйте отвертку медленно вращающийся "S" потенциометр и наблюдать амперметр показания близки к 20mA

И работать с ним еще 2-3 раза, пока нуль и протяженность не были точными 4mA и 20mA. После настройки, затяните крышку передатчика.

Нет, нет.Т:

1Продукты поставляются с сертификацией продукта и руководством, в котором есть номер продукта, технические параметры, схема проводки и дата изготовления, пожалуйста, проверьте, чтобы избежать ошибки.

2. Установка должна основываться на типах подключения продукта и нитей, проверьте, соответствует ли интерфейс сайта интерфейсу продукта или нет.Будьте внимательны к уплотнению., крутящий момент не может быть напрямую добавлен к корпусу передатчика и может быть добавлен только к шестистороннему интерфейсу передатчика.

3Проводка должна быть строго в соответствии с инструкциями компании.

4Этот продукт является точным инструментом преобразования энергии, запрещает разборку, столкновение, падение и жесткое отторжение.

5Передатчик работает сразу после включения, но выход может быть стабильным после нагрева в течение 30 минут.

6- Необычное использование, отключение питания, проверка или контакт с нашим техническим отделом напрямую.7Перевозка, хранение должны быть восстановлены в оригинальной упаковке и храниться в прохладном, сухом, проветриваемом складе.

8В процессе установки следует обратить внимание на то, чтобы избежать разрыва оболочки сенсорного провода.

9При установке сенсорного провода расстояние от стены бассейна должно быть не менее 10 см выше, иначе измерение будет неточным.

10Линия заземления всей конструкции из ПТФЕ и уровень стержня должны быть проведены с помощью измерительной среды; в противном случае измерения не будут точными.

11На месте установки должны быть приняты эффективные меры защиты от молнии.

12Оборудование любого передатчика этой серии должно быть заземлено; сопротивление заземлению должно быть меньше 4Ω.

13Запрет безопасности должен быть сертифицирован как взрывостойкий; требования к его установке должны соответствовать требованиям инструкций.

14. Когда передатчик используется в зоне "0" для преграды питания силовых трансформаторов должны соответствовать требованиям GB3836.4-2000 No. 8.1.

Применение:

Измеритель уровня жидкости подходит для широкого спектра применений, включая, но не ограничиваясь:

• Нефтяная и газовая промышленность: Кацизный жидкостной уровниметр является идеальным решением для измерения уровня топлива в баках и трубопроводах.Капацитивный датчик уровня топлива может обнаруживать изменения уровня топлива с высокой точностью, что облегчает мониторинг расхода топлива и предотвращение кражи топлива.
• Химическая промышленность: Измеритель уровня жидкости идеально подходит для измерения уровня жидкости в химических реакторах, резервуарах для хранения и трубопроводах.Увлажненный материал из ПТФЕ обеспечивает высокую устойчивость продукта к коррозии и повреждениям от суровых химических веществ.
• Промышленность очистки воды: Кацизный счетчик уровня жидкости подходит для измерения уровня воды в водопроводных башнях, очистных заводах и трубопроводах.Капацитивный датчик уровня воды может обнаруживать изменения уровня воды с высокой точностью, что облегчает мониторинг потребления воды и предотвращение нехватки воды.

Учитель уровня жидкости обладает отличным температурным дрейфом и долгосрочной стабильностью, что гарантирует, что точные показания сохраняются с течением времени.02%FS/°C (диапазон 0 ≈ 70°C), а долгосрочная стабильность ≤ 0,2% FS/год.

Измеритель уровня жидкости имеет диапазон давления от -0,1MPa ~ 32MPa, что делает его подходящим для использования в широком спектре промышленных применений.в том числе 4 ‰ 20 мА,4 ~ 20mA с HART коммуникацией/485/CAN автобусной коммуникацией.

Измеритель уровня жидкости доступен для покупки в коробках, с минимальным количеством заказа 2. Продукт доставляется в течение 5 рабочих дней, а условия оплаты требуют 100% предварительной оплаты.

Настройка:

Капацитивный датчик уровня жидкости KCF6021-1-625 мм имеет диапазон 0,01 ~ 30 М и может использоваться для измерения уровня различных жидкостей.02% FS/°C в диапазоне 0°70°C и может работать при температурах от -20 до 60 °CПродукт имеет степень защиты IP67 и может использоваться в суровой среде.
