● Дальность обнаружения: 0,01 ~ 30 м
● Точность: уровень 0.2Уровень 0.5
●В диапазоне давления: -0,1MPa~32MPa
●Температура зонды: -50 ~ 250 °C
● Температура окружающей среды: -20~60 °C
●Температура хранения: -55°C+125°C
●Выходный сигнал: 4 ‰ 20mA, 4 ~ 20mA с HART связи/485 / CAN шины связи
●Напряжение питания: 12 ≈ 28 ВДС (должно быть подано через защитный барьер)
●Фиксация: Шрубовая установка M20×1.5М27 на 2,
Установка фланца DN25,DN40,DN50.Особые спецификации могут быть настроены на заказ
●Увлажненный материал: 316 нержавеющая сталь,1Gr18Ni19Tior или PTFE
●Долгосрочная стабильность: ≤ 0,2% FS/год,
●Температурный дрейф:≤0,02%FS/°C (диапазон 0~70°C)
●Уровни взрывов: безопасность ExiraIIC T6, огнестойкость Ext II C T5
●Защита:IP67
● Внутренне безопасные параметры:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH
Установка и ввод в эксплуатацию
Передатчик на уровне кабеля и стержня имеет различные фиксированные способы адаптации к различным условиям работы.5 женских нитей или фланцев, вы можете выбрать три способа установки (настенный, горизонтальный трубный стойка и вертикальный трубный стойка, которые сделают вас удобным в установке на месте.(С картинками)
При измерении средств более высокой подвижности пользователь может выбрать прикрепление веса, чтобы предотвратить формирование сильного колебания датчика, которое может играть роль стабильности датчика.При добавлении веса тяжелые предметы должны быть помещены в дно емкости., чтобы не сломать провода датчика.
При плохих условиях работы пользователь должен использовать защитный щит датчика для защиты датчика, чтобы избежать повреждения инородного тела или влияния на точность измерения.

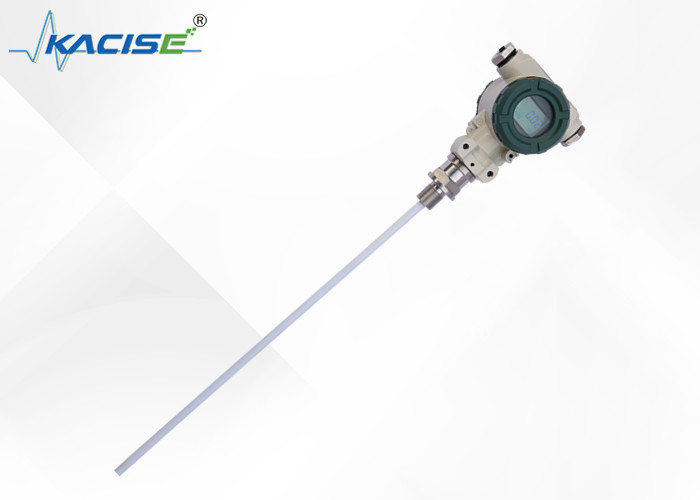

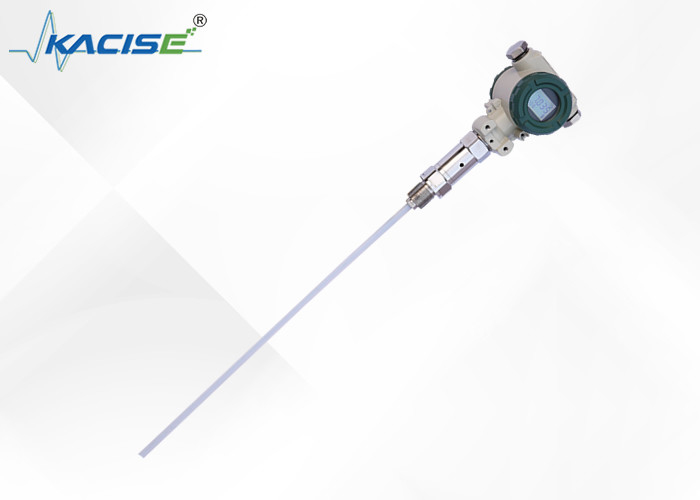

Если контейнеры не из металла, мы должны поставить корпус передатчика с проводом доступа к нижней части контейнера при использовании KCF600 передатчика уровня стержня;В противном случае измерение неточно.
Этот продукт калиброван на заводе; необходимость регулирования поля может быть выполнена следующими способами:
А: Умный. схема метод отладки:
Место-нуль----- Когда уровень жидкости находится в самом низком месте, удерживая вниз клавишу "Z" и клавишу "S" в течение 8 секунд после того же времени выпуска, а затем кликнуть на клавишу "Z",Выходной ток автоматически регулируется до 4mA.
Когда уровень жидкости на самом высоком месте, удерживая клавишу "Z" и клавишу "S" в течение 8 секунд после того же времени освобождения, а затем кликнуть клавишу "S",Выходной ток автоматически регулируется до 20mA.
В: Аналоговая схема метод отладки:
Когда уровень жидкости в следующем пределе, используйте отвертку медленно вращающийся "Z" потенциометр, наблюдать амперметр показания близки к 4mA
Когда уровень жидкости в верхнем пределе, используйте отвертку медленно вращающийся "S" потенциометр и наблюдать амперметр показания близки к 20mA
И работать с ним еще 2-3 раза, пока нуль и протяженность не были точными 4mA и 20mA. После настройки, затяните крышку передатчика.
Примечание:
1Продукты поставляются с сертификацией продукта и руководством, в котором есть номер продукта, технические параметры, схема проводки и дата изготовления, пожалуйста, проверьте, чтобы избежать ошибки.
2. Установка должна основываться на типах подключения продукта и нитей, проверьте, соответствует ли интерфейс сайта интерфейсу продукта или нет.Будьте внимательны к уплотнению., крутящий момент не может быть напрямую добавлен к корпусу передатчика и может быть добавлен только к шестистороннему интерфейсу передатчика.
3Проводка должна быть строго в соответствии с инструкциями компании.
4Этот продукт является точным инструментом преобразования энергии, запрещает разборку, столкновение, падение и жесткое отторжение.
5Передатчик работает сразу после включения, но выход может быть стабильным после нагрева в течение 30 минут.
6- Необычное использование, отключение питания, проверка или контакт с нашим техническим отделом напрямую.7Перевозка, хранение должны быть восстановлены в оригинальной упаковке и храниться в прохладном, сухом, проветриваемом складе.
8В процессе установки следует обратить внимание на то, чтобы избежать разрыва оболочки сенсорного провода.
9При установке сенсорного провода расстояние от стены бассейна должно быть не менее 10 см выше, иначе измерение будет неточным.
10Линия заземления всей конструкции из ПТФЕ и уровень стержня должны быть проведены с помощью измерительных средств; в противном случае измерение не было бы точным.
11На месте установки должны быть приняты эффективные меры защиты от молнии.
12Оборудование любого передатчика этой серии должно быть заземлено; сопротивление заземлению должно быть меньше 4Ω.
13Запрет безопасности должен быть сертифицирован как взрывостойкий; требования к его установке должны соответствовать требованиям инструкций.
14. Когда передатчик используется в зоне "0" для преграды питания силовых трансформаторов должны соответствовать требованиям GB3836.4-2000 NO. 8.1.
