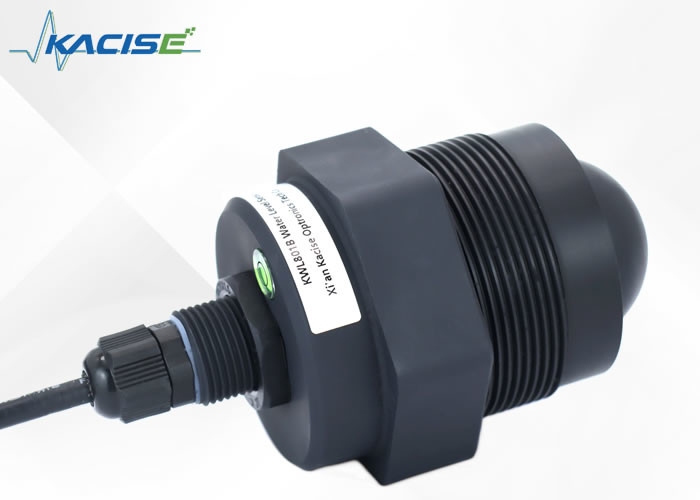

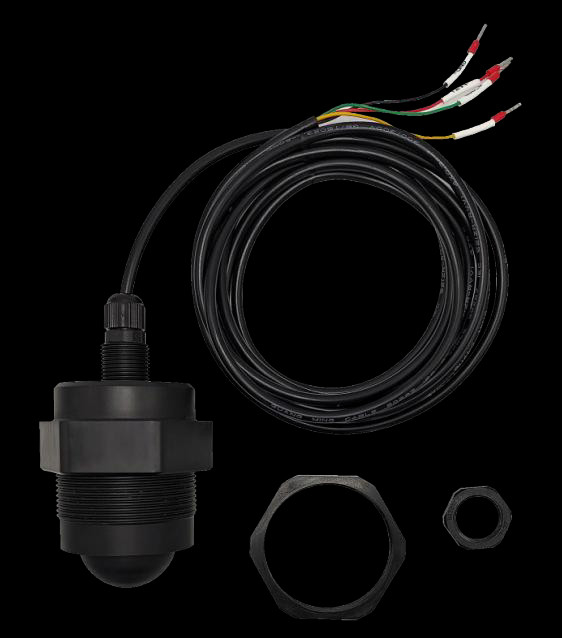

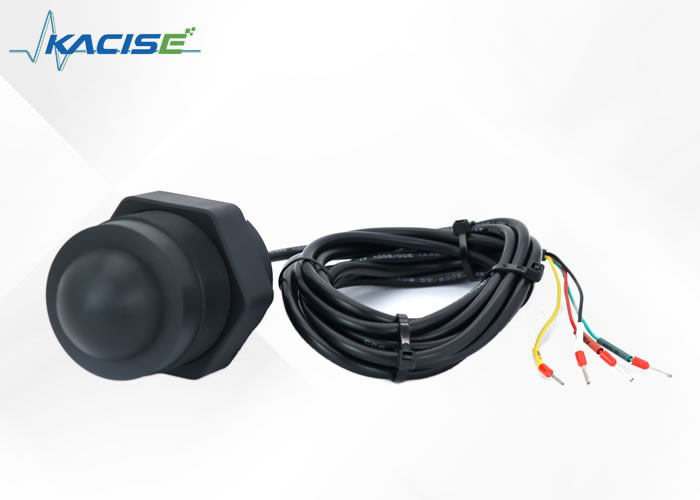

Радарный передатчик уровня RS485 Связь IP68 Водостойкость для диапазона измерений 0,1-15/20 м

• Введение

1.1 Обзор продукции

Датчик уровня радиолокации KWL801B-RS485 соответствует стандартным спецификациям, изложенным в национальном стандарте DB50/T 826-2017 для уровневых счетчиков.Его основной компонент спроектирован с полностью герметичной водонепроницаемостью IP68.

Максимальный диапазон измерений продукта составляет до 40 метров, при этом минимальное слепое пятно составляет менее 6 см.

Благодаря более высокой частоте и более широкой полосе пропускания, он достигает превосходной точности.

1.2 Принцип обнаружения

Радарный датчик уровня основан на принципе отражения временного домена (TDR).Когда она встречается с поверхностью измеряемой среды, часть импульса радиолокационного уровнемера отражается, образуя эхо, возвращающееся к импульсному передатчику по тому же пути,и расстояние между передатчиком и поверхностью измеряемой среды прямо пропорционально времени распространения импульса, поэтому вычисляется высота уровня.

2.Особенность

• На основе самостоятельно разработанного микросхемы CMOS с миллиметровой волной
• Более компактная архитектура RF
• Более высокое соотношение сигнала к шуму
• Меньшая мертвая зона
• Рабочая полоса 5 ГГц
• Более высокое разрешение измерений и точность измерений
• Меньшее влияние помех в среде установки
• Удобнее установки и
• Современный дизайн интегрированной плоской антенны

• Технические спецификации

4Инструкция по проводке

5Размер

6Инструкция по установке

6.1 IИнспекция перед установкой

(1) Вытащите датчик из упаковочной коробки, тщательно проверьте перечень упаковки в соответствии с руководством по эксплуатации и проверьте, являются ли принадлежности оборудования полными.

(2) Внимательно ознакомьтесь с инструкцией по применению продукта и сертификатом продукта.

(3) Проверить наличие повреждений внешнего вида прибора, особенно если основной блок не поврежден,и будьте осторожны, чтобы правильно разместить основной блок, чтобы предотвратить его сбивать.

6.2Радарустановка датчика уровня

6.2.1Проверка перед установкой

Пожалуйста, проверьте перед установкой датчика следующее:

Находятся ли деревья или другие отходы над средой на месте установки.

Установлена ли крепление горизонтально.

Если крепление не может быть установлено горизонтально, необходимо регулировать крепление в соответствии с градиентом на поверхности датчика, чтобы убедиться, что датчик находится в горизонтальном положении.

6.2.2 Установка

(1) Убедитесь, что датчик перпендикулярно средней поверхности.

(2) Избегайте того, чтобы передающий луч облучивал предметы с помехами и создавал ложные эхо.

См. ниже для типичных условий труда:

Убедитесь, что радар-уровнемер установлен перпендикулярно средней поверхности.

Наклонность ослабит амплитуду полученного сигнала и повлияет на нормальный диапазон.

Внимание:

Постарайтесь держать датчик неподвижным, чтобы избежать нервозависимости при установке, и держите окружающую среду максимально открытой.

1Расстояние между датчиком и поверхностью среднего измерения должно быть больше 30 см, чтобы гарантировать перпендикулярность передней стороны датчика (антенны) к средству измерения.

2. расстояние между датчиком и краем резервуара, краем бассейна, краем речной плотины и краем бассейна больше 0,5 м;

3. Выберите положение поверхности воды с небольшими колебаниями для установки модуля (постарайтесь не устанавливать в порте впрыска воды, выходе и другой поверхности воды с большими колебаниями,чем больше колебания поверхности воды, тем хуже точность измерения)
