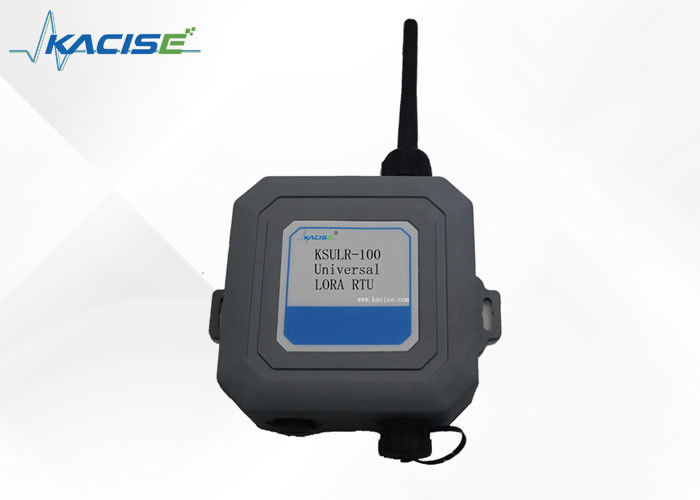

Многофункциональный универсальный датчик LORA RTU для сбора данных с низкомощной конструкцией и диапазоном промышленной температуры -40 °C ~ + 80 °C

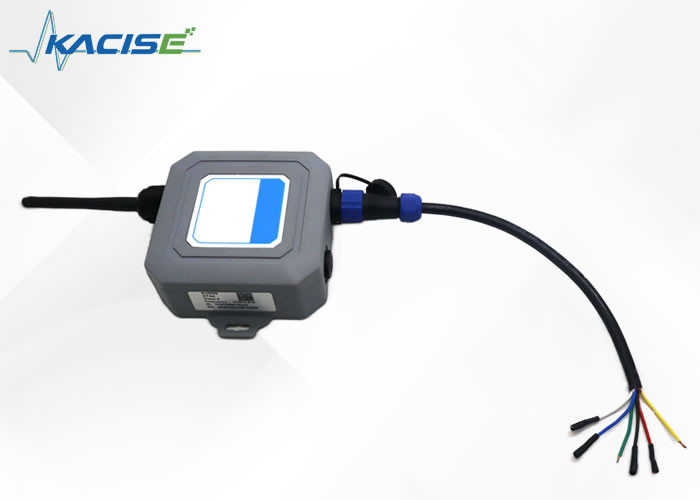

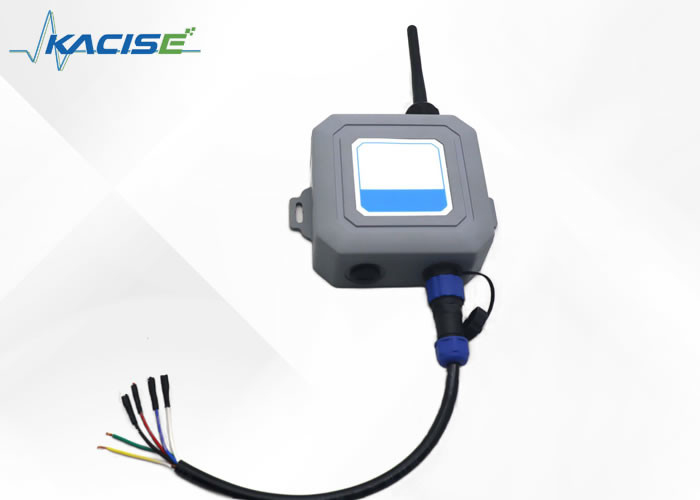

Универсальный LORA RTU KSULR-100 — это многофункциональный блок сбора данных с датчиков, выпущенный нашей компанией для «умной» промышленности, «умного» сельского хозяйства и «умного» сообщества. Он использует стандартный протокол LoRaWAN, имеет SPI, UART, ADC, GPIO, I2C и другие интерфейсы связи, а также несколько входных интерфейсов, а конфигурация является гибкой. Лучший выбор для решения проблемы фрагментации приложения LoRa iot — это удобное и быстрое подключение различных датчиков, сокращение цикла стыковки датчиков и затрат на исследования и разработки, а также быстрая реализация сети и масштабирования датчиков. Встроенный беспроводной модуль использует сеть для обеспечения пользователей беспроводной передачей данных на большие расстояния и с низким энергопотреблением и отправляет все данные о состоянии датчиков на облачный сервер фонового управления в режиме реального времени для реализации статистического анализа данных интеллектуальной облачной платформы.

• Поддержка стандартного протокола LoRaWAN;
• Поддержка различных диапазонов частот дома и за рубежом, например: CN470-510/EU863-870/US902-928/AS923-925/AU915-928/CT850;
• Интегрированные интерфейсы SPI, UART, ADC, GPIO, I2C и другие коммуникационные интерфейсы могут быть широко подключены к различным типам датчиков;
• Он имеет конструкцию с низким энергопотреблением и обеспечивает на выбор два режима внешнего источника питания и питания от аккумулятора;
• В режиме питания от аккумулятора используется аккумулятор большой емкости 19000 мАч;
• Поддержка различных выходных напряжений, таких как: 3,3 В, 5 В, 9 В, 12 В и т. д.;
• Поддержка настройки проводных и беспроводных параметров и обновления прошивки, поддержка удаленной настройки;
• Поддержка сигнализации о низком заряде батареи;
• Поддержка отчетов о пакетах пульса, можно настроить интервал пульса;
• Промышленный температурный диапазон -40°C~+80°C.

Универсальная серия LORA RTU KSULR-100 используется для сбора значений различных датчиков в точке установки и загрузки данных в реальном времени на платформу централизованного управления через встроенный модуль беспроводной передачи, который удобен для пользователей интеллектуальным централизованным управлением, простой установкой и удобным обслуживанием. Может быть гибким в опоре, фонарном столбе, здании внутри и снаружи стены, крыше столба, установке на стене. Он подходит для мониторинга датчиков на доковых предприятиях, складах, сельскохозяйственных теплицах, компьютерных залах, гидрологии и других сценариях (например, датчик давления воды, датчик уровня жидкости, датчик расхода жидкости, датчик погружения в воду, датчик температуры, датчик влажности, датчик освещенности, PM2,5, датчик угла, датчик скорости ветра и т. д.), обеспечивает унифицированный доступ, унифицированный сбор данных и возможность гибкого расширения.

Параметры могут быть установлены по запросу в соответствии с заводскими инструкциями и могут быть использованы после получения перенаправления базовой станции LoRaWAN.

КСУЛР-100 универсальный LORA RTU подключается для настройки параметров через кабель USB-TTL (приобретается самостоятельно). После удаления мягкой заглушки на задней стороне блока сбора данных с помощью пинцета и удаления винта корпус открывается и подключается, как показано (перекрестное соединение RXD и TXD, то есть RXD кабеля USB-TTL подключается к TXD блока сбора данных, TXD подключается к RXD блока сбора данных, а TXD подключается к RXD блока сбора данных. VCC закорачивается на 3V3 с помощью закорачивающего колпачка, а GND подключен к GND блока сбора данных)

откройте инструмент настройки сенсорного блока > выберите соответствующий порт> Скорость передачи данных 9600> нажмите «Открыть», чтобы открыть последовательный порт> нажмите AN201> «Выбор функции»> «Ввод c» в поле после AT+FUNMODE=, а затем нажмите AT+FUNMODE= «ОК» появится в левом нижнем углу, чтобы указать на завершение

Щелкните поле после UART>AT+UART1CFG, введите 9600> и затем выберите 8n1. Нажмите «ОК» под AT+UART1CFG, чтобы указать завершение.

(По умолчанию данные собираются каждые 30 минут, а увеличение частоты запросов приведет к увеличению энергопотребления).

Нажмите AN201> Нажмите RS485> Нажмите AT+TRANS485MODE= задний перевернутый треугольник, выберите опрос> нажмите AT+TRANS485MODE= установите параметры, ок> Введите 1800 в поле после AT+SAMPLEDATATIM= > Нажмите AT+SAMPLEDATATIM= Установите параметры, ок> Введите 8 в поле после AT+REQDATA= > Enter 0103010000030437 в поле после 8> Нажмите AT+REQDATA= установить параметры, ок> AT+RESPONSETIM= введите 10000 в поле после AT+RESPONSETIM= (слишком короткое время подачи питания на датчик во время каждого запроса может привести к невозможности получения правильных данных)> Нажмите AT+Responsetim = установить параметры, ок> нажмите AT+REBOOT, появится слева внизу. После того, как зуммер прозвучит три раза, это означает, что вход в сеть успешно осуществлен, и данные можно просматривать в фоновом режиме.

Чтобы пакеты базовой станции LoRaWAN отправлялись на указанный Сервер LoRa, необходимо настроить адрес Сервера для базовой станции.

Откройте браузер Chrome, введите IP-адрес базовой станции LoRaWAN (в данном примере 192.168.10.99), затем введите имя пользователя и пароль (в этом примере имя пользователя =guest, пароль =rimelink) и войдите на страницу веб-конфигурации, как показано ниже.

Затем нажмите «Конфигурация сервера LoRaWAN» > «Адрес сервера» > введите IP-адрес (lorawan.timeddd.com /b19>) > «ОК». Как показано на рисунке ниже

Войдите на http://lorawan.timeddd.com/unit/ULogin.aspx,

номер счета: 19240527

пароль: admin @ 666666

После входа в систему выберите опцию данных соответствующего устройства с идентификатором, чтобы просмотреть соответствующие данные, и заводская настройка на отправку данных каждые 30 минут.

Расположение идентификатора показано на рисунке.

Полученные данные следующие (в шестнадцатеричном формате), единица измерения расстояния — 0,1 мм ниже 6 м, единица измерения дальности — мм выше 6 м, единица измерения температуры — °С. 90-й байт — значение уровня жидкости, а 11-й байт — значение температуры. В этом случае значение уровня жидкости составляет 08E3, единица измерения — мм, а значение температуры — 001B. При преобразовании в десятичное число датчик измеряет уровень жидкости до 2275 мм и температуру до 27 ℃.

Универсальные LORA RTU КСУЛР-100 имеют все 485 выходов, которые можно подключить к метке на датчике согласно коробке сбора данных.

Во избежание повреждения оборудования, вызванного неправильной установкой и изготовлением, соблюдайте следующие меры предосторожности:

• Монтаж оборудования может выполняться только профессиональным персоналом или уполномоченными техническими представителями;
• В целях обеспечения личной безопасности строительного персонала используйте профессиональные и квалифицированные монтажные инструменты;
• Место установки оборудования должно находиться вдали от огня, сильного электрического поля и других сред, в противном случае это может привести к повреждению оборудования;
• Запрещено устанавливать оборудование в условиях повышенной вибрации;
• Для наружной установки оборудования необходимо установить водонепроницаемый резервуар;
• Компания оставляет за собой право интерпретировать меры предосторожности при установке.

Монтажные инструменты для установки оборудования не предусмотрены. Подготовьте следующие инструменты для установки в соответствии с фактической средой установки.

Настенная установка

Сначала поместите многофункциональный блок на место установки на стене и отметьте маркером отверстие для установки. Во-вторых, ударной дрелью (сверло диаметром 8 мм) пробивают отверстия в месте разметки стены и снова вставляют в отверстие резиновую втулку. Молоток ударяет по резиновой втулке так, чтобы резиновая втулка полностью вошла в установочное отверстие. Наконец, винт с прокладкой используется для крепления многофункциональной коробки на стене.

Способ крепления на столб

Во-первых, используйте крепежные винты, чтобы прикрепить объединительную панель к задней части многофункционального блока, а во-вторых, проденьте обруч через отверстие объединительной панели на задней части многофункционального блока; Снова оберните обруч вокруг стойки, наконец, с помощью небольшой отвертки плотно зафиксируйте обруч, и установка завершена.

Описание формата передачи данных

1. Продукт следует хранить при температуре -40℃~+80℃, относительная влажность не более 90%, вентилируемый, сухой склад без агрессивных газов.

Товар упакован в одну упаковку с сертификатом и инструкцией по эксплуатации. Сильное столкновение строго запрещено во время транспортировки.

Пользователи в строгом соответствии с инструкциями, правильное подключение, установка, обслуживание корпуса, бесплатная гарантия на этот продукт в течение 1 года.

Гарантия не распространяется на следующие обстоятельства:

• Разобрать плату и ее компоненты;
• попадание молнии или сильного электричества в систему привело к перегоранию цепи;
• напряжение источника питания превышает предельное значение, сгорела плата;
• вода в электрической коробке или другие инородные тела;
• Неправильный выбор, выходящий за рамки использования продукта;
• Определенная часть датчика или вся машина повреждена или повреждена.
