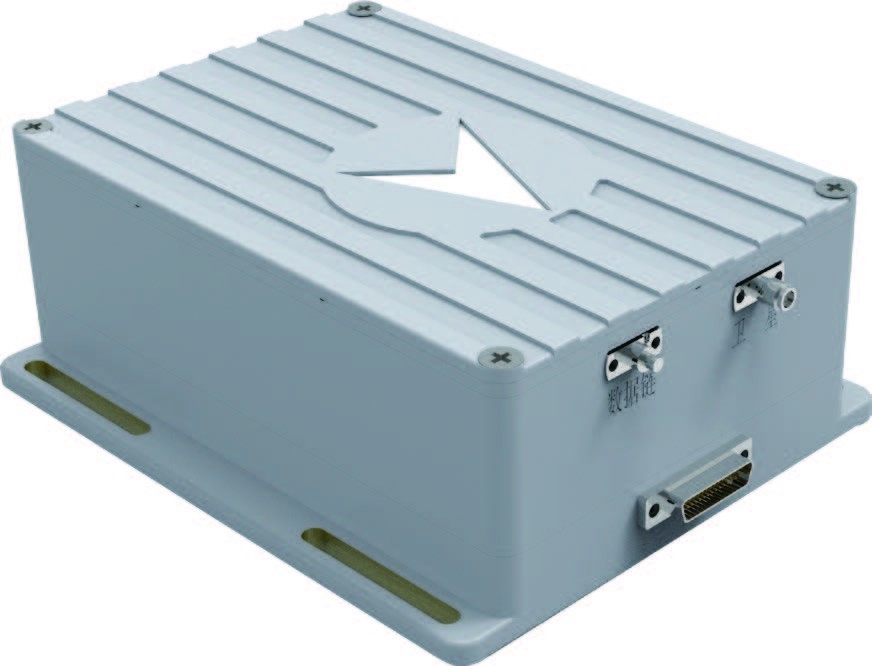

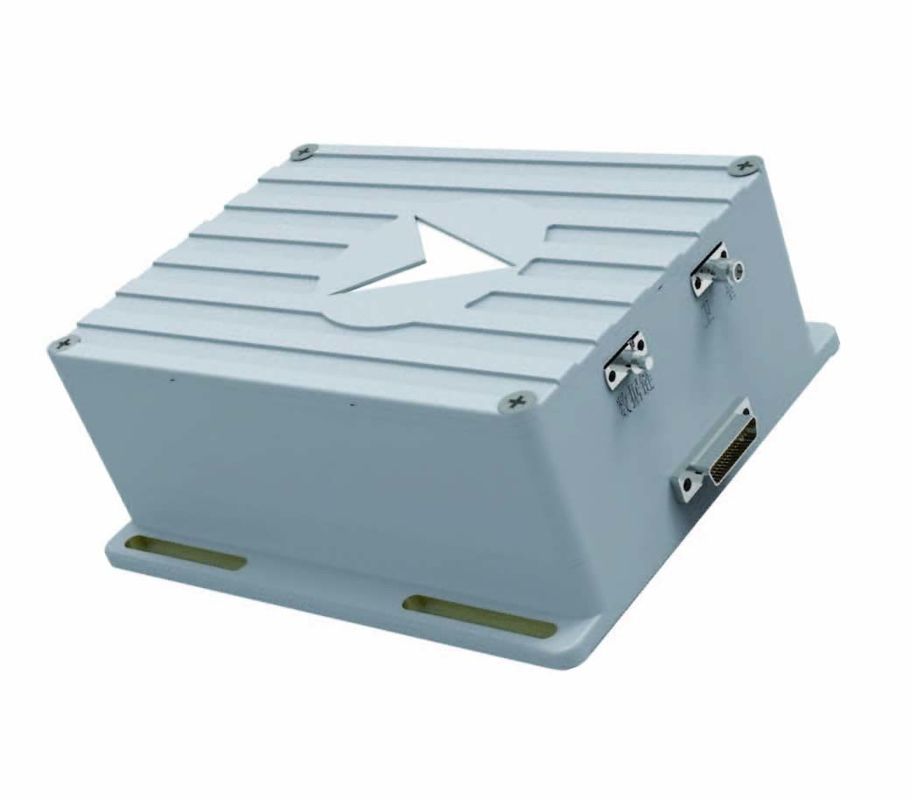

Установка надежной инерциальной навигационной системы Размеры 160 мм х 150 мм Хост ≤ 12,5 кг

Подробная информация о продукте:

Place of Origin:	China (Mainland)
Фирменное наименование:	Kacise
Сертификация:	certificate of explosion-proof, CE
Model Number:	KsINS-01

Оплата и доставка Условия:

Minimum Order Quantity:	1pcs
Packaging Details:	each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time:	5-8 working days
Payment Terms:	T/T, Western Union, MoneyGram
Supply Ability:	1000 Pieces per Week

контакт

Подробное описание продукта

Динамический диапазон:	Скорость: -2000 м/с ~ 2000 м/с; Ускорение: -30 г ~ 30 г; Ускорение: -5 г/с ~ 5 г/с.	вес:	Хозяин ≤ 12,5 кг
Точность пространственно-временной синхронизации при наличии спутников (RMS):	0.1м/1нс	Рабочая/хранилищная температура ((°C):	-55°C ~+70°C
Размеры установки:	160 мм х 150 мм	Рабочая полоса частот связи данных:	3.4 ГГц~3.6 ГГц
Точность пространственно-временной синхронизации в случае отторжения спутника (RMS):	5м/5нс	Интерфейс ввода/вывода:	2 RS-422, 1 RS-232, 1 100M Ethernet
Высокий свет:	Инерциальная навигационная система электронный гироскопный датчик , 3.6 ГГц электронный гироскопический датчик

Описание продукта:

Для любого мобильного объекта необходима трио точности, скорости и равновесия.космический корабльПри этом необходимость в точной системе управления и управления беспрепятственным движением становится решающей.Инерциальные навигационные системы - жизненно важный компонент, позволяя этим транспортным средствам выполнять свои задачи безопасно и точно, не привязываясь к GPS.

Направлен на полёт беспилотных летательных аппаратов в рое,Интегрированная коммуникационная и навигационная система KsINS-01 сочетает в себе спутниковую навигацию и передачу данных для получения точных пространственно-временных показателей для БПЛА.Система, оснащенная сигнальным приемом частот Beidou третьего поколения B1 и B3, позволяет осуществлять сетевую связь между узлами и обладает высокоточными функциями синхронизации пространства и времени.Точность пространственно-временной синхронизации поддерживается на уровне лучше 0.1m/1ns при эффективных условиях спутника и превышает 5m/5ns при условиях отторжения спутника.

Особенности:

● Высокоточная пространственно-временная синхронизация между узлами на основе разницы носителей
● Высокоточная пространственно-временная синхронизация между узлами при условиях отторжения спутника
● Глубокое интегрированное проектирование спутниковой навигации и передачи данных
● Высокая надежность сетей и передачи данных между узлами

Технические параметры:

Показатели эффективности:

Точность позиционирования спутника (2σ)	Уровень: 6 м, высота: 8 м
Рабочая полоса частот связи данных	3.4 ГГц~3.6 ГГц
Скорость скачки по частоте	80000 хопсов/с
Расстояние связи	100 км
Коэффициент коммуникации	200 кбит / с
Количество поддерживаемых узлов	64
Точность пространственно-временной синхронизации при наличии спутников (RMS)	0.1м/1нс
Точность пространственно-временной синхронизации в случае отказа спутника (RMS)	5м/5нс

Окружение применения:

Рабочая/хранилищная температура ((°C)

-55°C ~+70°C

Динамический диапазон

Скорость: -2000 м/с ~ 2000 м/с;

Ускорение: -30g ~ 30g; ускорение: -5g/s ~ 5g/s.

Механические свойства

Окружающая среда для выносливого удара: половинная синусовая волна 20 g, 11 ms

Окружающая среда вибрации выносливости: типичная среда вибрации дронов

Физические свойства:

Размеры	160 мм х 150 мм х 56 мм
Размеры установки	160 мм х 150 мм
вес	Хозяин ≤ 12,5 кг

Внешний интерфейс:

Потребность в энергии	18V~36V постоянного тока, расход энергии ≤ 30W, допустимое прерывание питания не более 5 мс
Интерфейс ввод/вывод	2 RS-422, 1 RS-232, 1 100M Ethernet


Частота вывода данных	10 Гц (типичный)

Поддержка и услуги:

Устранение неполадок и решение проблем
Обновления программного обеспечения
Замена и ремонт продукции
Испытания продукции и проверки совместимости
Общая информация о продукте и использовании

Упаковка и перевозка:

Инерциальная навигационная система упакована и отправлена в безопасную картонную коробку.экологически чистые упаковочные материалы для защиты датчика от повреждений во время транспортировкиЗатем коробка запечатывается лентой и маркируется с названием продукта и адресом доставки клиента.Затем его помещают в большую коробку с дополнительными защитными материалами, чтобы обеспечить безопасную доставку.
