Ультразвуковой допплеровый потокомер с выходом 4-20mA с многоканальным сенсорным подключением и защитой IP68

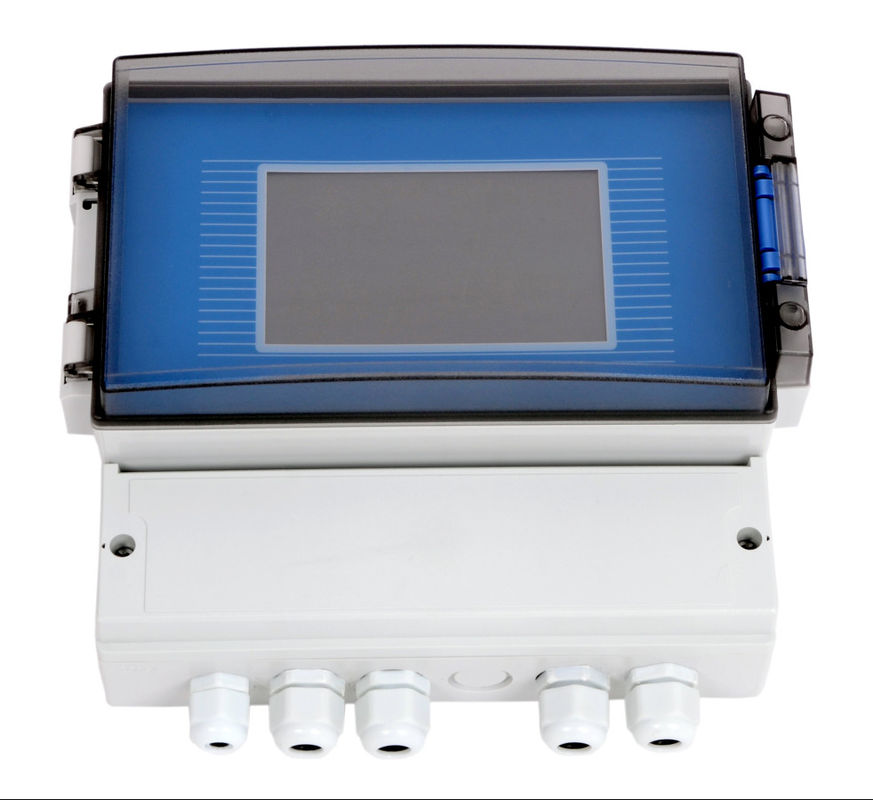

Онлайн дисплей хост может быть подключен к одному или нескольким доплеровским потокометрам, может быть подключен к датчикам качества воды, используется для отображения измеренных значений, записи исторических данных, изображения,установка параметров, выходный ток связи, внешняя связь RS485 и управление выходом реле.

1. Онлайн-оценка потока, скорости и уровня воды
2. Параметры качества воды можно настроить
3. Поддержка переменного и постоянного питания
4. Поддерживает 4-20mA тока
5. Многоканальное соединение датчиков
6. Стандартный корпус, настенный или железнодорожный по стандарту DIN35

Продукт измеряет скорость потока в соответствии с принципом ультразвукового эффекта Допплера и может измерять уровень воды и температуру через датчик давления.который может эффективно защищать от воды и уплотнять.

• Для связи с портативным компьютером используется протокол связи Modbus и шина RS485.

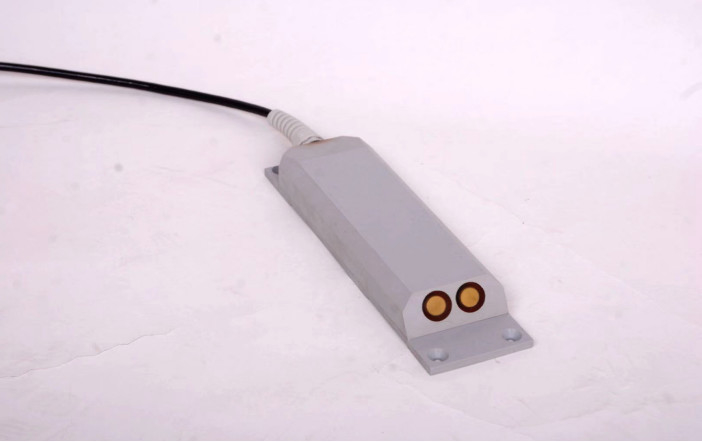

• Подводное сенсорное устройство легко устанавливается.
• Все оборудование имеет электронную конструкцию, широкое напряжение питания, низкое потребление энергии, без механических частей.высокая надежность и сильное противопомешательство.
• Широкий спектр применений. Он может применяться в различных водных средах от чистой воды до воды Желтой реки.

Принцип доплеровского потокомера: когда ультразвуковой источник и наблюдатель совершают относительное движение, частота, получаемая наблюдателем, будет отличаться от частоты ультразвукового источника.Поэтому, мелкие частицы и пузыри, движущиеся с водой относительно ультразвукового преобразователя, также изменят частоту приема преобразователя,и увеличивается с увеличением скорости движения суспензии в водеТаким образом, измеряется смещение частоты Допплера, и измеряется скорость потока воды в точке допплеровского токомера.Это умножается на площадь поперечного сечения канала для получения информации о потоке.

Поскольку измерение потока Доплера использует скорость распространения звука в воде, а скорость распространения звука в воде тесно связана с температурой воды,Устройство имеет встроенный датчик температуры для измерения температуры, а затем исправьте скорость звука.

При измерении глубины уровня используется датчик давления для измерения расстояния между положением датчика скорости потока и уровнем жидкости.

• Типы измерений: точечная скорость, уровень жидкости, температура, скорость потока
• Класс защиты: IP68
• Способ измерения: онлайн
• Принцип измерения: акустический метод Допплера, метод площади скорости
• Источник питания: батарея, солнечная энергия, электросеть
• Выходной сигнал: Modbus RS485
• Содержание выходного сигнала: точечная скорость, мгновенный поток, совокупный поток, уровень воды, температура
• Выходной сигнал (внешний источник питания): 4 ~ 20mA
• 4 ~ 20mA Выходный сигнал: мгновенный поток
• Требования к pH жидкости: pH 6~8
• Требование к давлению жидкости: 1 стандартная атмосфера в естественной среде
• Потребление непрерывной рабочей энергии: 12В*65mA=12В*0,065A≈0,8W
