IP68 водонепроницаемый ультразвуковый допплеровский датчик с Modbus RS485 и широконапряженным источником питания для измерения потока

Изделие измеряет скорость потока по принципу ультразвукового эффекта Доплера и может измерять уровень и температуру воды с помощью датчика давления. Корпус изготовлен из ПВХ-пластика, который обеспечивает эффективную водонепроницаемость и герметизацию.

• Для связи с портативным компьютером используются протокол связи Modbus и шина RS485.
• Подводное сенсорное устройство легко установить. Фиксированное устройство с металлическим основанием, простая установка.
• Все оборудование имеет электронную конструкцию, широкий диапазон напряжения питания, низкое энергопотребление, отсутствие механических частей. Он обладает преимуществами точного измерения и стабильности, высокой надежности и сильной защиты от помех.
• Широкий спектр применения. Его можно применять в различных водных средах, от чистой воды до воды Желтой реки.

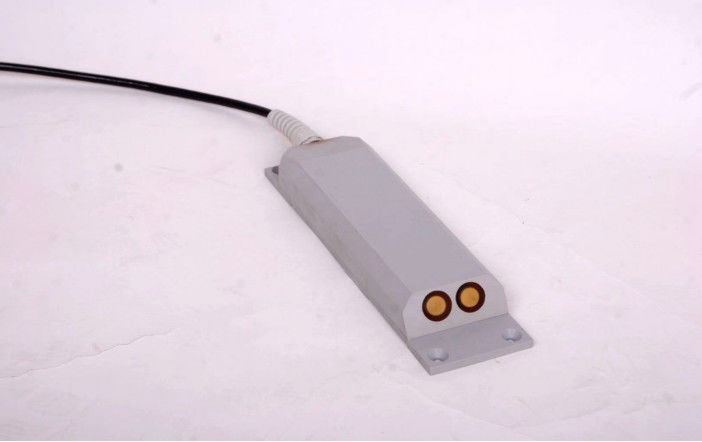

Рисунок 1. Доплеровский датчик.

Принцип доплеровского расходомера: когда источник ультразвука и наблюдатель совершают относительное движение, частота, принимаемая наблюдателем, будет отличаться от частоты источника ультразвука. Следовательно, мелкие частицы и пузырьки, движущиеся с водой относительно ультразвукового преобразователя, также будут изменять частоту приема преобразователя и увеличиваться с увеличением скорости движения суспензии в воде. Таким образом измеряется доплеровский сдвиг частоты и измеряется скорость потока воды в точке доплеровского амперметра. Это значение умножается на площадь поперечного сечения канала для получения информации о потоке.

Поскольку при доплеровском измерении расхода используется скорость распространения звука в воде, а скорость распространения звука в воде тесно связана с температурой воды, устройство имеет встроенный датчик температуры для измерения температуры, а затем корректировки скорости звука.

При измерении глубины уровня используется датчик давления для измерения расстояния между положением датчика скорости потока и уровнем жидкости.

• Типы измерений: скорость точки, уровень жидкости, температура, расход
• Класс защиты: IP68
• Метод измерения: онлайн
• Принцип измерения: метод акустического доплера, метод площади скорости.
• Электропитание: аккумулятор, солнечная энергия, питание от сети.
• Выходной сигнал: Modbus RS485
• Содержание выходного сигнала: скорость точки, мгновенный расход, совокупный расход, уровень воды, температура.
• Выходной сигнал (внешний источник питания): 4 ~ 20 мА
• 4~20 мА Содержание выходного сигнала: мгновенный расход
• Требования к pH жидкости: pH 6~8.
• Требуемое давление жидкости: 1 стандартная атмосфера в естественной среде.
• Потребляемая мощность при непрерывной работе: 12 В*65 мА = 12 В*0,065 А≈0,8 Вт.
