Место происхождения: | фарфор |
Фирменное наименование: | Kacise |
Сертификация: | CE |
Номер модели: | KLD803 |
Количество мин заказа: | 1 |
---|---|
Цена: | Negotiable |
Упаковывая детали: | коробка |
Время доставки: | 3-8 дней работы |
Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
Поставка способности: | 1000PCS в месяц |
Средство: | сильная въедливая жидкость, пар, пена | Измеряя ряд: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Отростчатое соединение: | ≥ DN50 фланца | Отростчатая температура: | -40~130℃ |
Отростчатое давление: | -0.1~2.5MPa | Размер антенны: | антенна объектива 34mm |
Материал антенны: | PTFE | Точность: | ±2mm для под 35m (5mm на ряд 35m-100m) |
Класс защиты: | IP67 | Разбивочная частота: | 80GHz |
Угол старта: | 3° | Электропитание: | DC24V/AC220V |
Кожух: | Алюминий/нержавеющая сталь | Выход сигнала: | 4...20 мА/протокол HART/RS485 |
Высокий свет: | Датчик уровня радиолокатора корозии PTFE анти-,Передатчик небольшого радиолокатора зоны неслышимости ровный,Датчик уровня радиолокатора IP67 |

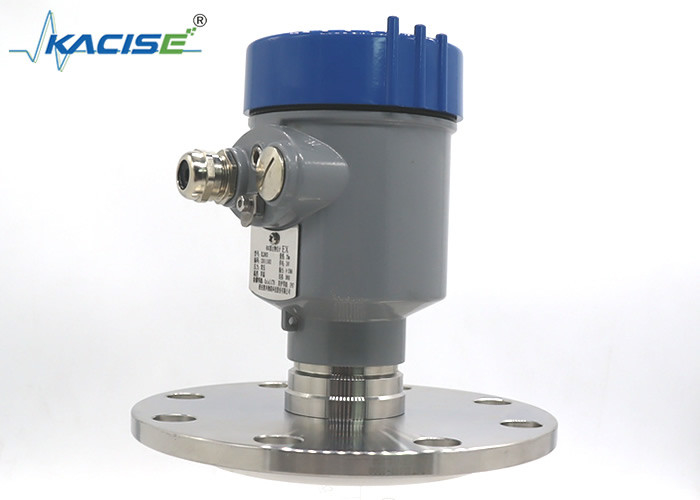

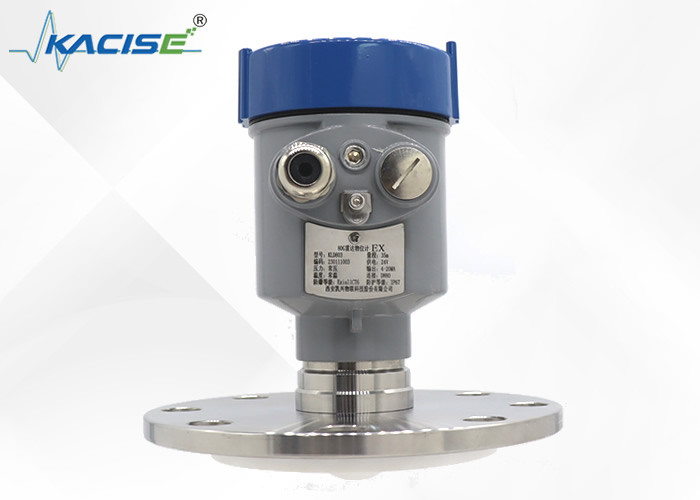

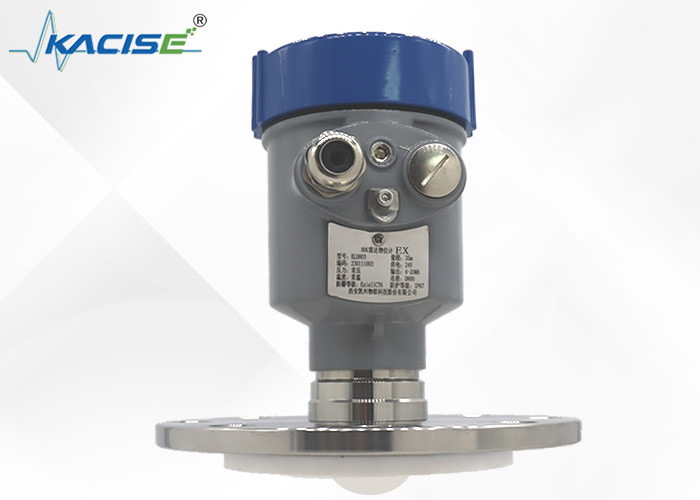

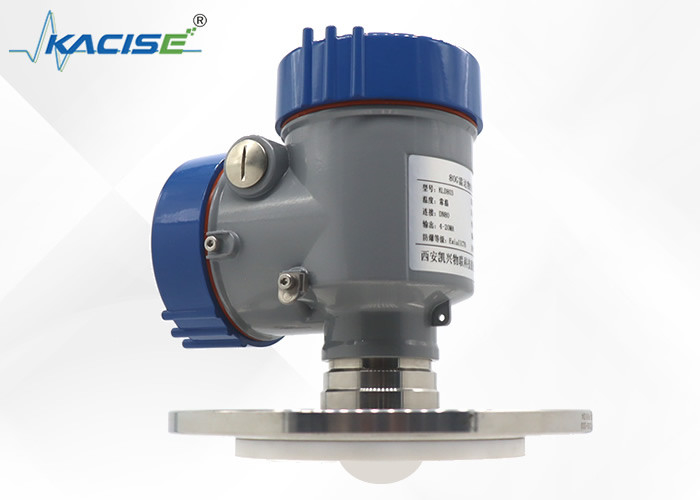

Датчик уровня радиолокатора Анти--корозии KLD803 PTFE с небольшой зоной неслышимости
Введение
Датчик уровня радиолокатора серии KLD800 аппаратура уровня радиолокатора 80G FM CW измеряя с более большим измеряя расстоянием. Антенна более добавочно оптимизирована, и новый быстрый микропроцессор может выполнить анализ сигнала и обработку на более высоком тарифе, так, что аппаратуру можно использовать для измерения экологических твердых тел как высокая температура и высокое давление.
Особенность
1. Непрерывное и точное измерение
Должный к характеристикам измерения датчика уровня радиолокатора, оно не будет повлияно на окружающей средой, и имеет широкий диапазон применений. Внеконтактное измерение, не контактирует поверхность средства, и может точно и быстро измерить различные средства массовой информации. Зонд едва ли затронут температурой, давлением, газом, etc.
2. Оно имеет функцию подавлять отголосок взаимодействия
Отголоски взаимодействия причиненные соединениями и шум питаться или discharging внутри ряд луча датчика уровня радиолокатора могут автоматически быть подавлены внутренним управлением нечеткой логики.
3. Точное и безопасное энергосберегающее
Датчик уровня радиолокатора может измерить под вакуумом и давлением, и точно и безопасно. Смогите быть без всех ограничений, применимых к различным случаям. Химические и механические свойства материалов используемых в датчике уровня радиолокатора довольно стабилизированы, и материалы можно повторно использовать, который весьма экологически дружелюбен.
4. Отсутствие обслуживание и сильная действенность
Почти непотревоженный, никакой непосредственный контакт с измеряя средством, его можно использовать в почти всех видах случаев, как измерение вакуума, измерение жидкостного уровня или материальное измерение уровня, сбор etc. к пользе предварительных материалов, оно прочный к весьма сложным химическим и физическим условиям, и оно может подать точные, действующие, долгосрочные стабилизированные сетноые-аналогов или цифровые сигналы уровня.
5. Легкое обслуживание и простая деятельность
Датчик уровня радиолокатора имеет функции сигнала тревоги и самодиагностирования недостатка. Проанализируйте недостаток согласно коду ошибки пробужденный модулем дисплея деятельности, определите недостаток во времени и исключить его, делающ обслуживание и тарировку более удобным и точным, и обеспечивающ нормальное функционирование аппаратуры.
6. Широкий диапазон применений, может измерить почти все средства массовой информации
От формы тела танка, датчик уровня радиолокатора может измерить жидкостный уровень сферически танков, горизонтальных танков, цилиндрических танков, цилиндрических танков конуса, etc.; от функции танка, он может измерить жидкостный уровень баков для хранения и танков буфера. , трубки микроволны, и трубки обхода для того чтобы измерить жидкостный уровень; от измеренного средства, он может измерить жидкость, частицы, slurry, etc.
Средство | сильная въедливая жидкость, пар, пена |
Измеряя ряд | 0.1m~10/20/30/60/100m |
Отростчатое соединение | ≥ DN50 фланца |
Отростчатая температура | -40~130℃ |
Отростчатое давление | -0.1~2.5MPa |
Размер антенны | антенна объектива 34mm |
Материал антенны | PTFE |
Точность | ±2mm (ряд под 35m) ±5mm (ряд между 35m и 100m) |
Класс защиты | IP67 |
Разбивочная частота | 80GHz |
Угол старта | 3° |
Электропитание | двухпроводное /DC24V |
четырехпроводное /DC12 ~24V | |
четырехпроводное /AC220V | |
Кожух | алюминиевый/нержавеющая сталь |
Выход сигнала | двухпроводной: протокол 4… 20mA/HART |
четырехпроводной: 4… 20mA/RS485 Modbus |
Размер продукта
Блок в mm:
Метод установки
Установка фланца
При использовании установки фланца, минимального расстояния между аппаратурой и танком
стена должна быть 200mm.
①плоскость начала отсчета
②центр сосуда или ось симметрии
Поднимать установку
Волна радиолокатора особенная форма электромагнитной волны. Датчик уровня радиолокатора использует особенное представление электромагнитной волны для того чтобы обнаружить материальный уровень. Электромагнитные волны могут прорезать источники взаимодействия как пар и пыль космоса, и легко отражены сталкиваясь препоны. Лучший проводимость измеренного средства или большой диэлектрическая константа, лучший влияние отражения сигнала отголоска.
Высокий частота волны радиолокатора, небольшой угол старта, более большой энергия (магнитный поток или прочность поля) в единственную поверхность, более небольшой амортизация волны, и лучший влияние измерения датчика уровня радиолокатора.
Проблемы которые должны быть обращены внимание в установка
(1) измеряя жидкостные материалы, ось датчика перпендикулярна к поверхности средства; измеряя твердые материалы, датчик должен быть склонен на некотором угле потому что твердое средство имеет угол стога.
(2) избегает порта питания для избежания ложных отражений.
(3) датчик не должен быть установлен в центр сдобренного танка (в противном случае ложные эха полученные датчиком будут увеличены), ни можно его установить очень близко к стене танка, и положение установки должно быть 1/2 из радиуса танка.
(4) Avoid устанавливая в места с сильными вихревыми токами. Например: должный к активной или сильной химической реакции, etc., порекомендованы, что использует волновод или трубку обхода для измерения.
(5) если датчик установлен на трубку, то антенна должна выступить от трубки. Рупорная антенна выступает по крайней мере 10mm от переходника. Антенны штанги принимают сверх длины до 100 или 250mm. Примите сверх диаметр 250mm. Метод увеличения диаметра промежуточной трубы можно принять для уменьшения отголоска взаимодействия произведенного промежуточной трубой.
