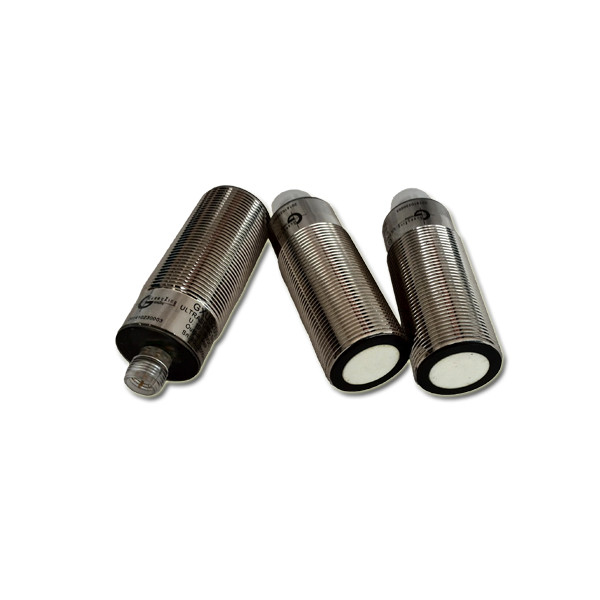

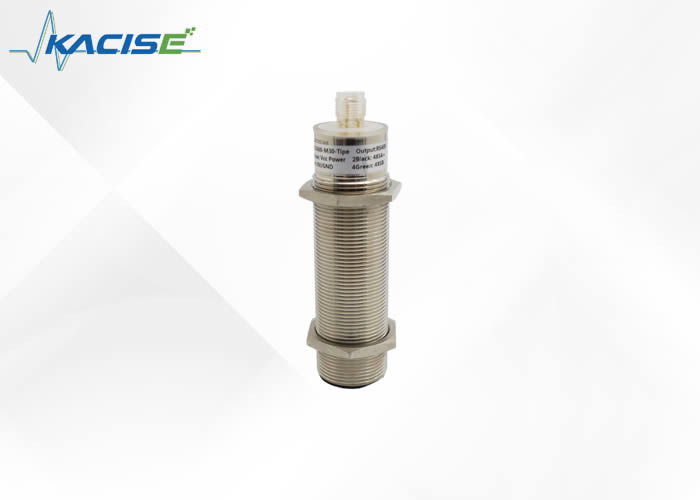

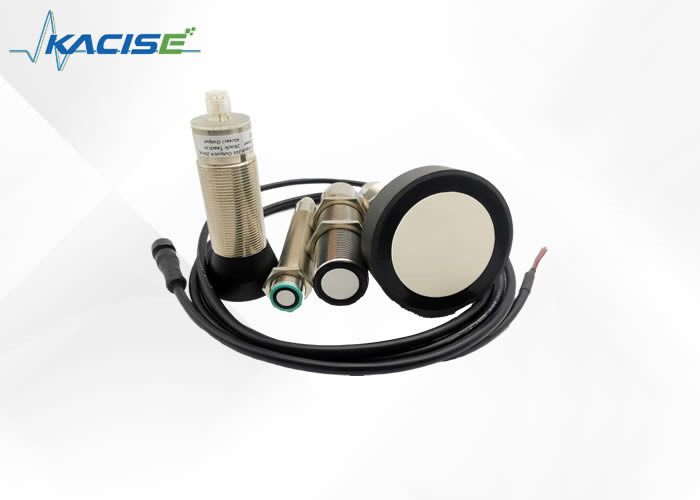

2024 новый ультразвуковой датчик уровня воды с расстоянием измерения 100–5000 мм.
Функции
- Совместим со многими видами аналогичного продукта.
- Высокая чувствительность
- Показания могут происходить каждые 33 мс (30 Гц) в пределах 3 метров или каждые 80 мс (12,5 Гц) в пределах 10 метров.
- Режим свободного хода позволяет непрерывно измерять и выводить информацию рейнджера.
- Питание 9–28 В с очень низким средним потреблением тока.
- Различные типы выходов, такие как аналоговый (40–20 мА, 0/1–5 В, 0/1–10 В), RS485, шина Can.
- Датчик работает на частотах 40 кГц, 112 кГц, 175 кГц, 300 кГц, 1 МГц.
Краткое описание ультразвукового датчика новой конструкции 2018 года.
Этот датчик обеспечивает обнаружение и определение дальности как на очень близком, так и на большом расстоянии, в компактном, прочном корпусе из ПВХ или нержавеющей стали, рассчитанном на защиту от проникновения воды со степенью защиты IP67. Режим питания 9,0–28 В обнаруживает объекты на расстоянии от 0,1 до 10 метров и предоставляет информацию о дальности действия сонара от 0,25 до 10 метров с разрешением 0,001 метра или 0,01 метра. Включенные форматы вывода интерфейса: выход ширины импульса, аналоговый выход напряжения, токовый выход 0/4–20 мА, выход NPN/PNP и выход RS485, RS232 с поддержкой modbus-RTU и modbus-ASCII.
Параметры
| Общие характеристики |
| Расстояние срабатывания 100,4000 мм |
| Диапазон регулировки 100,4000 мм |
| Неиспользуемая площадь 0,200 мм |
| Стандартная мишень 100×100 мм. |
| Частота преобразователя около 112 кГц |
| Задержка ответа около 195 мс |
| Индикаторы/средства управления |
| Синий светодиод Питание включено |
Светодиод желтый Индикация состояния переключения
Мигает: обнаружен функциональный объект программы |
Красный светодиод, постоянно красный: Ошибка Красный,
Мигает: функция программы, объект не обнаружен. |
| Электрические характеристики |
| Рабочее напряжение UБ10,30 В постоянного тока, пульсация 10% сс |
| Потребляемая мощность Р0≤900 мВт |
| Выход |
| Тип выхода аналоговый выход 0,10 В |
| Диапазон оценки разрешения [мм]/4000, но ≥ 0,35 мм |
| Отклонение характеристической кривой ≤0,2% от значения полной шкалы. |
| Точность повторения ≤0,1% от полной шкалы. |
| Сопротивление нагрузки 0,500 Ом |
| Влияние температуры ≤2% от значения полной шкалы |
| Условия окружающей среды |
| Температура окружающей среды -25,70°C |
| Температура хранения -40,85°С. |
| Механические характеристики |
| Степень защиты IP67 |
| Разъем подключения M12x1,4-PIN |
| Материал корпуса Латунь, никелированная |
Преобразователь Смесь эпоксидной смолы и полых стеклянных сфер;
Пенополиуретан |
| Вес 60 г |
Внешняя синхронизация
Датчик можно синхронизировать путем внешнего приложения прямоугольного напряжения. Импульс синхронизации на входе синхронизации запускает цикл измерения. Импульс должен иметь длительность более 100 мкс. Цикл измерения начинается с момента спада синхроимпульса. Низкий уровень > 1 с или обрыв входа синхронизации приведет к нормальной работе датчика. Высокий уровень на входе синхронизации отключает датчик. Доступны два режима работы:
1. Несколько датчиков могут управляться одним и тем же сигналом синхронизации. Датчики синхронизированы.
2. Импульсы синхронизации подаются циклически на отдельные датчики. Датчики работают в мультиплексном режиме.
Внутренняя синхронизация
Соединения синхронизации до 5 датчиков, способных осуществлять внутреннюю синхронизацию, подключаются друг к другу. При подаче питания эти датчики будут работать в мультиплексном режиме.
Задержка ответа увеличивается в зависимости от количества синхронизируемых датчиков. Синхронизация не может быть выполнена во время обучения и наоборот. Датчики должны работать несинхронизированно, чтобы определить пределы оценки.
Примечание:
Если опция синхронизации не используется, вход синхронизации должен быть подключен к земле (0 В) или датчик должен управляться через кабельный разъем V1 (4-контактный).
Корректировка пределов оценки
Ультразвуковой датчик имеет аналоговый выход с двумя обучаемыми пределами оценки. Они устанавливаются путем подачи напряжения питания - UБили + УБко входу TEACH-IN. Напряжение питания должно быть подано на вход TEACH-IN не менее 1 с. Светодиоды показывают, распознал ли датчик цель во время процедуры ОБУЧЕНИЯ. Нижний предел оценки A1 задается с помощью - UБ, А2 с + УБ.
Можно установить две различные функции вывода:
1. Аналоговое значение увеличивается с увеличением расстояния до объекта (растущий темп).
2. Аналоговое значение падает с увеличением расстояния до объекта (падение темпа).
Пределы оценки могут быть указаны только в течение первых 5 минут после
Включите питание. Чтобы изменить пределы оценки позже,
пользователь может указать желаемые значения только после нового включения питания.
TEACH-IN повышающаяся рампа (A2 > A1)
- Расположите объект на нижнем пределе оценки.
- Нижний предел TEACH-IN A1 с - UБ
- Расположите объект на верхнем пределе оценки.
- Верхний предел TEACH-IN A2 с + UБ
ОБУЧЕНИЕ падающей рампы (A1 > A2):
- Расположите объект на нижнем пределе оценки.
- Нижний предел TEACH-IN A2 с + UБ
- Расположите объект на верхнем пределе оценки.
- Верхний предел TEACH-IN A1 с - UБ
Настройка по умолчанию
A1: непригодная для использования зона
A2: номинальный диапазон срабатывания
Режим работы: восходящий пандус
Информация о компании
Сиань Касис сертифицирован ISO 9001-2008, GJB 9001B-2009, CE, взрывобезопасностью, изолированной взрывозащищенностью и т. д., что гарантирует соответствие нашей продукции международным стандартам.
Мы специализируемся на производстве приборов для измерения давления, уровня и расхода и сопутствующей продукции уже 10 лет. У нас есть опытный технический и управленческий персонал, благодаря усилиям всего нашего персонала мы стали профессиональным производителем измерительных приборов и поставщиком решений. И мы постоянно стараемся улучшить качество продукции.
В настоящее время датчик Kazise уже экспортируется в Америку, Испанию, Австралию, Чили и еще 20 стран и регионов и получил множество положительных отзывов. Количество наших зарубежных дистрибьюторов также увеличивается. Мы считаем «разумные цены, эффективное время производства и хорошее послепродажное обслуживание» своим принципом и надеемся на сотрудничество с большим количеством клиентов для взаимного развития.
Наши услуги
- На ваш запрос ответят в течение 24 часов.
- Хорошо обученный и опытный персонал ответит на все ваши вопросы на свободном английском языке.
- OEM и ODM, мы можем помочь вам в разработке, и ваш запрос будет воплощен в продукте.
- Дистрибьюторство предлагается для вашего уникального дизайна и некоторых наших текущих моделей.
- Защита вашего торгового зала, идей дизайна и всей вашей личной информации.
- Скидки предоставляются в зависимости от количества заказа.
- Мы предоставляем платные услуги по ремонту повреждений счетчика, не связанных с проблемами качества производства, или повреждений счетчика, не подпадающих под действие гарантии.
Часто задаваемые вопросы
-
Вопрос:Какую информацию необходимо предоставитьвыберите подходящую модель?
А:Пожалуйста, предоставьте нам:область применения,диапазон , выходной сигнал,средний (жидкий тип),
иисточник питания,поэтому мы можем быстро выбрать модель и предложение для вас.
-
Вопрос:Вы торговая компания или производитель?
А:Мы являемся одобренным ISO производителем, специализирующимся на приборах для измерения уровня и расхода.
Доступны услуги OEM и ODM. Добро пожаловать к нам в гости.
-
Вопрос:Каков ваш минимальный заказ?
А:Чтобы начать наше сотрудничество, заказ образца приемлем.
-
Вопрос:Какая у вас дата доставки?
А:Срок доставки составляет около 3-15 рабочих дней после получения оплаты.
-
Вопрос:Каковы ваши условия оплаты?
А:Мы поддерживаем T/T, PayPal и торговую гарантию.
Для заказа массового производства взимается предоплата 30% и остаток 70% перед отправкой.
-
Вопрос:Что такое метод оплаты торговой гарантии:
А:Это бесплатная услуга, которая может защитить ваши заказы от оплаты до доставки.
И теперь у нас есть 104 000 долларов США в качестве залога для обеспечения ваших заказов.
-
Вопрос:У вас есть гарантия?
А:Да, у нас есть гарантия 12 месяцев.
