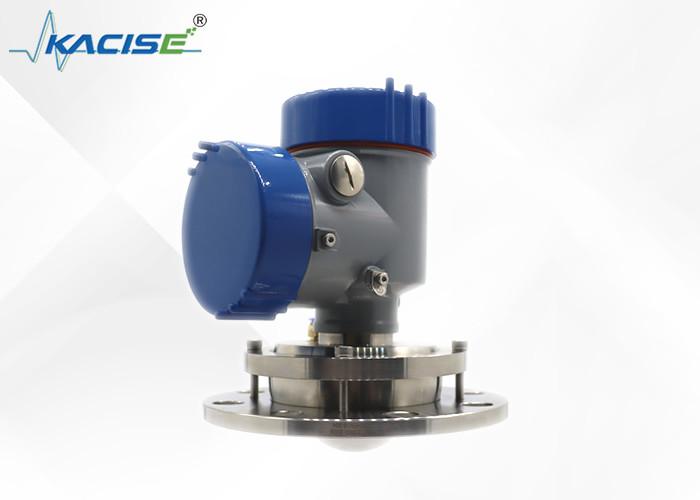

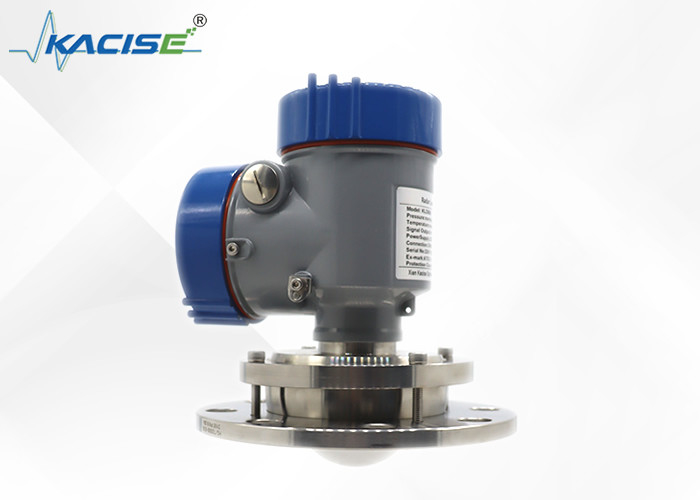

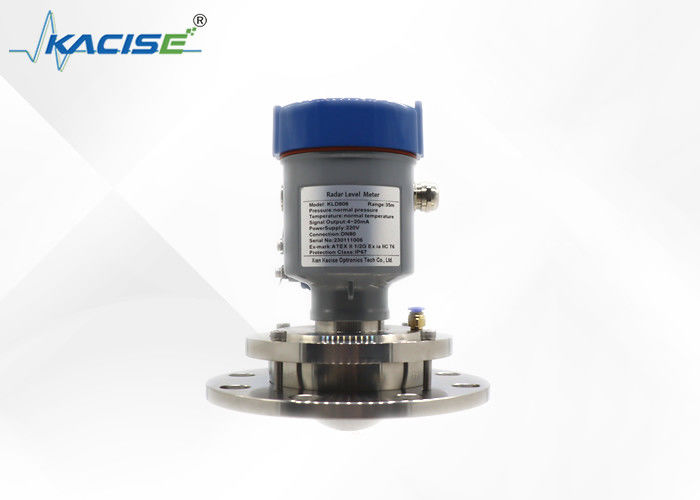

Антенна объектива применения 76mm пыли датчика уровня радиолокатора KLD806 80G твердая сильная

KLD806 80G Радарная дальномерная установка твердой сильной пыли 76 мм линзовая антенна


Принцип измерения

Время работы радиолокационного нижеуровнемера серии LKD800 может быть преобразовано в сигнал уровня с помощью электронных компонентов.Специальный метод продления времени может обеспечить стабильное и точное измерение за очень короткое времяОн передается и принимается антенной системой путем передачи чрезвычайно коротких микроволновых импульсов с очень низкой энергией.LKD800 серии радиолокационный датчик уровня может точно анализировать эхо уровня материала, даже если условия работы сложны и есть ложные эхо.

Введите

Антенна принимает отраженный микроволновый импульс и передает его в электронную схему,и микропроцессор обрабатывает сигнал, чтобы определить эхо, генерируемое микроимпульсом на поверхности материалаПравильная идентификация эхосигнала завершается интеллектуальным программным обеспечением, и точность может достигать миллиметрового уровня.Расстояние D от поверхности материала пропорционально времени движения T импульса:
D=C×T/2
где C - скорость света
Поскольку расстояние E от пустого бака известно, уровень L равен:
L=E-D

Выпуск

Он устанавливается путем ввода высоты пустого резервуара E (= нулевая точка), высоты полного резервуара F (= полный масштаб) и некоторых параметров применения,и параметры применения автоматически адаптируют прибор к среде измеренияСоответствует выходу 4-20mA.
Средство нанесения:
Радарный нижеуровнемер серии LKD800 подходит для бесконтактного непрерывного измерения уровня жидкости, навоза и гранулированного материала.Он подходит для случаев с большими изменениями температуры и давления и присутствие инертного газа и испарения.
Он использует метод измерения микроволнового импульса и может нормально работать в промышленном диапазоне частот.и он может быть установлен в различных металлических и неметаллических контейнеров или труб, без вреда для организма человека и окружающей среды.




- Что?
Особенность

Радар с миллиметровыми волнами, точность измерений может достигать ±2 мм, а минимальная мерная зона слепого зона составляет 0,05 м.
Уменьшенный размер антенны позволяет измерять больше рабочих условий.
- Разнообразие линзовых антенн, меньшие углы запуска, более концентрированная энергия, более сильные сигналы эхо и более высокая надежность, чем другие радиолокационные продукты в тех же промышленных и горных условиях.
У него более сильное проникновение и его можно использовать в случае сцепления и конденсации.
Динамический диапазон сигнала больше, а измерение низких диэлектрических постоянных сред более стабильно.
¢ Многократные режимы измерений, реакция радара в режиме быстрого измерения

Техническая спецификация и выбор модели


Соединение
