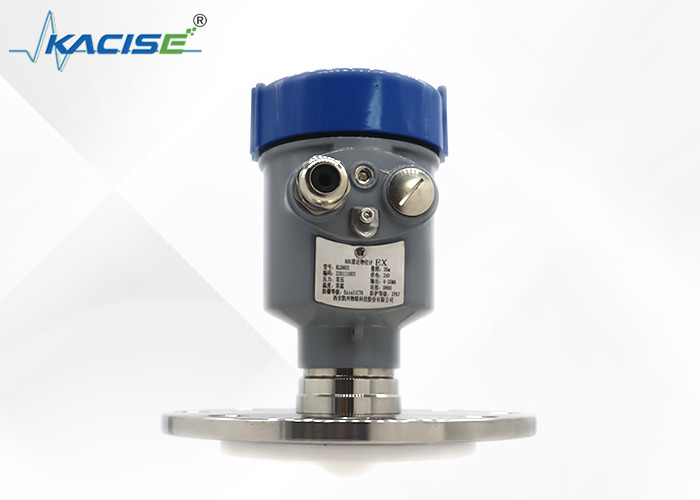

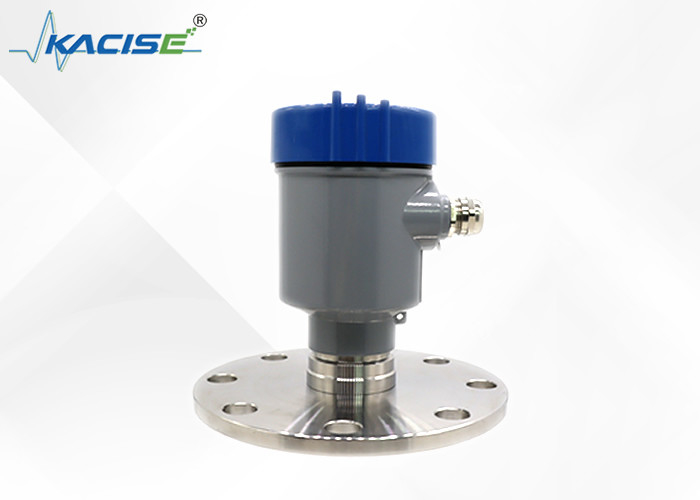

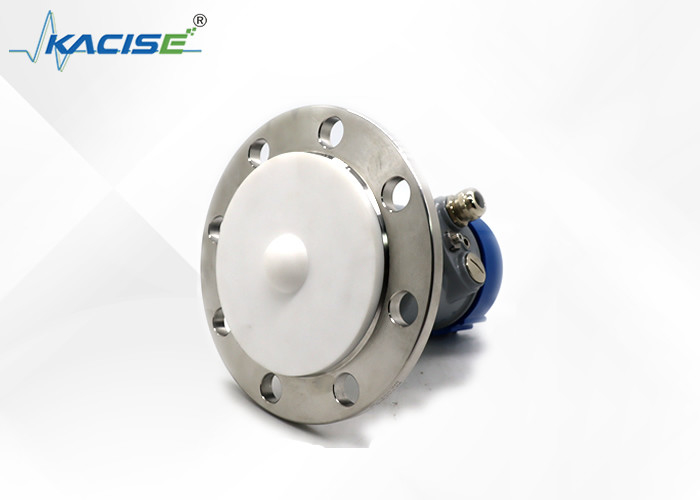

Датчик уровня радиолокатора антенны объектива KLD803 PTFE 34mm для сильной въедливой жидкостной пены пара

датчик уровня радиолокатора антенны объектива 80G PTFE 34mm для сильной въедливой жидкости, пара, пены

Принцип

KLD800 датчик уровня радиолокатора серии 80G принимает модулируемую частотой технологию незатухающей волны (FMCW). Антенна испускает высокочастотный сигнал радиолокатора FM, и частота сигнала радиолокатора увеличивает линейно. Переданный сигнал радиолокатора получен такой же антенной после быть отраженным измеренным средством. В то же время, разница в частоты между переданной частотой сигнала и полученной частотой сигнала пропорциональна к измеренному расстоянию. Собранный сигнал разнице в частоты подвергается к быстрому преобразованию Фурье (FFT) получить спектр отраженного отголоска, и расстояние к цели, который нужно измерить высчитано основанный на этом.

Особенность

Радиолокатор волны миллиметра ⚫, точность измерения может достигнуть до ±2mm, и зона минимального измерения слепая 0.05m.
⚫ более небольшой размер антенны удовлетворяет измерение больше условий труда.
⚫ разнообразие антенны объектива, более небольшие углы старта, более концентрировать энергия, более сильные сигналы отголоска, и более высокая надежность чем другие продукты радиолокатора под такими же промышленными и минируя условиями.
⚫ оно имеет более сильное проникание и может быть использовано нормально в случае прилипания и конденсации.
⚫ динамический ряд сигнала больше, и измерение низких средств массовой информации диэлектрического постоянного более стабилизировано.
Режимы измерения ⚫ множественные, ответ радиолокатора в быстром режиме измерения


Размер продукта

Схема коммутаций установки:

Принцип деятельности

ИМП ульс микроволны transmites антенны радара узкий который будет отражен назад при достижении поверхности средства испытываемого и после этого получаемого снова антенным устройством. Сигналы будут переданы электрическому контуру и после этого будут преобразованы в ровные сигналы. По мере того как скорость передачи микроволны настолько быстра, время используемое для передачи микроволны к поверхности средства испытало и после этого отразило назад почти 0.



Выборы технические данные и модельных

Требования к установки

При установке аппаратуры, избегите установить ее над материальным входом, и попробуйте избежать различных объектов которые влияют на сигнал, как активные затворы, etc.



Соединение
