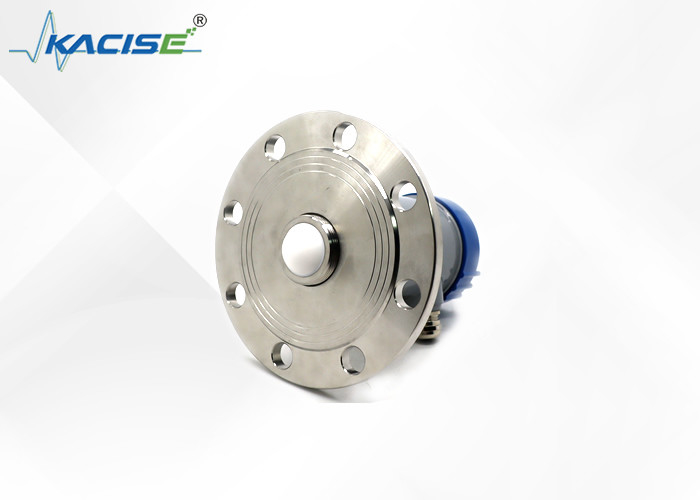

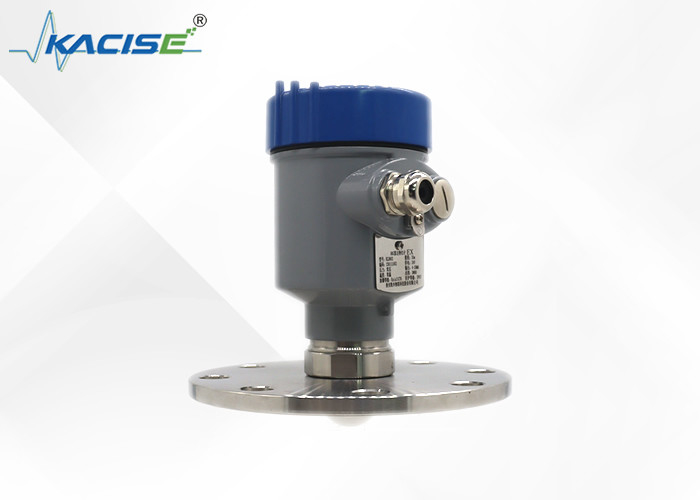

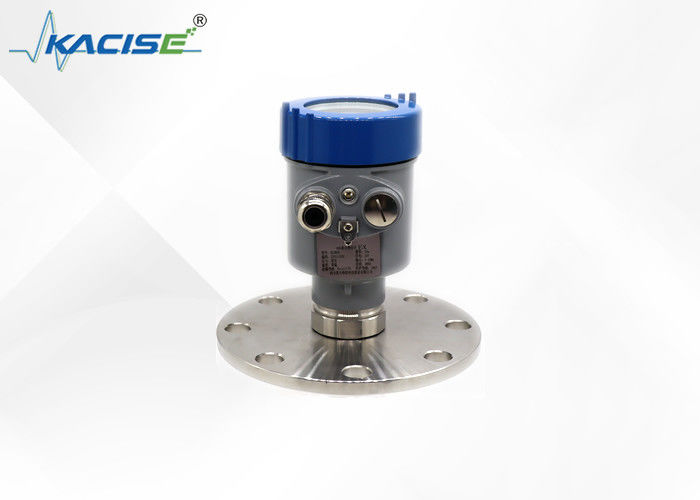

датчик уровня радиолокатора 80G для немножко въедливого жидкостного KLD802
Введение
KLD800 датчик уровня радиолокатора серии 80G принимает модулируемую частотой технологию незатухающей волны (FMCW). Антенна испускает высокочастотный сигнал радиолокатора FM, и частота сигнала радиолокатора увеличивает линейно. Переданный сигнал радиолокатора получен такой же антенной после быть отраженным измеренным средством. В то же время, разница в частоты между переданной частотой сигнала и полученной частотой сигнала пропорциональна к измеренному расстоянию. Собранный сигнал разнице в частоты подвергается к быстрому преобразованию Фурье (FFT) получить спектр отраженного отголоска, и расстояние к цели, который нужно измерить высчитано основанный на этом.
Особенность
Радиолокатор волны миллиметра ⚫, точность измерения может достигнуть до ±2mm, и зона минимального измерения слепая 0.05m.
⚫ более небольшой размер антенны удовлетворяет измерение больше условий труда.
⚫ разнообразие антенны объектива, более небольшие углы старта, более концентрировать энергия, более сильные сигналы отголоска, и более высокая надежность чем другие продукты радиолокатора под такими же промышленными и минируя условиями.
⚫ оно имеет более сильное проникание и может быть использовано нормально в случае прилипания и конденсации.
⚫ динамический ряд сигнала больше, и измерение низких средств массовой информации диэлектрического постоянного более стабилизировано.
Режимы измерения ⚫ множественные, ответ радиолокатора в быстром режиме измерения
|
KLD802
|
Средство: безгремучертутная жидкость, немножко въедливая жидкость
Измеряя ряд: 0.1m~10/20/30/60/100m
Отростчатое соединение: ≥ DN80 фланца
Отростчатая температура: -40~110℃
Отростчатое давление: -0.1~1.6MPa
Размер антенны: антенна объектива 32mm
Материал антенны: PTFE
Точность: ±1mm (ряд под 35m)
±5mm (ряд между 35m и 100m)
Класс защиты: IP67
Разбивочная частота: 80GHz
Угол старта: 3°
Электропитание: двухпроводное /DC24V
четырехпроводное /DC12 ~24V
четырехпроводное /AC220V
Кожух: алюминиевый/нержавеющая сталь
Выход сигнала: двухпроводной протокол /4...20mA/HART
четырехпроводной/4… 20mA/RS485 Modbus
|
Установка
установка 1.Flange
При использовании установки фланца, минимальное расстояние между аппаратурой и стеной танка должно быть 200mm.
①плоскость начала отсчета
②центр сосуда или ось симметрии
установка 2.Hoisting
Требования к установки
При установке аппаратуры, избегите установить ее над материальным входом, и попробуйте избежать различных объектов которые влияют на сигнал, как активные затворы, etc.
Под весьма сложными условиями труда, аппаратура может работать нормально если никакая препона в зоне с радиусом 20cm центризованного на пункте установки.
Схема коммутаций установки:
Максимальная высота h катышкы установки максимальная зависит от диаметра d катышкы установки и размера угла выпуска нового товара.
Слишком длинное соединение установки повлияет на представление радиолокатора.
Размеры
Покрывая размер
Блок в mm:
Продукция:
