Место происхождения: | Китай |
Фирменное наименование: | Kacise |
Сертификация: | CE |
Номер модели: | KLD802 |
Количество мин заказа: | 1 |
---|---|
Цена: | Negotiable |
Упаковывая детали: | коробка |
Время доставки: | 3-8 дней работы |
Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
Поставка способности: | 1000PCS в месяц |
СРЕДСТВО: | безгремучертутная жидкость, немножко въедливая жидкость | Измеряя ряд: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Отростчатое соединение: | ≥ DN80 фланца | Отростчатая температура: | -40~110℃ |
Отростчатое давление: | -0.1~1.6MPa | Размер антенны: | антенна объектива 32mm |
Материал антенны: | PTFE | Точность: | ±2mm для под 35m (5mm на ряд 35m-100m) |
Класс защиты: | IP67 | Разбивочная частота: | 80GHz |
Угол старта: | 3° | Электропитание: | DC24V/AC220V |
Кожух: | алюминиевый/пластиковый/нержавеющая сталь | Выход сигнала: | 4...20 мА/протокол HART/RS485 |
Высокий свет: | Датчик не въедливого жидкостного радиолокатора ровный,Датчик танка радиолокатора IP67,Передатчик радиолокатора антенны объектива PTFE ровный |

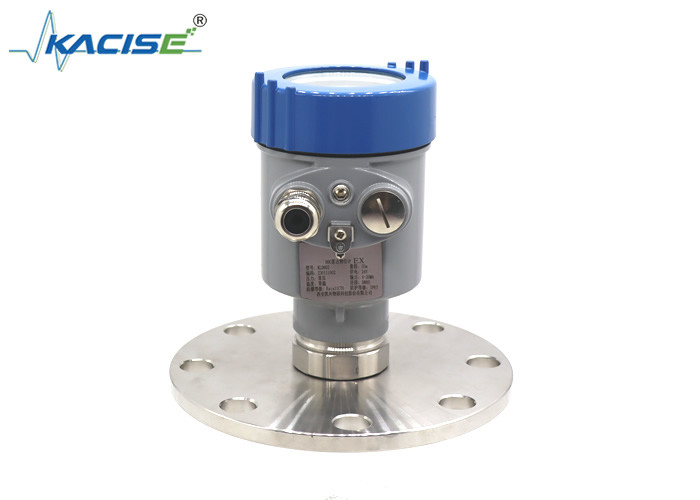

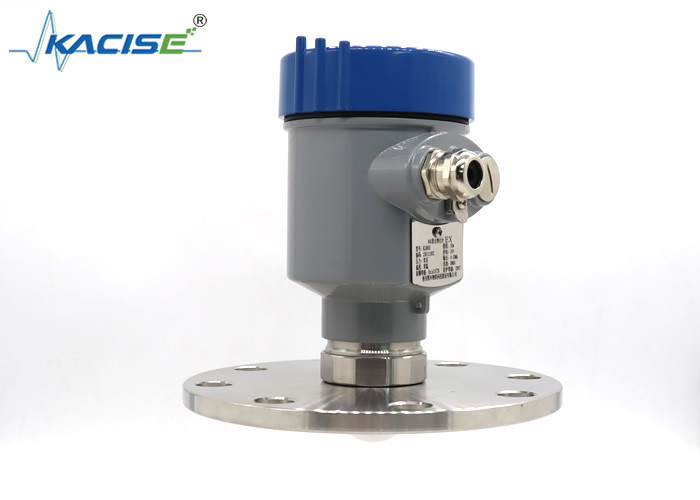

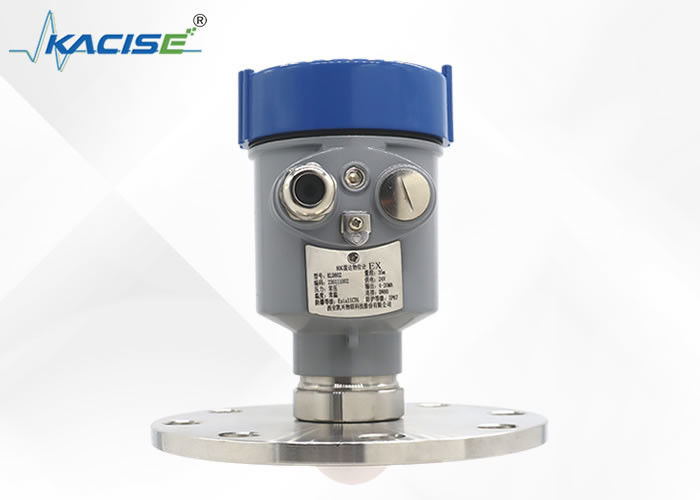

Датчик не требующего ухода радиолокатора KLD802 ровный с внеконтактной антенной объектива PTFE для непрерывного ровного измерения
Введение
Датчик радиолокатора 80G ровный принимает модулируемую частотой технологию незатухающей волны (FMCW), и передает высокочастотной непрерывной модулируемый частотой сигнал радиолокатора через свою антенну. Переданный сигнал отражен средством и получен антенной как отголоски с различными частотами. Изменение в частоте пропорционально к расстоянию и преобразовало к материальной ровной высоте.
KLD800 аппаратура радиолокатора ультравысокой частоты серии 80G использует внеконтактный метод измерения для того чтобы измерить уровень жидкостных и твердых средств массовой информации. Они измеряют большое разнообразие жидкостных средств массовой информации, даже на высоких давлениях и экстремальных температурах. Как растворяющее измерение, въедливое среднее измерение, гигиеническое измерение, etc. в то же время, оно может также измерить светлые и тяжелые твердые тела стабилизированно и надежно. Даже сильная пыль и шум, прилипание и конденсация не повлияют на результаты измерения.
Особенность
1. Внеконтактное измерение.
Измерение не будет повлияно на изменениями в средних свойствах или отростчатых условиях, как температура, давление или интенсивность пыли. Регулировать установки легок, исключающ потребность для заполнять и опорожнять контейнеры, сохранения времени во время запуска аппаратуры, и делать аппаратуру виртуально не требующим ухода.
2. Большой измеряя ряд и небольшая слепая область
Ряд измерения 0.1~120m, который по существу соотвествует измерения приобъектных условий труда.
3. Размер антенны небольшой, угол пучка небольшой, и фокусируя способность сильна
Удобно для установки радиолокатора приобъектной. Оно имеет более сильную противоинтерференционную способность для окружающей среды внутри танка. Например, там шевелят, змеевики для обогрева, дефлекторы, etc. в танке или влияние измерения в прямой трубе все еще хорошо.
4. Высокая точность
Точность может достигнуть ±2mm, которое может полно соотвествовать точности не-измерять условия труда поля.
5. Длина волны сигнала коротка
Лучшее для измерения уровня порошка, частиц и так далее.
Средство | безгремучертутная жидкость, немножко въедливая жидкость |
Измеряя ряд | 0.1m~10/20/30/60/100m |
Отростчатое соединение | ≥ DN80 фланца |
Отростчатая температура | -40~110℃ |
Отростчатое давление | -0.1~1.6MPa |
Размер антенны | антенна объектива 32mm |
Материал антенны | PTFE |
Точность | ±2mm (ряд под 35m) ±5mm (ряд между 35m и 100m) |
Класс защиты | IP67 |
Разбивочная частота | 80GHz |
Угол старта | 3° |
Электропитание | двухпроводное /DC24V |
четырехпроводное /DC12 ~24V | |
четырехпроводное /AC220V | |
Кожух | алюминиевый/пластиковый/нержавеющая сталь |
Выход сигнала | двухпроводной: протокол 4… 20mA/HART |
четырехпроводной: 4… 20mA/RS485 Modbus |
Размер продукта
Блок в mm:
Метод установки
Установка фланца
При использовании установки фланца, минимального расстояния между аппаратурой и танком
стена должна быть 200mm.
①плоскость начала отсчета
②центр сосуда или ось симметрии
Поднимать установку
Датчики радиолокатора ровные могут измерить жидкости, slurries и твердые тела. Датчики радиолокатора ровные имеют сопротивление давления и температуры, и не будут повлияны на средством измерения во время измерения, и имеют высокую точность измерения. По отоношению к установке, если ее можно использовать и устанавливать правильно, то она будет иметь хорошее влияние измерения и обеспечить точные данные.
Для установки датчика радиолокатора ровного, мы должны обратить внимание 2 пункта:
Одно обеспечить вертикальному случаю материальный уровень после направлять на уровень материала цели, и другое избежать ложных эх. Так при установке, мы предлагаем:
1. Датчик уровня радиолокатора должен быть установлен по крайней мере 20CM далеко от стены контейнера, предпочтительно около 1/6 диаметра контейнера. Не установите датчик уровня радиолокатора над входящей трубой воды и в центре контейнера, в противном случае будут много ложных эх, которые помешают с нормальным приемом сигнала.
2. Если датчик уровня радиолокатора не может поддерживать соотвествующее расстояние от стены контейнера должной к относительно небольшому диаметру контейнера или других причин, то ложные эха появятся на стену контейнера и датчик уровня радиолокатора когда расстояние небольшое, поэтому отладку необходимо хранить ошибки ложных эх во избежание в будущем.
3. Если контейнер установки вогнут или конический, то вам нужно обратить внимание установка. Когда используя его, луч радиолокатора датчика уровня радиолокатора достигает самый низкий пункт дна танка. Если жидкостный уровень ниже чем этот пункт, то его нельзя измерить. Цель регулировать самый низкий пункт обеспечить точность данных по измерения.
