Датчик радиолокатора KLD806 80G FM ровный
Введение
Измерение радиолокатора силосохранилища ровное использует генератор ИМПа ульс и датчик заполнения ящика зерна для того чтобы определить уровень твердых тел присутствующих в силосохранилище. ИМП ульс передан вниз с кабеля или штанги контакта, тогда возвращает когда он сталкивается изменение в диэлектрике отмеченном переносом от воздуха к зерну.
Особенность
Измерьте уровень твердых частиц, химического жидкостного танка, масляного бака и отростчатых контейнеров.
метр уровня 1.Radar работа основанная на электромагнитной волне. Так он смог иметь максимальный ряд измерения 120m.
2.Compared с другим типом метром уровня, метром радиолокатора 80G ровным смогло измерить различные виды масла, химических жидкостей, твердого порошка, и много других средств массовой информации.
3. метр радиолокатора 80G ровный смог работать в жестких условиях труда. Он не будет повлиян на температурой, давлением и влажностью. С рожком PTFE, он даже смог работать во въедливом состоянии, как кисловочная жидкость.
4.Customer также смогло выбрать различные методы соединения, как фланец, поток, кронштейн.
|

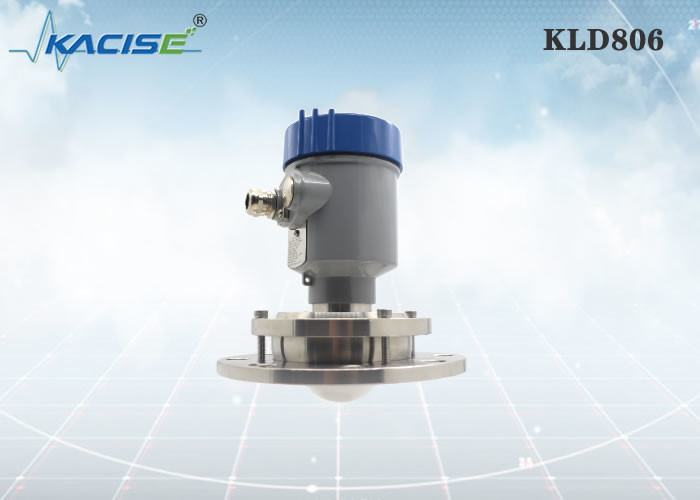

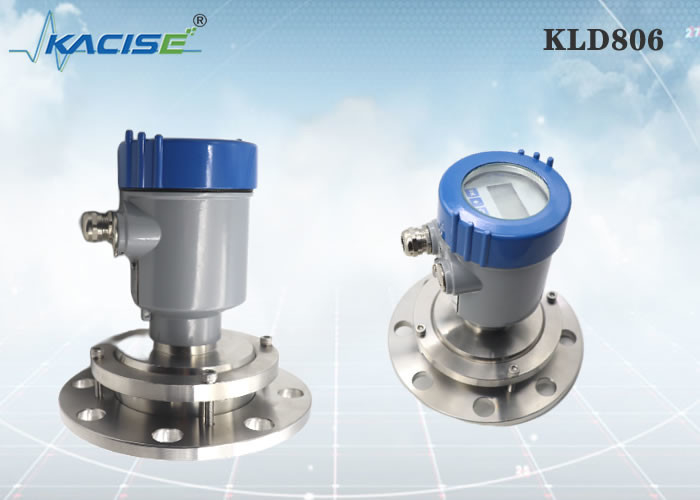

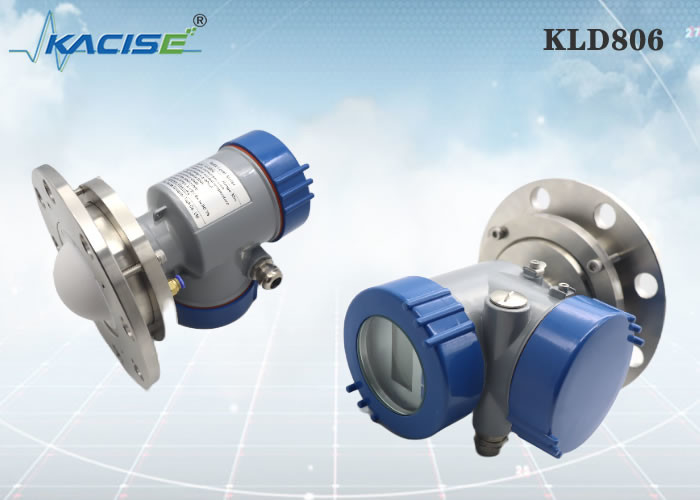

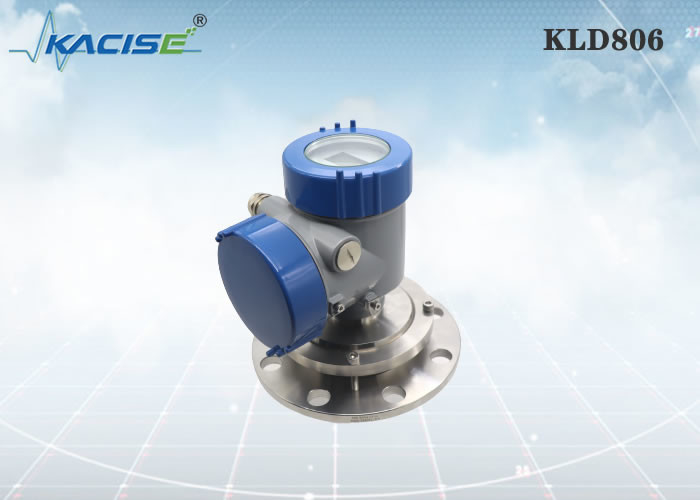

KLD806
|
Средство: твердое тело, тара для хранения, отростчатый контейнер,
сильное применение пыли
Измеряя ряд: 0.3m~10/20/30/60/100m
Отростчатое соединение: ≥ DN100 фланца
Отростчатая температура: -40~110℃
Отростчатое давление: -0.1~0.3MPa
Размер антенны: антенна объектива 76mm (чистка опционная)
Материал антенны: PTFE
Точность: ±5mm
Класс защиты: IP67
Разбивочная частота: 80GHz
Угол старта: 3°
Электропитание: двухпроводное /DC24V
четырехпроводное /DC12 ~24V
четырехпроводное /AC220V
Кожух: алюминиевый/пластиковый/нержавеющая сталь
Выход сигнала: двухпроводной протокол /4...20mA/HART
четырехпроводные 4… 20mA/RS485 Modbus
|
Размеры
Установка
установка 1.Flange
При использовании установки фланца, минимальное расстояние между аппаратурой и стеной танка должно быть 200mm.
①плоскость начала отсчета
②центр сосуда или ось симметрии
установка 2.Hoisting
Требования к установки
При установке аппаратуры, избегите установить ее над материальным входом, и попробуйте избежать различных объектов которые влияют на сигнал, как активные затворы, etc.
Под весьма сложными условиями труда, аппаратура может работать нормально если никакая препона в зоне с радиусом 20cm центризованного на пункте установки.
Схема коммутаций установки:
Максимальная высота h катышкы установки максимальная зависит от диаметра d катышкы установки и размера угла выпуска нового товара.
Слишком длинное соединение установки повлияет на представление радиолокатора.
Размеры
Покрывая размер
Блок в mm:
Продукция:
CO. техника оптроники Сиань Kacise, Ltd рассматривает поставщиком и изготовителем решения. Мы предлагаем максимальную гибкость и цен-оптимизированное предложение для наших клиентов OEM.
Чего мы смогли обеспечить:
Ряд включает подгонянные версию раковины/цвет, тип потока (поток G-Thread/NPT), подгонянные программное обеспечение, печати, руководство и каталог. Если вы заинтересованы в установке на вашу сторону, то модуль радиолокатора доступен точно.
