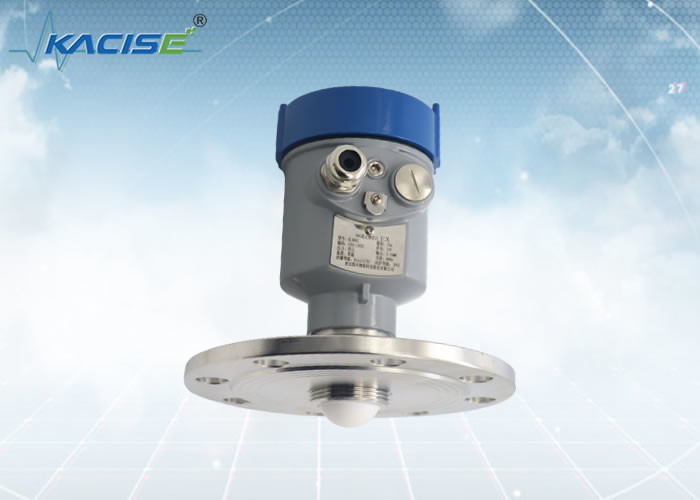

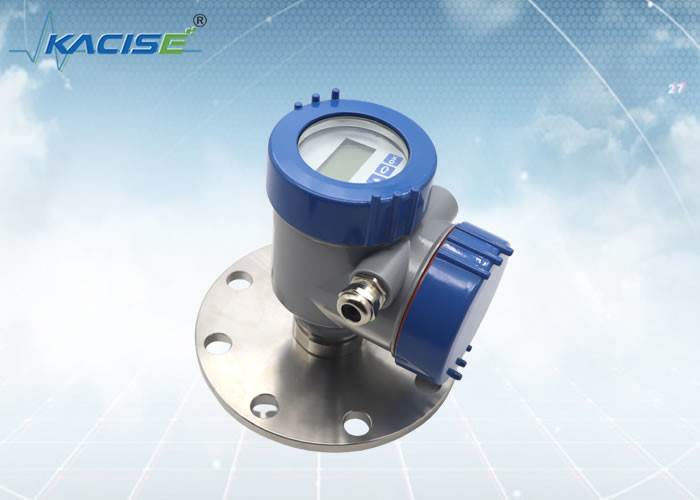

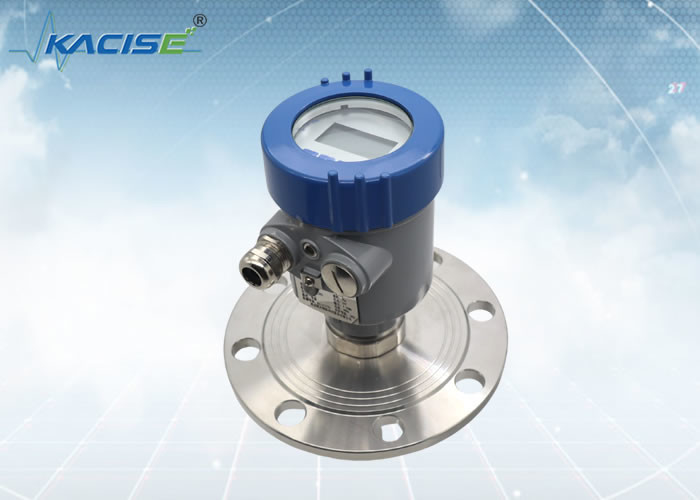

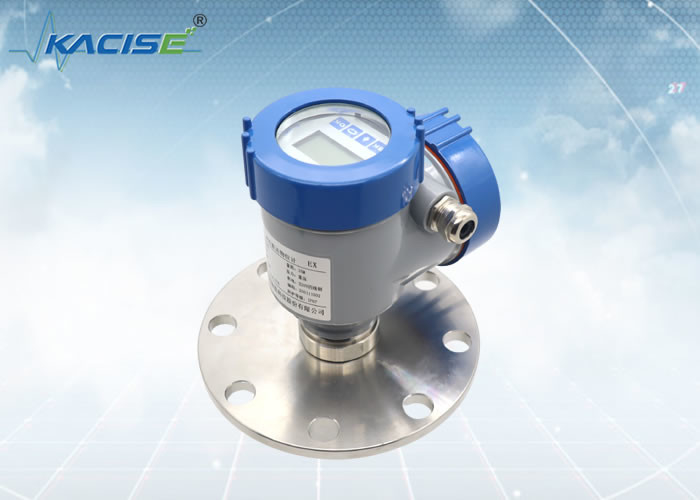

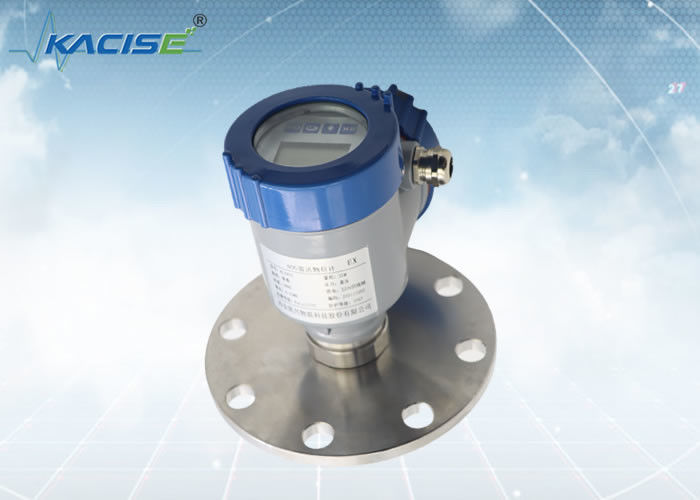

KLD802 PTFE Антенна 80 ГГц Радарный датчик уровня с углом луча 3° для точного измерения жидкости

Уровень в фокусе
KLD802 работает с частотой передачи 80 ГГц. При использовании антенны диаметром 80 мм угол луча составляет всего 3°. Радарный датчик получает только отчетливые, четкие отражения от поверхности продукта. Это делает измерения более точными и надежными.

Предыдущим радарным датчикам требовались технологические фитинги с минимальным размером 1½ дюйма для достижения адекватной фокусировки сигнала. По этой причине было практически невозможно использовать радарные датчики на очень маленьких контейнерах с их обычно маленькими монтажными гнездами. KLD802 работает с частотой передачи 80 ГГц. Это соответствует коэффициенту 3 по сравнению с технологиями, используемыми до сих пор. По этой причине антенная система и технологический фитинг могут иметь соответственно меньшие размеры.

• Бесконтактное измерение с принципом работы FMCW;
• Угол луча мал, и прибору легче избежать помех от возможного препятствия;
• Размер антенны радара небольшой, ее легко установить; верхняя мертвая зона меньше, она больше подходит для мониторинга речной воды;

При использовании фланцевой установки минимальное расстояние между прибором и стенкой резервуара должно составлять 200 мм.

① базовая плоскость

② центр сосуда или ось симметрии

При установке прибора избегайте установки его над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как мешалки и т. д.

В чрезвычайно сложных условиях работы прибор может работать нормально, если в зоне радиусом 20 см с центром в точке установки нет препятствий.

Максимальная высота установочной катушки H max зависит от диаметра установочной катушки D и величины угла запуска продукта.

Слишком длинное установочное соединение повлияет на работу радара.

Компания Xi'an Kacision Optronics Tech Co., Ltd считает себя поставщиком и производителем решений. Мы предлагаем максимальную гибкость и экономически оптимизированное предложение для наших OEM-клиентов.
Что мы могли бы предоставить:
Ассортимент включает в себя индивидуальную версию/цвет корпуса, тип резьбы (G-резьба/NPT), индивидуальное программное обеспечение, распечатки, руководство и каталог. Если вы заинтересованы в установке у себя, радарный модуль наверняка доступен.
