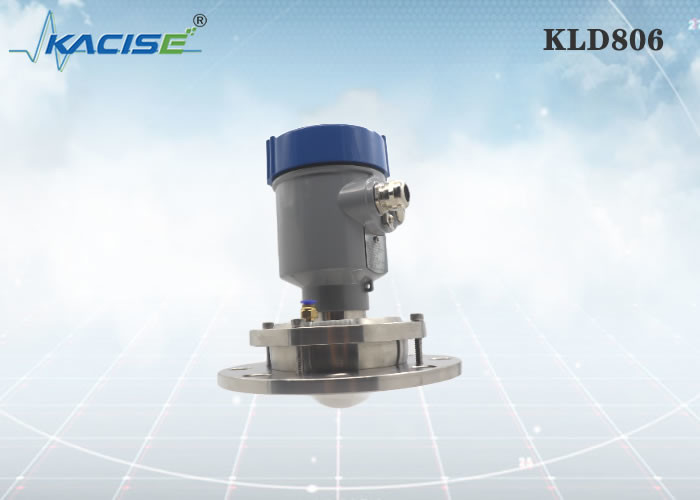

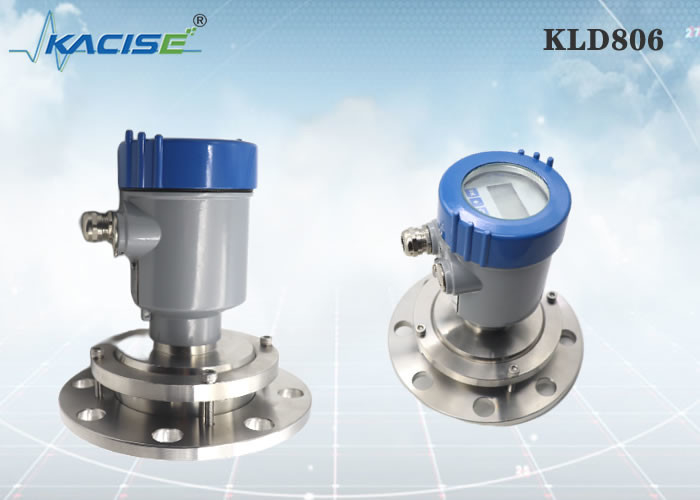

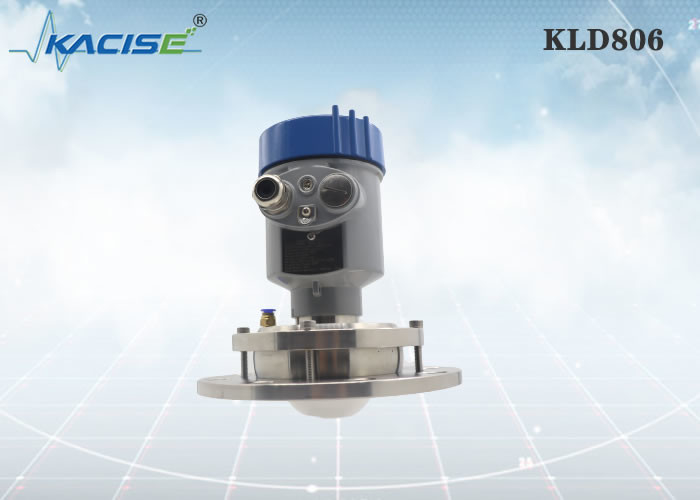

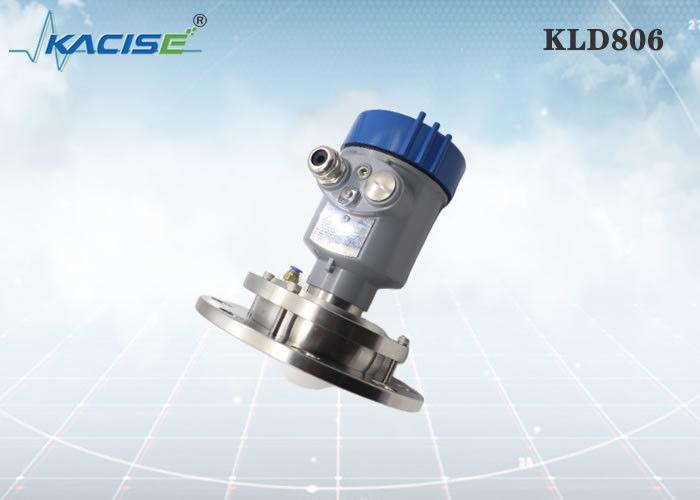

80 ГГц PTFE датчик уровня радиолокационной антенны с выходом RS485 для силовых и процессовых контейнеров

FM-радары непрерывного действия с диапазоном частот 76–81 ГГц поддерживают четырехпроводные и двухпроводные схемы. Несколько моделей, максимальная дальность действия продукта может достигать 100 метров, а слепая зона - 30 см. Благодаря более высокой рабочей частоте и более короткой длине волны он особенно подходит для твердых тел. Рабочий режим передачи и приема электромагнитных волн через объектив имеет уникальные преимущества в условиях высокой запыленности и суровых температур (+110 ℃). Прибор должен быть закреплен фланцем или резьбой, чтобы сделать установку удобной и простой.

• Высокая частота 80 ГГц, больше внимания
• Один тип антенны из ПТФЭ, без кабеля, стержня или подвесной конструкции.
• Подходит для длинных/высоких/узких применений.
• Не подвержен влиянию перепадов температуры, пыли и паров.
• Поддержка мелкосерийного обслуживания OEM

КЛД806

Середина:	твердый, контейнер для хранения, технологический контейнер, сильное запыление
Диапазон измерения:	0,3 м~10/20/30/60/100 м
Технологическое присоединение:	фланец ≥ DN100
Температура процесса:	-40～110℃
Технологическое давление:	-0,1～0,3МПа
Размер антенны:	Антенна с линзой 76 мм (продувка опциональна)
Материал антенны:	ПТФЭ
Точность:	±5 мм
Класс защиты:	IP67
Центральная частота:	80 ГГц
Угол запуска:	3°
Источник питания:	двухпроводной /24В постоянного тока четырехпроводной/12~24 В постоянного тока четырехпроводной /AC220В
Корпус:	алюминий/пластик/нержавеющая сталь
Выходной сигнал:	двухпроводной /4...20мА/протокол HART четырехпроводной 4...20 мА/ RS485 Modbus

1. Установка фланца
При использовании фланцевой установки минимальное расстояние между прибором и стенкой резервуара должно составлять 200 мм.
① базовая плоскость
② центр сосуда или ось симметрии

2.Подъемная установка

При установке прибора избегайте установки его над входным отверстием для материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как мешалки и т. д.

В чрезвычайно сложных условиях работы прибор может работать нормально, если в зоне радиусом 20 см с центром в точке установки нет препятствий.

Схема подключения установки:
Максимальная высота установочной катушки H max зависит от диаметра установочной катушки D и величины угла запуска продукта. Слишком длинное установочное соединение повлияет на работу радара.

Размер корпуса
Единица измерения в мм:

Компания Xi'an Kacision Optronics Tech Co., Ltd считает себя поставщиком и производителем решений. Мы предлагаем максимальную гибкость и экономически оптимизированное предложение для наших OEM-клиентов.
Что мы могли бы предоставить:
Ассортимент включает в себя индивидуальную версию/цвет корпуса, тип резьбы (G-резьба/NPT), индивидуальное программное обеспечение, распечатки, руководство и каталог. Если вы заинтересованы в установке у себя, радарный модуль наверняка доступен.
