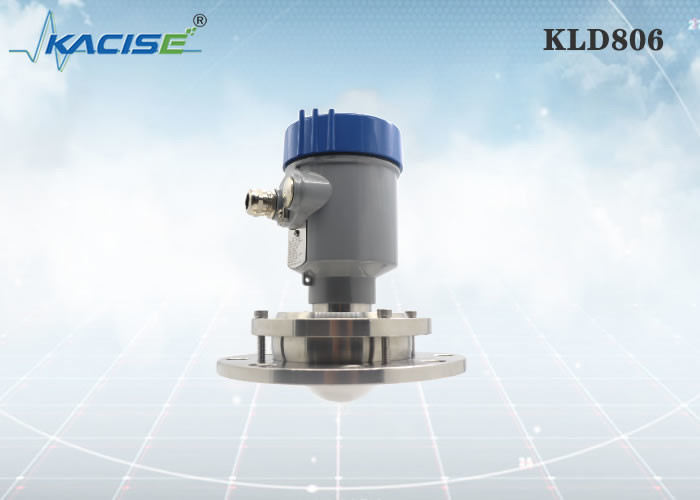

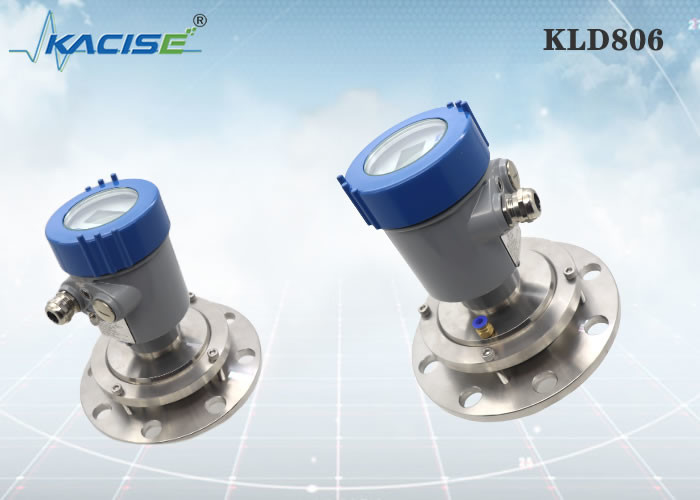

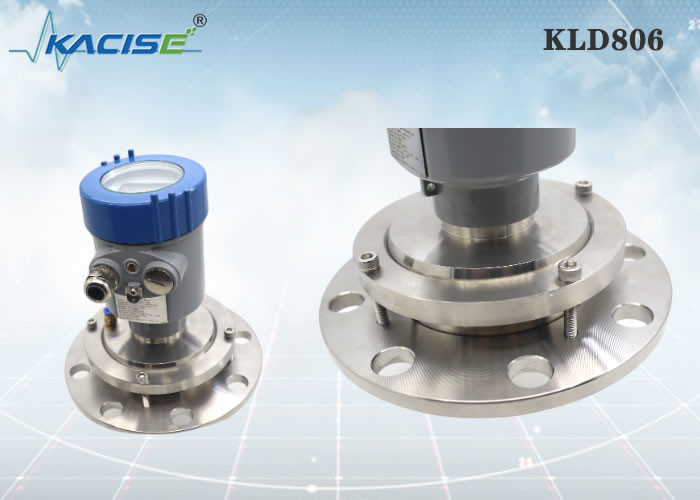

KLD806 80 ГГц датчик уровня радиолокации с функцией очистки для применения сильной пыли в силосах для муки

Состояние сельскохозяйственной отрасли и масштаб операций на сегодняшнем рынке требуют более эффективных инструментов управления зерном. В то время как в прошлом система контроля уровня зерна могла использовать ручные или механические методы для определения уровня зерна, многие из используемых сегодня силосов являются массивными, что делает эти системы крайне непрактичными.
Сегодня радар уровня бункера является популярным методом разработки эффективного инструмента измерения уровня бункера. Радарное измерение уровня в бункере использует генератор импульсов и датчик заполнения зернового бункера для определения уровня твердых частиц, присутствующих в бункере. Импульс передается по контактному кабелю или стержню, а затем возвращается, когда он сталкивается с изменением диэлектрика, вызванным переходом от воздуха к зерну. Затем система рассчитывает время распространения импульса, чтобы определить измерение уровня зернового бункера.
Другой метод беспроводного мониторинга бункеров использует ультразвуковые датчики для запуска и приема механического импульса, который обнаруживает изменение плотности в зависимости от уровня. Эти системы относительно небольшие и, как правило, очень экономичны. Однако, поскольку на звуковые волны влияют как влажность, так и температура окружающей среды, ультразвуковые датчики уровня в бункере не идеальны для влажных сред или мест, подверженных значительным колебаниям температуры.
Более надежное решение — лазерные датчики уровня в бункерах, которые не требуют контакта и могут точно определять уровень зерна на большом расстоянии. Эти беспроводные системы мониторинга бункеров менее подвержены воздействию окружающей среды и будут хорошо работать даже в высоких и узких силосах благодаря методу измерения с концентрированным лучом.

• Высокая частота 80 ГГц, больше внимания
• Один тип антенны из ПТФЭ, без кабеля, стержня или подвесной конструкции.
• Подходит для длинных/высоких/узких применений.
• Не подвержен влиянию перепадов температуры, пыли и паров.
• Рекомендуется диэлектрическая проницаемость > 2.
• Поддержка мелкосерийного обслуживания OEM

КЛД806

Среда: твердая, контейнер для хранения, технологический контейнер, сильное запыление. Диапазон измерения: 0,3 м ~ 10/20/30/60/100 м Присоединение к процессу: фланец ≥ DN100 Температура процесса: -40～110℃ Технологическое давление: -0,1～0,3МПа Размер антенны: линзовая антенна диаметром 76 мм (продувка опциональна) Материал антенны: ПТФЭ. Точность: ± 5 мм Класс защиты: IP67 Центральная частота: 80 ГГц Угол запуска: 3° Электропитание: двухпроводное/24 В постоянного тока. четырехпроводной/12~24 В постоянного тока четырехпроводной /AC220В Корпус: алюминий/пластик/нержавеющая сталь. Выходной сигнал: двухпроводной /4...20мА/протокол HART четырехпроводной 4...20 мА/ RS485 Modbus

При использовании фланцевой установки минимальное расстояние между прибором и стенкой резервуара должно составлять 200 мм.
① базовая плоскость
② центр сосуда или ось симметрии

При установке прибора избегайте установки его над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как мешалки и т. д.

В чрезвычайно сложных условиях работы прибор может работать нормально, если в зоне радиусом 20 см с центром в точке установки нет препятствий.

Максимальная высота установочной катушки H max зависит от диаметра установочной катушки D и величины угла запуска продукта.
Слишком длинное установочное соединение повлияет на работу радара.

Единица измерения в мм:

Компания Xi'an Kacision Optronics Tech Co., Ltd считает себя поставщиком и производителем решений. Мы предлагаем максимальную гибкость и экономически оптимизированное предложение для наших OEM-клиентов.
Что мы могли бы предоставить:
Ассортимент включает в себя индивидуальную версию/цвет корпуса, тип резьбы (G-резьба/NPT), индивидуальное программное обеспечение, распечатки, руководство и каталог. Если вы заинтересованы в установке у себя, радарный модуль наверняка доступен.
