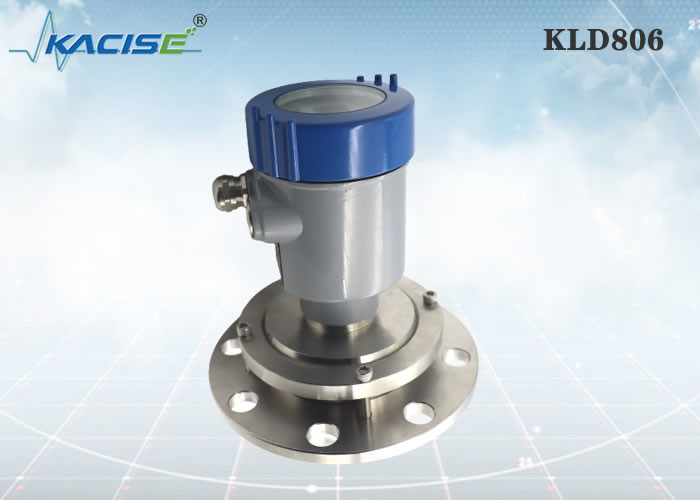

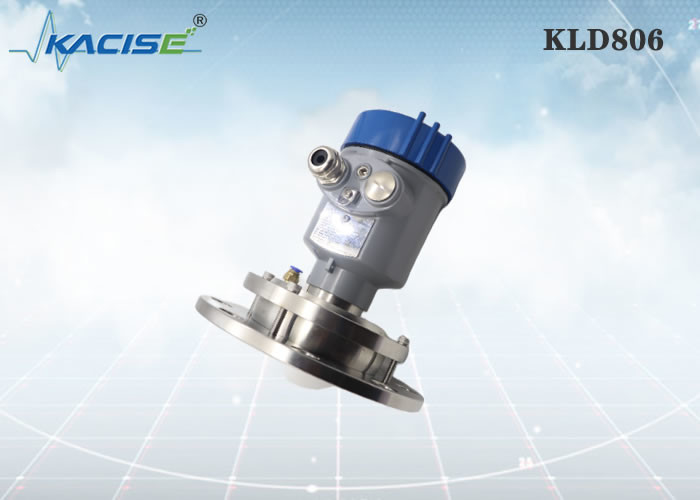

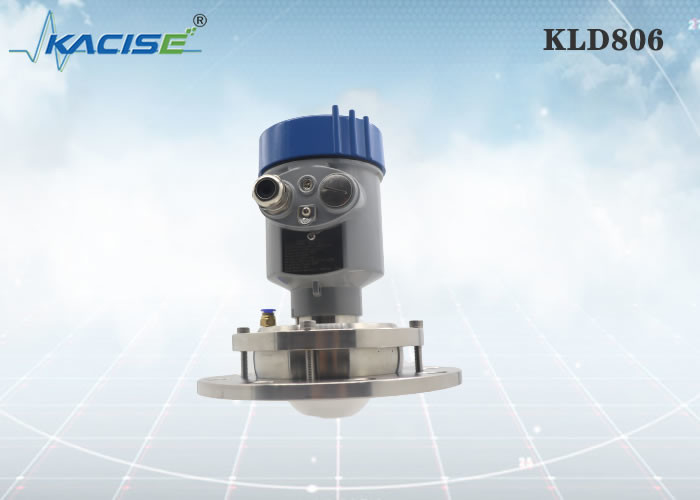

Датчик радиолокатора KLD806 80G FM ровный
Введение
продукты радиолокатора незатухающей волны 76-81GHz FM поддерживают четырехпроводные и двухпроводные применения. Множественные модели, максимальная дальность продукта могут достигнуть 100 метров. Из-за своих более высокой работая частоты и более короткой длины волны, особенно соответствующее для твердых применений. Работая режим передавать и получать электромагнитные волны через объектив имеет уникальные преимущества в высокой пыли и жесткой окружающей среде температуры. Аппаратура будет зафиксирована фланцом или потоком для того чтобы сделать установку удобным и легким.
Особенность
радиолокатор волны миллиметра l, точность измерения может достигнуть до ±2mm, и зона минимального измерения слепая 0.05m.
l более небольшой размер антенны удовлетворяет измерение больше условий труда.
l разнообразие антенны объектива, более небольшие углы старта, более концентрировать энергия, более сильные сигналы отголоска, и более высокая надежность чем другие продукты радиолокатора под такими же промышленными и минируя условиями.
l оно имеет более сильное проникание и может быть использовано нормально в случае прилипания и конденсации.
l динамический ряд сигнала больше, и измерение низких средств массовой информации диэлектрического постоянного более стабилизировано.
режимы измерения l множественные, ответ радиолокатора в быстром режиме измерения
|
KLD806
|
Средство: твердое тело, тара для хранения, отростчатый контейнер,
сильное применение пыли
Измеряя ряд: 0.3m~10/20/30/60/100m
Отростчатое соединение: ≥ DN100 фланца
Отростчатая температура: -40~110℃
Отростчатое давление: -0.1~0.3MPa
Размер антенны: антенна объектива 76mm (чистка опционная)
Материал антенны: PTFE
Точность: ±5mm
Класс защиты: IP67
Разбивочная частота: 80GHz
Угол старта: 3°
Электропитание: двухпроводное /DC24V
четырехпроводное /DC12 ~24V
четырехпроводное /AC220V
Кожух: алюминиевый/пластиковый/нержавеющая сталь
Выход сигнала: двухпроводной протокол /4...20mA/HART
четырехпроводные 4… 20mA/RS485 Modbus
|
Размеры
Установка
установка 1.Flange
При использовании установки фланца, минимальное расстояние между аппаратурой и стеной танка должно быть 200mm.
①плоскость начала отсчета
②центр сосуда или ось симметрии
установка 2.Hoisting
Требования к установки
При установке аппаратуры, избегите установить ее над материальным входом, и попробуйте избежать различных объектов которые влияют на сигнал, как активные затворы, etc.
Под весьма сложными условиями труда, аппаратура может работать нормально если никакая препона в зоне с радиусом 20cm центризованного на пункте установки.
Схема коммутаций установки:
Максимальная высота h катышкы установки максимальная зависит от диаметра d катышкы установки и размера угла выпуска нового товара.
Слишком длинное соединение установки повлияет на представление радиолокатора.
Размеры
Покрывая размер
Блок в mm:
Продукция:
CO. техника оптроники Сиань Kacise, Ltd рассматривает поставщиком и изготовителем решения. Мы предлагаем максимальную гибкость и цен-оптимизированное предложение для наших клиентов OEM.
Чего мы смогли обеспечить:
Ряд включает подгонянные версию раковины/цвет, тип потока (поток G-Thread/NPT), подгонянные программное обеспечение, печати, руководство и каталог. Если вы заинтересованы в установке на вашу сторону, то модуль радиолокатора доступен точно.
