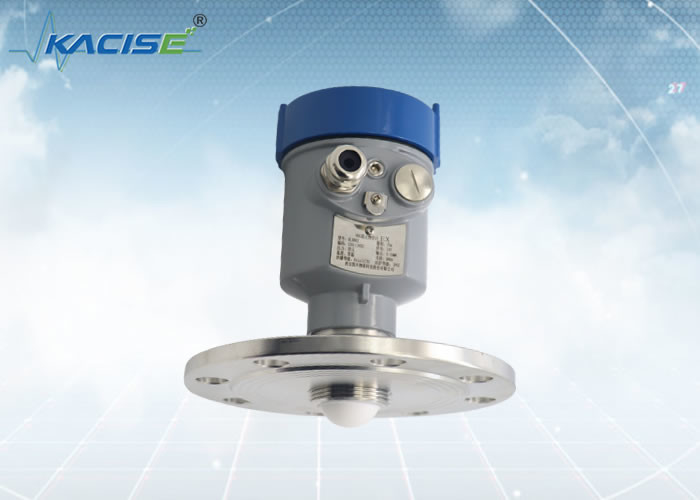

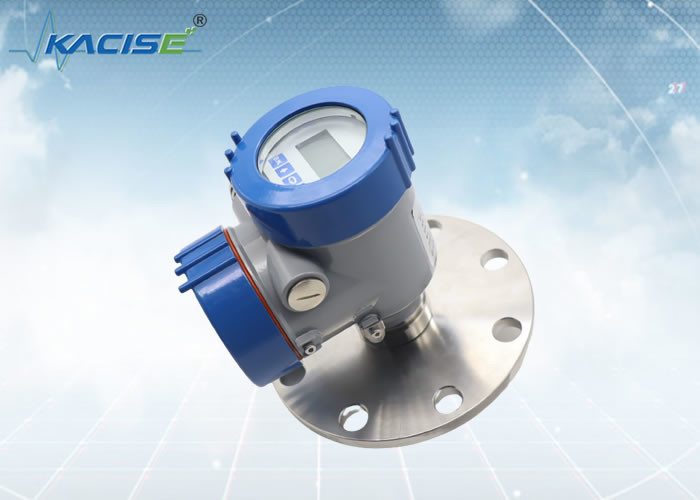

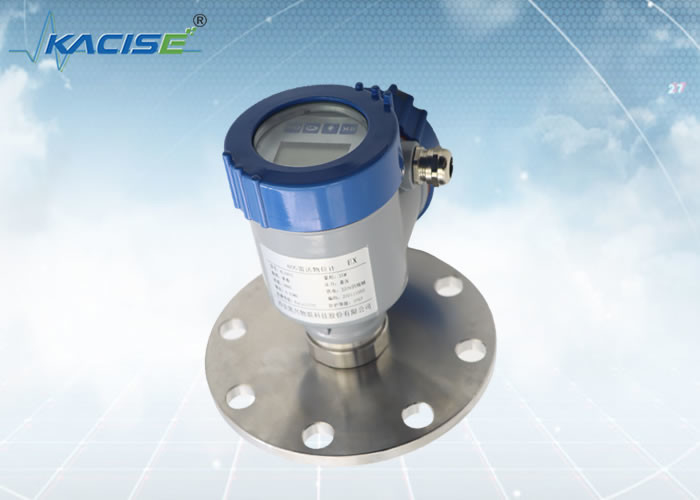

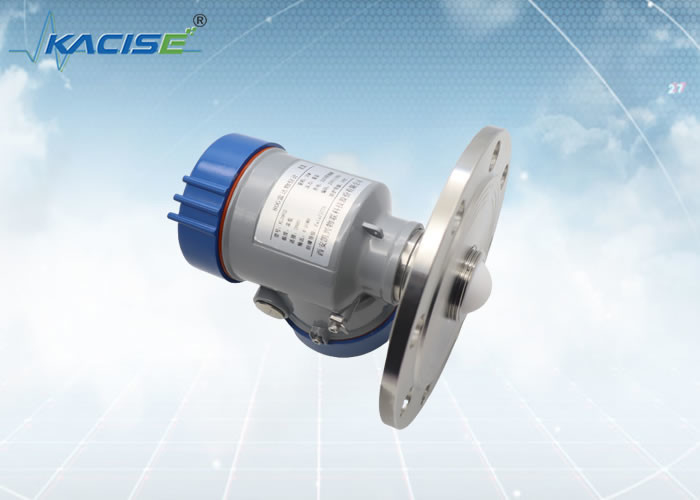

KLD802 80G FM датчик уровня радаров
Введение
Что означает FMCW?
·FMCW, то есть частотномодулируемая непрерывная волна.
·Технология FMCW и технология импульсного радара - это две технологии, используемые в высокоточном радиолокационном наблюдении.Его частота меняется со временем согласно закону треугольной волны..
FMCW (Frequency Modulated Continuous Wave), полученная частота эхо и переданный закон изменения частоты одинаковы, оба они треугольные волны.Используя эту крошечную разницу во времени, можно рассчитать расстояние до цели.
Радар непрерывной волны FM относится к радару непрерывной волны, частота передачи которого модулируется определенным сигналом.
Принцип частотномодулируемой непрерывной волновой радиолокации (FMCW) заключается в отправке непрерывного сигнала с определенной полосой пропускания и линейным изменением частоты,и затем выполнять быструю трансформацию Фурье на полученный непрерывный сигнал.
Разница во времени между этими двумя сигналами рассчитывается на основе разницы в частоте между сигналом отправления и сигналом приема.соответствующее значение расстояния получается из разницы во времени.
Радар FMCW может получать очень высокую точность, и его точность в основном зависит от линейности и температурного дрейфа напряженно управляемого осциллятора.
Особенность
· Угол запуска
Радарный угол излучения волны 3°. Даже в чрезвычайно сложной монтажной среде он может стабильно и точно измерять уровень материала.
· Диапазон измерений
Диапазон измерений тергагерцового FM-радара составляет 0,1 м-100 м. Он имеет очень маленькую слепую область и большой диапазон измерений. Он может отвечать большинству случаев измерения.
· Проникновение
Радарный габарит с модуляцией частоты в терагерцах чрезвычайно проницателен.может проникать в кристаллический слой до 100 мм.
|
KLD802
|
Средний: не коррозионная жидкость, слабо коррозионная жидкость
Диапазон измерений: 0,1 м~10/20/30/60/100 м
Процессовое соединение: фланц ≥ DN80
Температура процесса: -40 ≈ 110°C
Процессуальное давление: -0,1−1,6 МПа
Размер антенны: 32 мм линзовая антенна
Материал антенны: ПТФЕ
Точность: ±1 мм (диапазон менее 35 м)
±5 мм (в диапазоне от 35 до 100 м)
Класс защиты: IP67
Центральная частота: 80 ГГц
Угол запуска: 3°
Источник питания: двухпроводный /DC24V
четырехпроводная /DC12~24V
четырехпроводная /AC220V
Оболочка: алюминий/нержавеющая сталь
Выходный сигнал: двухпроводной протокол /4...20mA/HART
четырёхпроводный / 4...20mA/ RS485 Modbus
|
Установка
1Установка фланца
При использовании фланцевой установки минимальное расстояние между прибором и стенкой резервуара должно быть 200 мм.
① плоскость даты
② центр сосуда или ось симметрии
2.Установка подъема
Требования к установке
При установке прибора избегайте установки над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как перемешивание веслов и т. д.
При чрезвычайно сложных условиях работы прибор может нормально работать, если в зоне с радиусом 20 см в центре точки установки нет препятствий.
Диаграмма соединения установки:
Максимальная высота установки катушки Hmax зависит от диаметра установки катушки D и размера угла запуска продукта.
Слишком длительное соединение установки повлияет на работу радаров.
Размеры
Размер корпуса
Единица в мм:
Производство:
Xi'an Kacise Optronics Tech Co., Ltd считает себя поставщиком решений и производителем. Мы предлагаем максимальную гибкость и оптимальное предложение для наших клиентов OEM.
Что мы можем предложить:
Сборник включает в себя настраиваемую версию оболочки / цвет, тип нити ((G-Thread / NPT Thread), настраиваемое программное обеспечение, печати, руководство и каталог.Радарный модуль доступен..
