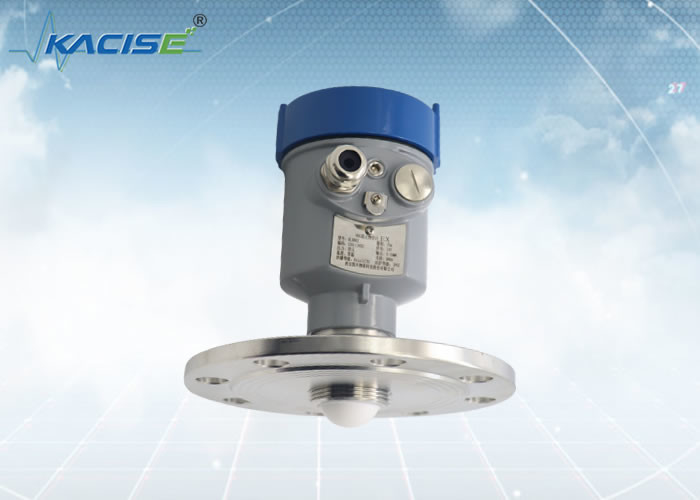

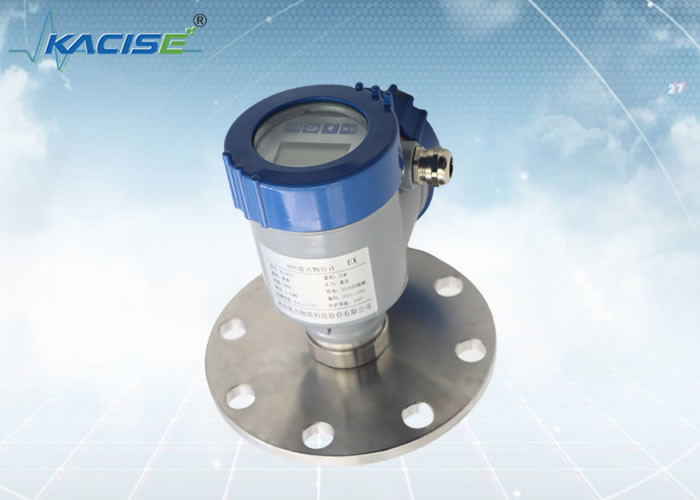

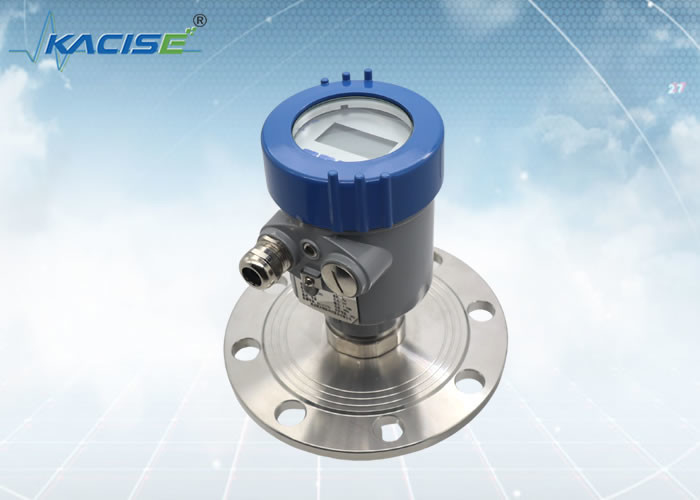

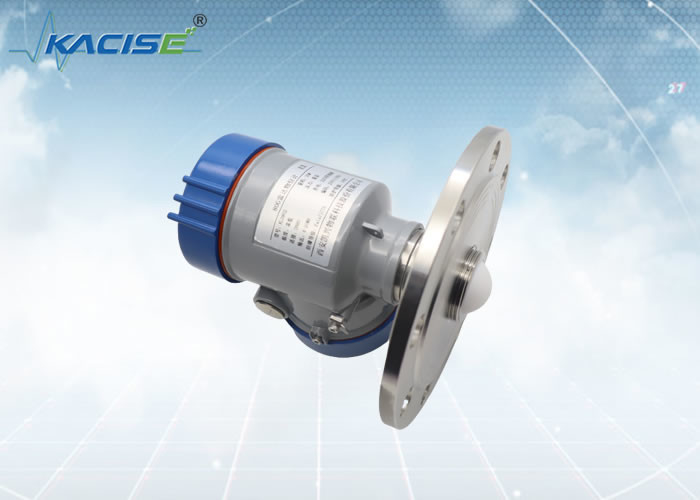

KLD802 80G FM датчик уровня радиолокации
Введение
Радар с модулируемой частотой 80 ГГц имеет более узкий угол луча, который может лучше проникать в пространство между смесителями и стенкой бака.и уменьшить помехи, вызванные смешивающими лезвиями;
Радар использует сферическую линзу, которая нелегко повесить большую область конденсации,и имеет явные преимущества в измерении конденсационных условий окружающей среды в сочетании с собственными алгоритмами;
Радар имеет высокоустойчивый алгоритм, который может стабильно отслеживать измерение уровня жидкости, например, брызги на уровне жидкости, брызги и вихревый ток, вызванные смешиванием и спойлером.
Особенность
С помощью температурной компенсации мы можем получить истинное значение напряжения на объекте.Коэффициент теплового расширения элемента чувствительности в деформаторе вызывает его удлинение или сокращениеИзменения температуры приводят к нежелательным изменениям длины элемента датчика и это вызывает ошибку в чтении напряжения.
Технические спецификации
|
KLD802
|
Средний: не коррозионная жидкость, слабо коррозионная жидкость
Диапазон измерений: 0,1 м~10/20/30/60/100 м
Процессовое соединение: фланц ≥ DN80
Температура процесса: -40 ≈ 110°C
Процессуальное давление: -0,1−1,6 МПа
Размер антенны: 32 мм линзовая антенна
Материал антенны: ПТФЕ
Точность: ±1 мм (диапазон менее 35 м)
±5 мм (в диапазоне от 35 до 100 м)
Класс защиты: IP67
Центральная частота: 80 ГГц
Угол запуска: 3°
Источник питания: двухпроводный /DC24V
четырехпроводная /DC12~24V
четырехпроводная /AC220V
Оболочка: алюминий/нержавеющая сталь
Выходный сигнал: двухпроводной протокол /4...20mA/HART
четырёхпроводный / 4...20mA/ RS485 Modbus
|
Установка
1Установка фланца
При использовании фланцевой установки минимальное расстояние между прибором и стенкой резервуара должно быть 200 мм.
1 плоскость даты
2 центра сосуда или оси симметрии
2.Установка подъема
Требования к установке
При установке прибора избегайте установки над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как перемешивание веслов и т. д.
При чрезвычайно сложных условиях работы прибор может нормально работать, если в зоне с радиусом 20 см в центре точки установки нет препятствий.
Диаграмма соединения установки:
Максимальная высота установки катушки H max зависит от диаметра установки катушки D и размера угла запуска продукта.
Слишком длительное соединение установки повлияет на работу радаров.
Размеры
Размер корпуса
Единица в мм:
Производство:
Xi'an Kacise Optronics Tech Co., Ltd считает себя поставщиком решений и производителем. Мы предлагаем максимальную гибкость и оптимальное предложение для наших клиентов OEM.
Что мы можем предложить:
Сборник включает в себя настраиваемую версию оболочки / цвет, тип нити ((G-Thread / NPT Thread), настраиваемое программное обеспечение, печати, руководство и каталог.Радарный модуль доступен..
