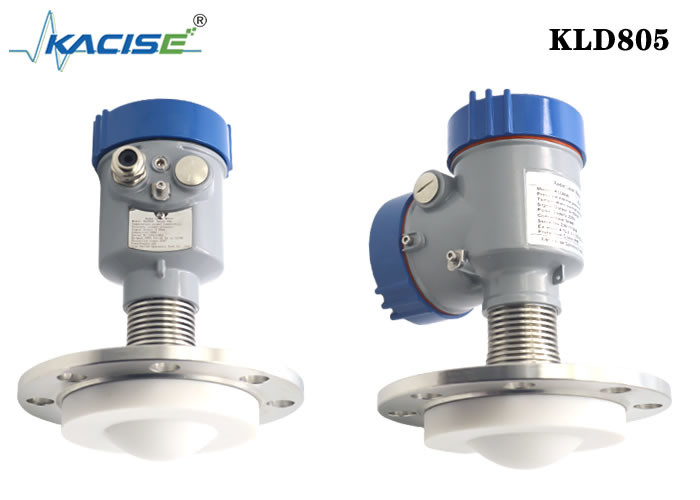

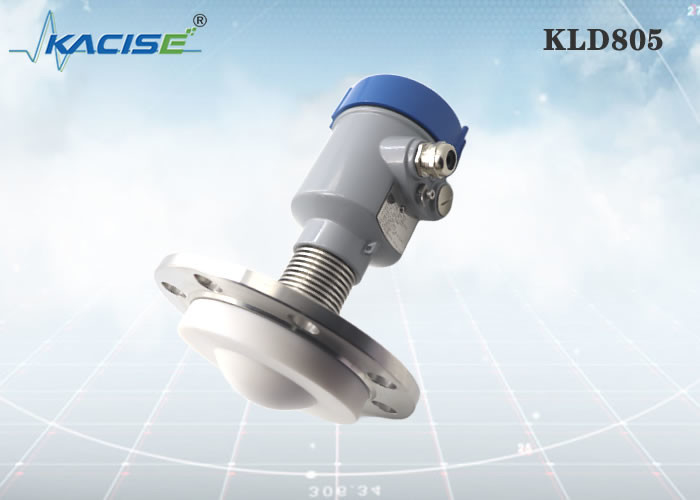

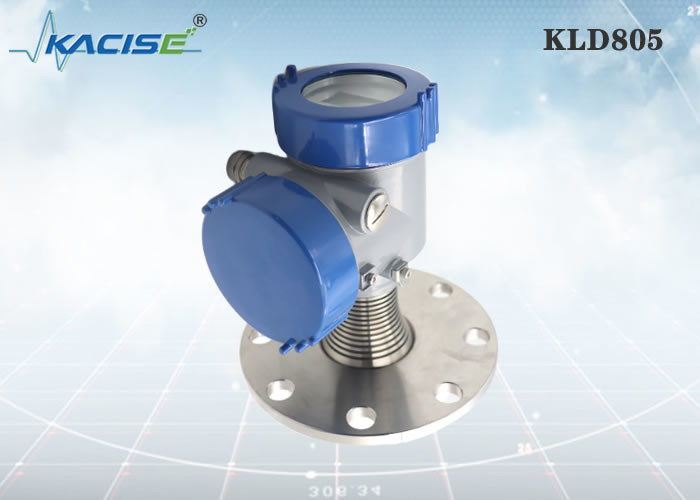

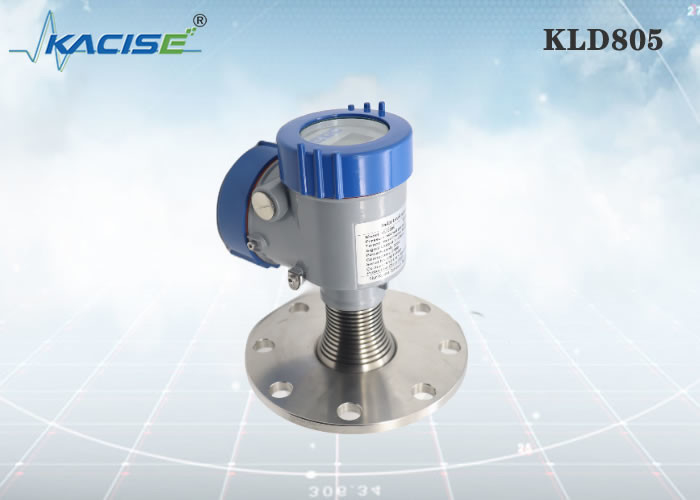

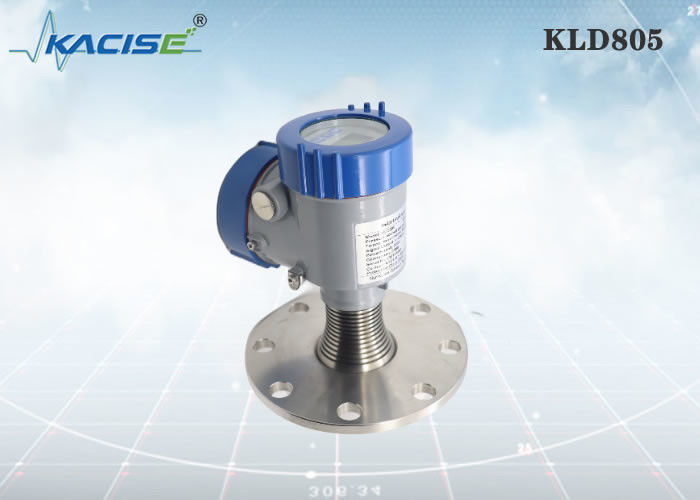

KLD805 80G Приборы измерения уровня радиолокации для высокотемпературной среды высокого давления с антенной из ПТФЕ

Введение

Разница в применении диапазона частот радиолокационных передатчиков

Грязная и загрязненная среда

При длительном использовании грязь и загрязняющие вещества, накопившиеся на антенне, повлияют на силу и направление радиолокационного сигнала.Любая грязь, покрывающая антенну, поглотит больше энергии.Это приводит к потере силы сигнала, поэтому более подходящими являются технологии низкой и средней частоты.

Складные баки с конденсатом и/или паром

Конденсация и пара могут привести к тому, что отражения на поверхности продукта будут замаскированы “шум” капель воды.Так что средние и низкие частоты методы лучше выборАнтенны с плоской, горизонтальной поверхностью всегда следует избегать для конденсации.

Высокий пар и возбуждение

Убедитесь, что вы выбираете радарный измеритель уровня 80G миллиметровой волны.Угол передачи 2° может эффективно избежать помех смешивающего лезвияУникальный алгоритм отслеживания эхо избегает чтения нескольких эхо, когда уровень материала высокий.

Приложения с турбулентностью, волнами и волнообразованием

Волны и волнистые волны часто встречаются на поверхности технологических жидкостей в больших резервуарах.Приборы низкого и среднего уровней частоты излучают более длинные волны, что делает их лучше.

Нанесение пены

Подобно пыли и конденсации, слой пены на поверхности жидкости может поглощать радиолокационный сигнал, что затрудняет точные измерения.мелассаДля более легкой пены средние эффекты хороши.

Спецификации

KLD805

Средний: сильная коррозионная жидкость, пар, пена, высокая температура и высокое давление Диапазон измерений: 0,1 м~10/20/30/60/100 м Процессовое соединение: фланц ≥ DN80 Температура процесса: -40 ≈ 200°C Процессуальное давление: -0,1−2,5 МПа Размер антенны: 76 мм антенна объектива (согласно размеру фланца) Материал антенны: ПТФЕ/общая наполнитель Точность: ±1 мм Класс защиты: IP67 Центральная частота: 80 ГГц Угол запуска: 3° Источник питания: двухпроводный /DC24V четырехпроводная /DC12~24V четырехпроводная /AC220V Оболочка: алюминий / пластик / нержавеющая сталь Выходный сигнал: двухпроводной протокол /4...20mA/HART четырехпроводный 4...20mA/ RS485 Modbus

Установка

1Установка фланца

При использовании фланцевой установки минимальное расстояние между прибором и стенкой резервуара должно быть 200 мм.

1 плоскость даты

2 центра сосуда или оси симметрии

2.Установка подъема

Требования к установке

При установке прибора избегайте установки над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как перемешивание веслов и т. д.

При чрезвычайно сложных условиях работы прибор может нормально работать, если в зоне с радиусом 20 см в центре точки установки нет препятствий.

Диаграмма соединения установки:

Максимальная высота установки катушки H max зависит от диаметра установки катушки D и размера угла запуска продукта.

Слишком длительное соединение установки повлияет на работу радаров.

Размеры

Размер корпуса
Единица в мм:
