Место происхождения:
Китай
Фирменное наименование:
KACISE
Сертификация:
CE
Номер модели:
КЛД803
Документ:

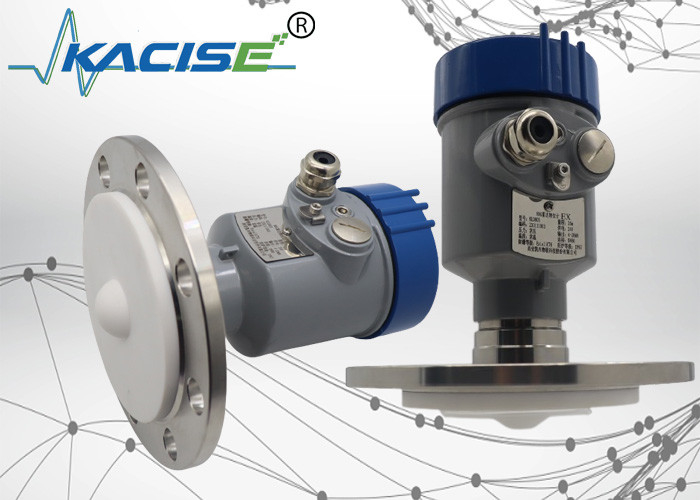

Радарное измерение уровня 80G, подходит для резервуаров с высокой температурой, высоким давлением и коррозийными средами.
1.Введение
Радарный уровнемер KLD803 80G использует технологию FMCW. Антенна излучает высокочастотный ЧМ-сигнал радара с линейно возрастающей частотой. Передаваемый сигнал после отражения от среды принимается той же антенной. Разница частот между передаваемым и принимаемым сигналами пропорциональна измеренному расстоянию. Собранный сигнал разности частот подвергается БПФ для получения спектра эха и расчета целевого расстояния.
2. Размер продукта
![]()
3. Принцип работы
Антенна радара передает узкий микроволновый импульс, который отражается обратно при достижении поверхности тестируемой среды, а затем снова принимается антенной системой. Сигналы передаются в электрическую цепь и затем преобразуются в сигналы уровня. Поскольку скорость передачи микроволнового излучения очень высока, время, необходимое для передачи микроволнового излучения до поверхности тестируемой среды и последующего отражения обратно, равно почти 0.
![]()
4. Технические характеристики
5.Технические характеристики и выбор модели

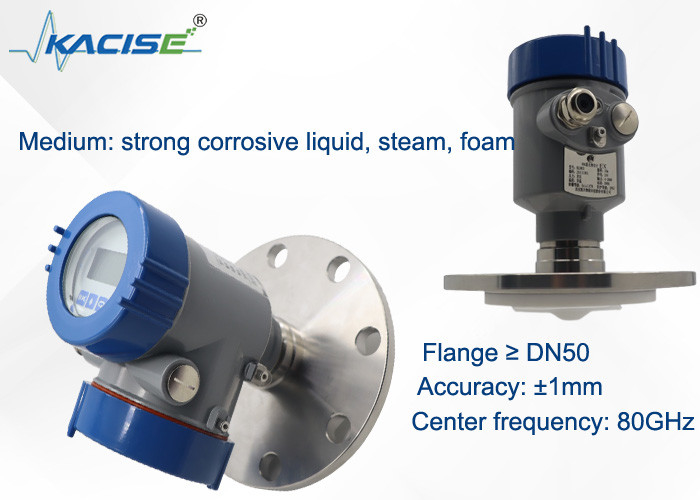

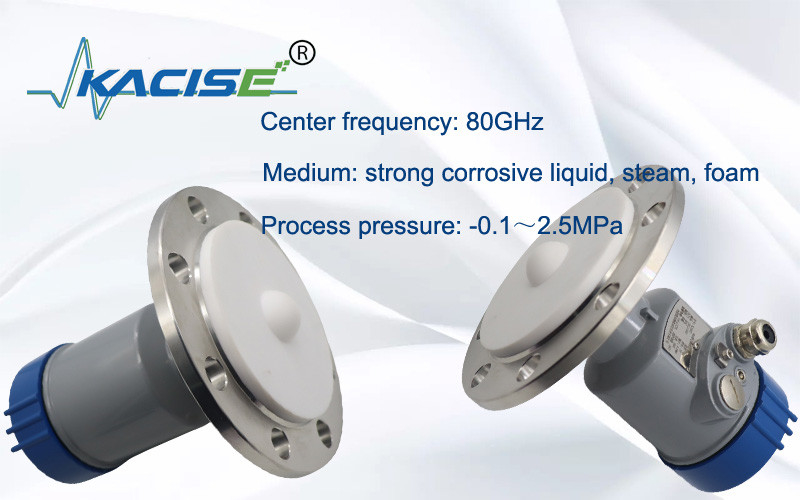

| Модель | КЛД803 |
| Середина | сильная коррозионная жидкость, пар, пена |
| Диапазон измерения | 0,1 м~10/20/30/60/100 м |
| Технологическое присоединение | фланец ≥ DN50 |
| Температура процесса |
-40~130℃ |
| Технологическое давление | -0,1~2,5 МПа |
| Размер антенны | Линзовая антенна диаметром 34 мм (в зависимости от размера фланца) |
| Материал антенны | ПТФЭ |
| Точность | ±1 мм (диапазон ниже 35 м) ±5 мм (диапазон от 35 м до 100 м) |
| Класс защиты | P67 |
| Центральная частота | 80 ГГц |
| Угол запуска | 3° |
| Источник питания | Двухпроводной/24 В постоянного тока/четырехпроводной/12~24 В постоянного тока/четырехпроводной/220 В переменного тока |
| Корпус | алюминий/нержавеющая сталь |
| Выходной сигнал | двухпроводной /4...20мА/протокол HART четырехпроводный /4...20мА/ RS485 Modbus |
6. Требования к установке
При установке прибора избегайте установки его над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как мешалки и т. д.
![]()
7. Электрическое подключение
Источник питания
(4~20) мА/HART (2-проводной)
Источник питания и сигнал выходного тока используют двухжильный экранированный кабель. Пожалуйста, обратитесь к техническим данным для конкретного диапазона напряжения питания.
(4~20) мА (4-проводной/6-проводной)
Источник питания должен питаться отдельно, а для подачи питания и сигнала тока используется четырехжильный экранированный кабель (сигнал тока и интерфейс RS485 могут выводиться одновременно, а для одновременного вывода требуется шестижильный экранированный кабель).
RS485/Модбус
Источник питания требует отдельного питания, а для питания и цифрового сигнала используется четырехжильный экранированный кабель. (Токовой сигнал и интерфейс RS485 могут выводиться одновременно, для одновременного вывода требуется шестижильный экранированный кабель).
8. Подключение
![]()
9. Линейность датчика
Угол луча
Угол луча — это угол луча, при котором плотность энергии радиолокационной волны достигает половины своего максимального значения (ширина 3 дБ). Микроволновые волны излучают сигналы за пределами диапазона луча и могут отражаться от мешающих объектов.
![]()
| Диаметр линзовой антенны |
Φ32 мм линза Антенна |
Φ42 мм линза Антенна |
Φ76 мм линза Антенна |
Φ74,7 мм линзовая антенна с продувкой воздухом |
| Угол луча | 7° | 6° | 3° | 3° |
