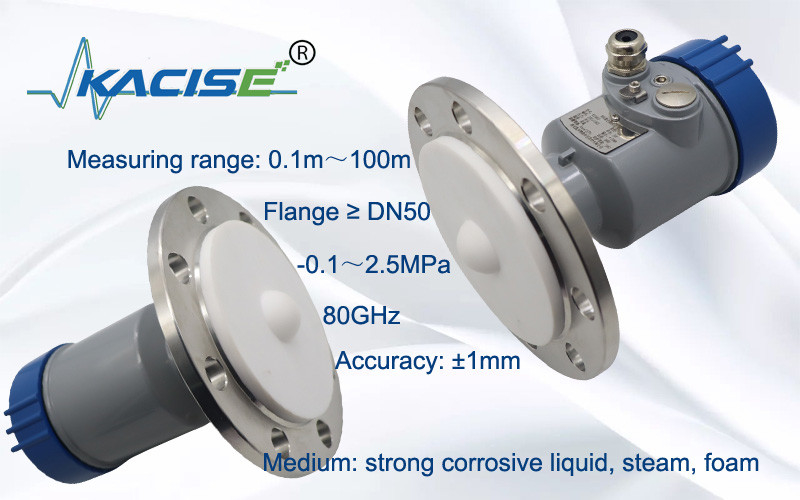

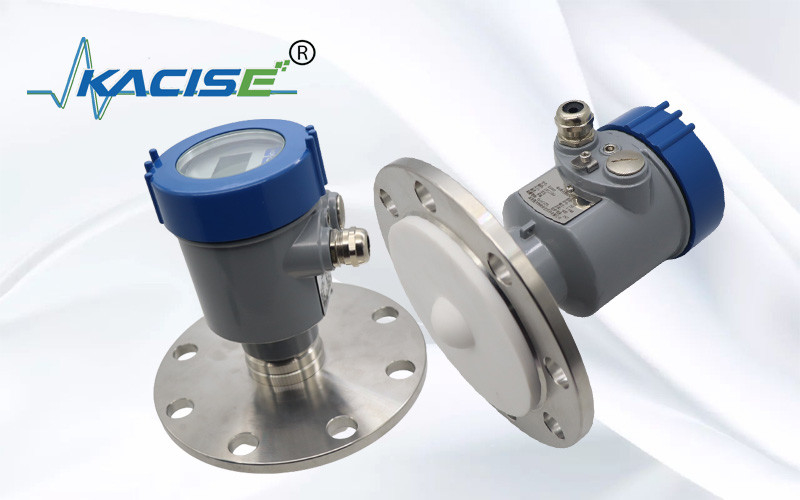

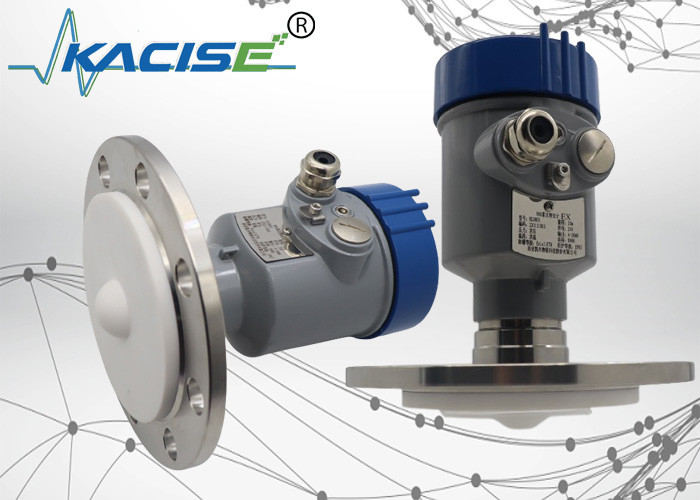

Радарный уровнемер OEM 80G с регулируемой частотой — замечательное устройство в области измерения уровня. Он имеет регулируемую частоту 80G, что позволяет ему с высокой точностью адаптироваться к различным сценариям применения. В этом передатчике используется передовая радиолокационная технология, которая излучает электромагнитные волны для определения уровня веществ. Он обеспечивает превосходную надежность и стабильность даже в суровых промышленных условиях. Функция регулируемой частоты дает возможность гибко работать с различными материалами и геометриями резервуаров. Благодаря точным результатам измерений он помогает отраслям оптимизировать производственные процессы, более эффективно управлять запасами и обеспечивать безопасность и эффективность операций.
![]()
Антенна радара передает узкий микроволновый импульс, который отражается обратно при достижении поверхности тестируемой среды, а затем снова принимается антенной системой. Сигналы передаются в электрическую цепь и затем преобразуются в сигналы уровня. Поскольку скорость передачи микроволнового излучения очень высока, время, необходимое для передачи микроволнового излучения до поверхности тестируемой среды и последующего отражения обратно, равно почти 0.![]()
| Модель | КЛД803 |
| Середина | сильная коррозионная жидкость, пар, пена |
| Диапазон измерения | 0,1 м~10/20/30/60/100 м |
| Технологическое присоединение | фланец ≥ DN50 |
| Температура процесса | -40~130℃ |
| Технологическое давление | -0,1~2,5 МПа |
| Размер антенны | Линзовая антенна диаметром 34 мм (в зависимости от размера фланца) |
| Материал антенны | ПТФЭ |
| Точность | ±1 мм (диапазон ниже 35 м) ±5 мм (диапазон от 35 м до 100 м) |
| Класс защиты | P67 |
| Центральная частота | 80 ГГц |
| Угол запуска | 3° |
| Источник питания | Двухпроводной/24 В постоянного тока/четырехпроводной/12~24 В постоянного тока/четырехпроводной/220 В переменного тока |
| Корпус | алюминий/нержавеющая сталь |
| Выходной сигнал | двухпроводной /4...20мА/протокол HART четырехпроводный /4...20мА/ RS485 Modbus |
При установке прибора избегайте установки его над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как мешалки и т. д.![]()
Источник питания
(4~20) мА/HART (2-проводной)
Источник питания и сигнал выходного тока используют двухжильный экранированный кабель. Пожалуйста, обратитесь к техническим данным для конкретного диапазона напряжения питания.
(4~20) мА (4-проводной/6-проводной)
Источник питания должен питаться отдельно, а для подачи питания и сигнала тока используется четырехжильный экранированный кабель (сигнал тока и интерфейс RS485 могут выводиться одновременно, а для одновременного вывода требуется шестижильный экранированный кабель).
RS485/Модбус
Источник питания требует отдельного питания, а для питания и цифрового сигнала используется четырехжильный экранированный кабель. (Токовой сигнал и интерфейс RS485 могут выводиться одновременно, для одновременного вывода требуется шестижильный экранированный кабель).
![]()
Пожалуйста, соблюдайте требования местных правил электромонтажа! Соблюдайте местные правила по охране труда и технике безопасности персонала. Все операции с электрическими компонентами прибора должны выполняться специалистами, прошедшими формальное обучение. Пожалуйста, проверьте паспортную табличку прибора, чтобы убедиться, что технические характеристики продукта соответствуют вашим требованиям. Убедитесь, что напряжение источника питания соответствует требованиям, указанным на паспортной табличке прибора.
Этот прибор полностью соответствует требованиям класса защиты IP66/67, пожалуйста, обеспечьте водонепроницаемость герметизирующей головки кабеля. Как показано ниже:![]()
Как убедиться, что установка соответствует требованиям IP67:
Угол луча
Угол луча — это угол луча, при котором плотность энергии радиолокационной волны достигает половины своего максимального значения (ширина 3 дБ). Микроволновые волны излучают сигналы за пределами диапазона луча и могут отражаться от мешающих объектов.![]()
| Диаметр линзовой антенны | Φ32 мм | Φ42 мм | Φ76 мм | Φ74,7 мм |
| Угол луча | 7° | 6° | 3° | 3° |
Чем больше размер антенны и меньше угол луча α, тем меньше эхо-помех будет генерироваться.
Для более точных измерений избегайте установки каких-либо внутренних устройств (таких как концевые выключатели, датчики температуры, основания, вакуумные кольца, нагревательные катушки, перегородки и т. д.) в зоне действия сигнального луча.
![]()
