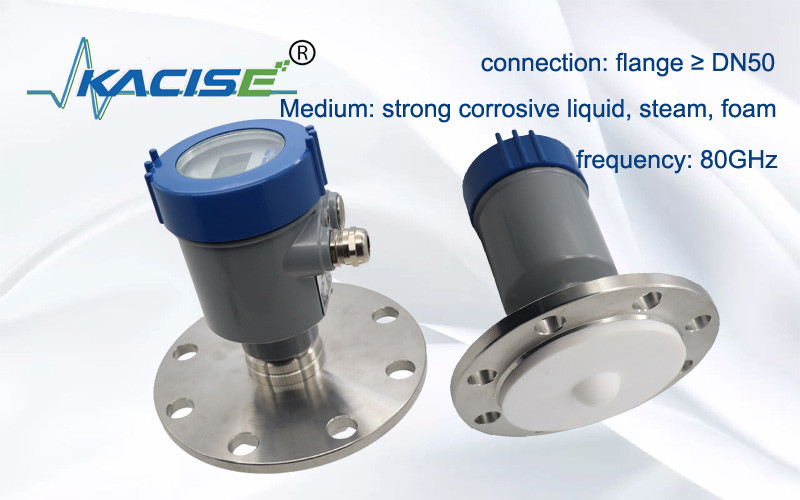

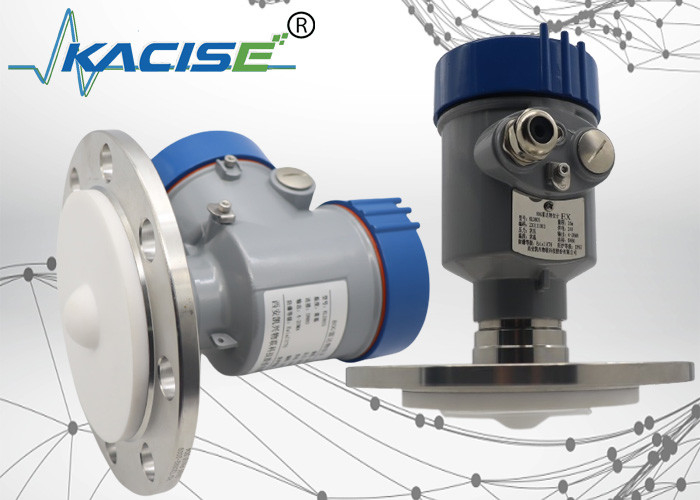

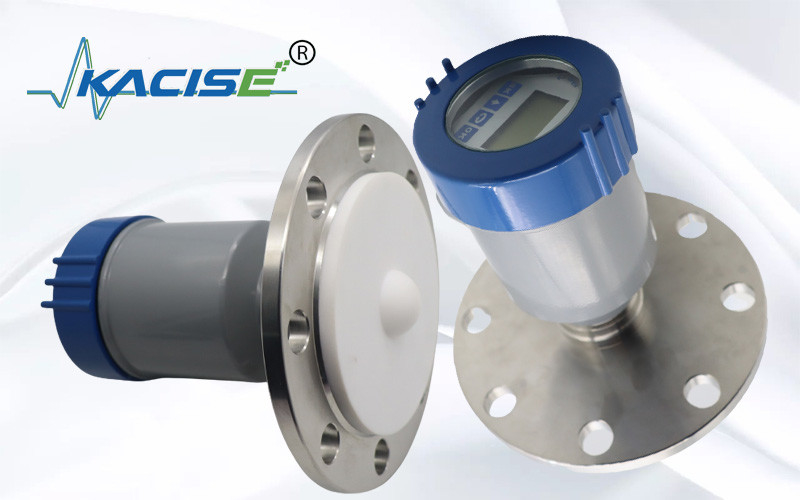

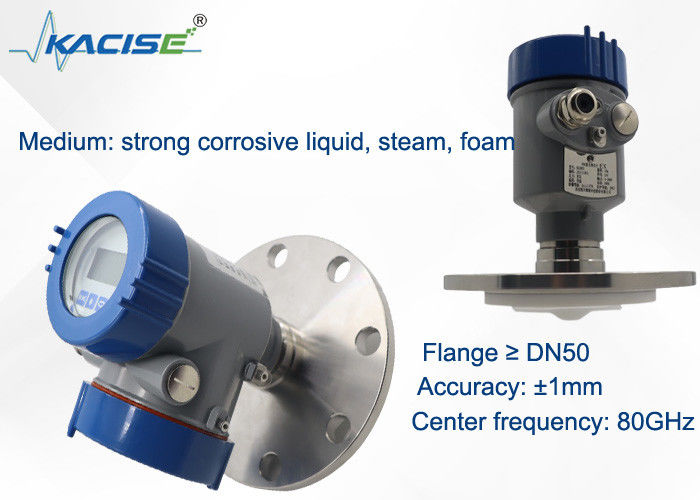

Передатчик уровня радиолокации 80 ГГц с выходом Modbus RS485 для измерения уровня дальности 100 м

Радарный уровнемер Kacision RS485 — это выдающееся и высокотехнологичное устройство, предназначенное для точного измерения уровня. Радарный датчик уровня с регулируемой частотой 80G обеспечивает исключительную гибкость и точность. Этот датчик можно точно настроить для адаптации к различным сценариям применения, обеспечивая оптимальную производительность в различных средах.

Преобразователь оснащен интерфейсом RS485, обеспечивающим бесперебойную связь с другими системами управления. Он позволяет легко интегрироваться в существующие системы промышленной автоматизации, обеспечивая эффективную передачу данных и удаленный мониторинг. Возможность измерения на расстоянии до 100 м делает его подходящим для широкого спектра резервуаров и емкостей для хранения, будь то в химической, нефтяной или водоочистной промышленности. Будучи OEM-продуктом, он предоставляет производителям возможность настраивать и интегрировать его в соответствии с конкретными требованиями проекта, улучшая общую функциональность и совместимость решения для измерения уровня. Прочная конструкция устройства обеспечивает надежную работу даже в суровых и сложных условиях, обеспечивая долгосрочное и стабильное измерение уровня.

Антенна радара передает узкий микроволновый импульс, который отражается обратно при достижении поверхности тестируемой среды, а затем снова принимается антенной системой. Сигналы передаются в электрическую цепь и затем преобразуются в сигналы уровня. Поскольку скорость передачи микроволнового излучения очень высока, время, необходимое для передачи микроволнового излучения до поверхности тестируемой среды и последующего отражения обратно, равно почти 0.

• Радар миллиметрового диапазона, точность измерения может достигать ± 2 мм, а минимальная слепая зона измерения составляет 0,05 м.
• Меньший размер антенны позволяет измерять больше условий работы.
• Разнообразие линзовых антенн, меньшие углы запуска, более концентрированная энергия, более сильные эхо-сигналы и более высокая надежность, чем у других радаров в тех же промышленных и горнодобывающих условиях.
• Он имеет более сильное проникновение и может нормально использоваться в случае налипания и конденсации.
• Динамический диапазон сигнала больше, а измерение сред с низкой диэлектрической проницаемостью более стабильно.
• Несколько режимов измерения, отклик радара в режиме быстрого измерения

При установке прибора избегайте установки его над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как мешалки и т. д.

Источник питания
(4～20) мА/HART (2-проводной)
Источник питания и сигнал выходного тока используют двухжильный экранированный кабель. Пожалуйста, обратитесь к техническим данным для конкретного диапазона напряжения питания.
(4～20) мА (4-проводной/6-проводной)
Источник питания должен питаться отдельно, а для подачи питания и сигнала тока используется четырехжильный экранированный кабель (сигнал тока и интерфейс RS485 могут выводиться одновременно, а для одновременного вывода требуется шестижильный экранированный кабель).
RS485/Модбус
Источник питания требует отдельного питания, а для питания и цифрового сигнала используется четырехжильный экранированный кабель. (Токовой сигнал и интерфейс RS485 могут выводиться одновременно, для одновременного вывода требуется шестижильный экранированный кабель).

Пожалуйста, соблюдайте требования местных правил электромонтажа! Соблюдайте местные правила по охране труда и технике безопасности персонала. Все операции с электрическими компонентами прибора должны выполняться специалистами, прошедшими формальное обучение. Пожалуйста, проверьте паспортную табличку прибора, чтобы убедиться, что технические характеристики продукта соответствуют вашим требованиям. Убедитесь, что напряжение источника питания соответствует требованиям, указанным на паспортной табличке прибора.

Этот прибор полностью соответствует требованиям класса защиты IP66/67, пожалуйста, обеспечьте водонепроницаемость герметизирующей головки кабеля. Как показано ниже:

Как убедиться, что установка соответствует требованиям IP67:

• Убедитесь, что уплотнительная головка не повреждена.
• Убедитесь, что кабель не поврежден.
• Убедитесь, что используемые кабели соответствуют требованиям правил электрического подключения.
• Перед подключением к электрическому интерфейсу согните кабель вниз, чтобы вода не попадала в корпус, см. ①.
• Пожалуйста, затяните кабельный ввод, см. ②.
• Пожалуйста, закройте неиспользуемый электрический интерфейс заглушкой, см. ③.

Угол луча
Угол луча — это угол луча, при котором плотность энергии радиолокационной волны достигает половины своего максимального значения (ширина 3 дБ). Микроволновые волны излучают сигналы за пределами диапазона луча и могут отражаться от мешающих объектов.

Чем больше размер антенны и меньше угол луча α, тем меньше эхо-помех будет генерироваться.
Для более точных измерений избегайте установки каких-либо внутренних устройств (таких как концевые выключатели, датчики температуры, основания, вакуумные кольца, нагревательные катушки, перегородки и т. д.) в зоне действия сигнального луча.
