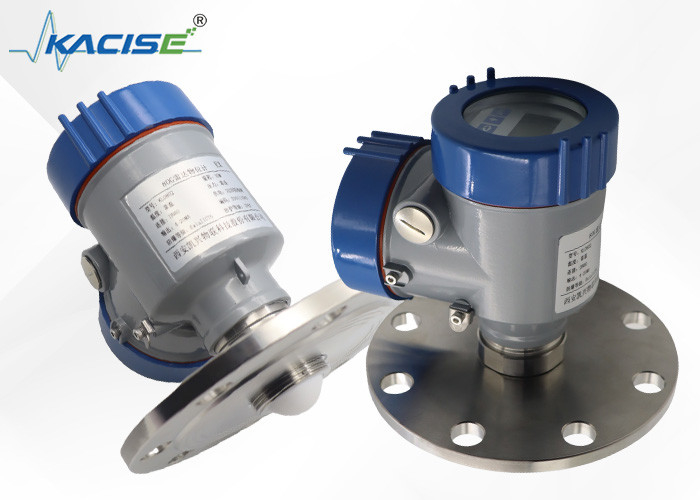

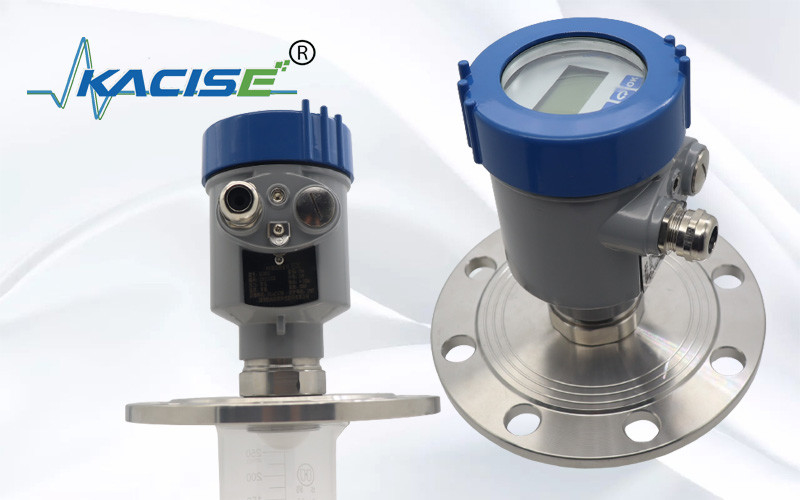

Радарный уровнемер OEM RS485 с точностью 1 мм для резервуара для хранения навозной жижи

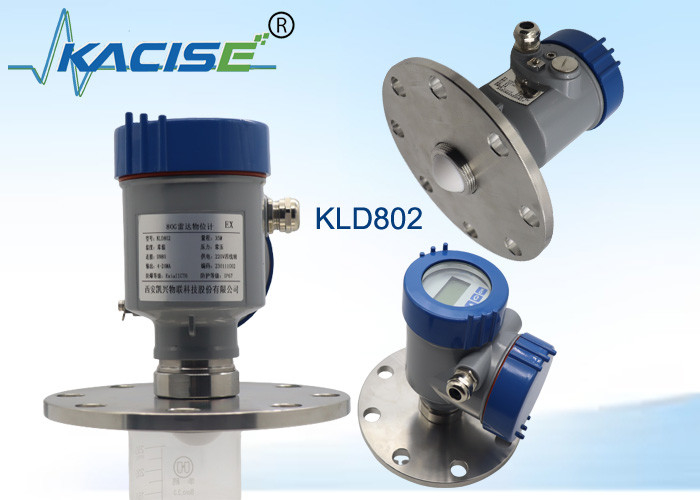

Радарный уровнемер KLD802 80G использует технологию непрерывного излучения с частотной модуляцией (FMCW). Антенна излучает высокочастотный FM-сигнал радара, и частота радиолокационного сигнала увеличивается линейно. Передаваемый радиолокационный сигнал принимается той же антенной после отражения от измеряемой среды. При этом разность частот между частотой передаваемого сигнала и частотой принимаемого сигнала пропорциональна измеряемому расстоянию. Собранный сигнал разности частот подвергается быстрому преобразованию Фурье (БПФ) для получения спектра отраженного эха, и на основе этого рассчитывается расстояние до измеряемой цели.
1. Размер продукта
2. Принцип работы
Антенна радара передает узкий микроволновый импульс, который отражается обратно при достижении поверхности тестируемой среды, а затем снова принимается антенной системой. Сигналы передаются в электрическую цепь и затем преобразуются в сигналы уровня. Поскольку скорость передачи микроволнового излучения очень высока, время, необходимое для передачи микроволнового излучения до поверхности тестируемой среды и последующего отражения обратно, равно почти 0.
3. Технические характеристики
- Радар миллиметрового диапазона, точность измерения может достигать ± 2 мм, а минимальная слепая зона измерения составляет 0,05 м.
- Меньший размер антенны позволяет измерять больше условий работы.
- Разнообразие линзовых антенн, меньшие углы запуска, более концентрированная энергия, более сильные эхо-сигналы и более высокая надежность, чем у других радаров в тех же промышленных и горнодобывающих условиях.
- Он имеет более сильное проникновение и может нормально использоваться в случае налипания и конденсации.
- Динамический диапазон сигнала больше, а измерение сред с низкой диэлектрической проницаемостью более стабильно.
- Несколько режимов измерения, отклик радара в режиме быстрого измерения

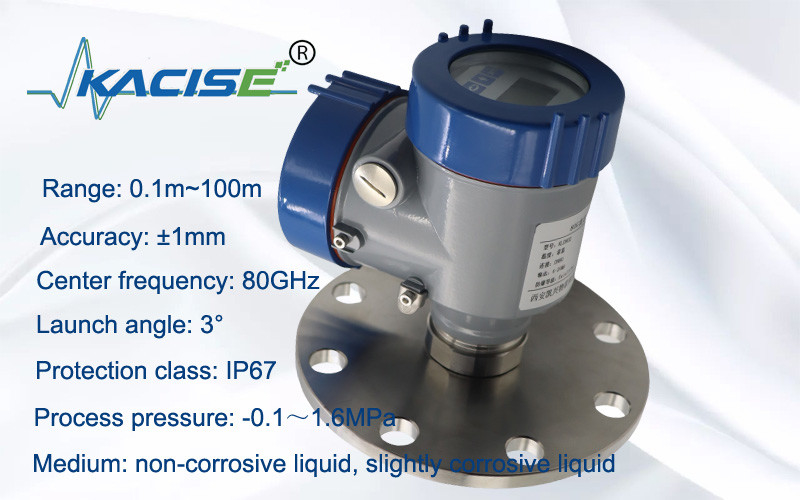

4. Технические характеристики и выбор модели.
| Модель |
КЛД802 |
| Середина |
неагрессивная жидкость, слабокоррозионная жидкость |
| Диапазон измерения |
0,1 м~10/20/30/60/100 м |
| Технологическое присоединение |
фланец ≥ DN80 |
| Температура процесса |
-40～110℃ |
| Технологическое давление |
-0,1～1,6 МПа |
| Размер антенны |
Антенна с линзой 32 мм |
| Материал антенны |
ПТФЭ |
| Точность |
±1 мм (диапазон ниже 35 м) ±5 мм (диапазон от 35 м до 100 м) |
| Класс защиты |
P67 |
| Центральная частота |
80 ГГц |
| Угол запуска |
3° |
| Источник питания |
Двухпроводной/24 В постоянного тока/четырехпроводной/12~24 В постоянного тока/четырехпроводной/220 В переменного тока |
| Корпус |
алюминий/пластик/нержавеющая сталь |
| Выходной сигнал |
двухпроводной /4...20мА/протокол HART четырехпроводный /4...20мА/ RS485 Modbus |
5. Требования к установке
При установке прибора избегайте установки его над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как мешалки и т. д.
6. Электрическое подключение
Источник питания
(4～20) мА/HART (2-проводной)
Источник питания и сигнал выходного тока используют двухжильный экранированный кабель. Пожалуйста, обратитесь к техническим данным для конкретного диапазона напряжения питания.
(4～20) мА (4-проводной/6-проводной)
Источник питания должен питаться отдельно, а для подачи питания и сигнала тока используется четырехжильный экранированный кабель (сигнал тока и интерфейс RS485 могут выводиться одновременно, а для одновременного вывода требуется шестижильный экранированный кабель).
RS485/Модбус
Источник питания требует отдельного питания, а для питания и цифрового сигнала используется четырехжильный экранированный кабель. (Токовой сигнал и интерфейс RS485 могут выводиться одновременно, для одновременного вывода требуется шестижильный экранированный кабель).
7. Подключение
8. Руководство по безопасности
Пожалуйста, соблюдайте требования местных правил электромонтажа! Соблюдайте местные правила по охране труда и технике безопасности персонала. Все операции с электрическими компонентами прибора должны выполняться специалистами, прошедшими формальное обучение. Пожалуйста, проверьте паспортную табличку прибора, чтобы убедиться, что технические характеристики продукта соответствуют вашим требованиям. Убедитесь, что напряжение источника питания соответствует требованиям, указанным на паспортной табличке прибора.
9. Степень защиты
Этот прибор полностью соответствует требованиям класса защиты IP66/67, пожалуйста, обеспечьте водонепроницаемость герметизирующей головки кабеля. Как показано ниже:
Как убедиться, что установка соответствует требованиям IP67:
- Убедитесь, что уплотнительная головка не повреждена.
- Убедитесь, что кабель не поврежден.
- Убедитесь, что используемые кабели соответствуют требованиям правил электрического подключения.
- Перед подключением к электрическому интерфейсу согните кабель вниз, чтобы вода не попадала в корпус, см. ①.
- Пожалуйста, затяните кабельный ввод, см. ②.
- Пожалуйста, закройте неиспользуемый электрический интерфейс заглушкой, см. ③.
10. Линейность датчика
Угол луча
Угол луча — это угол луча, при котором плотность энергии радиолокационной волны достигает половины своего максимального значения (ширина 3 дБ). Микроволновые волны излучают сигналы за пределами диапазона луча и могут отражаться от мешающих объектов.
| Диаметр линзовой антенны |
Антенна с объективом Φ32 мм |
Антенна с объективом Φ42 мм |
Антенна с объективом Φ76 мм |
Объектив Φ74,7 мм Антенна с продувкой воздухом |
| Угол луча |
7° |
6° |
3° |
3° |
Чем больше размер антенны и меньше угол луча α, тем меньше эхо-помех будет генерироваться.
Для более точных измерений избегайте установки каких-либо внутренних устройств (таких как концевые выключатели, датчики температуры, основания, вакуумные кольца, нагревательные катушки, перегородки и т. д.) в зоне действия сигнального луча.
