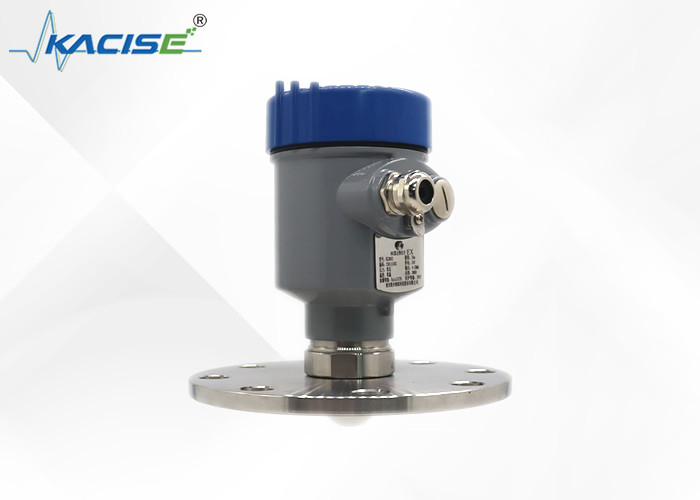

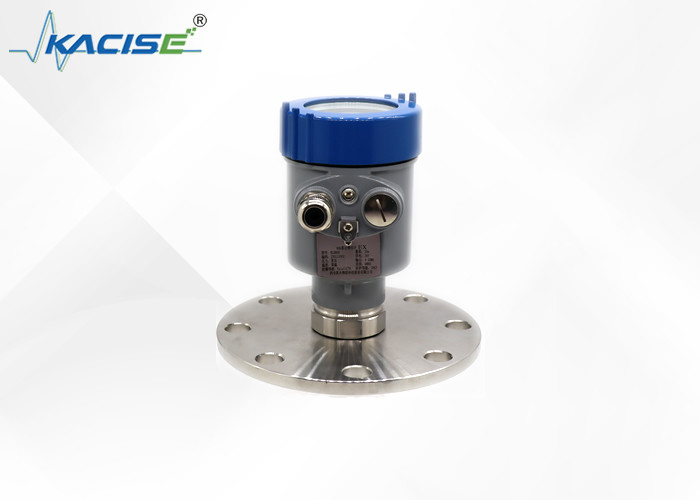

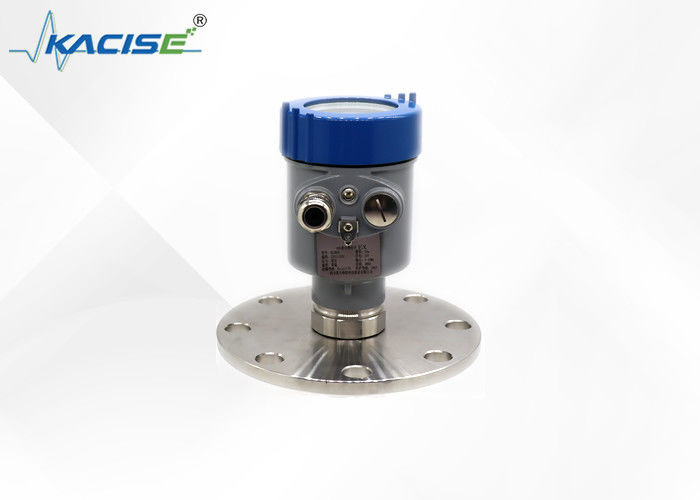

1 мм точность неконтактный радиолокационный уровень габарит OEM 100 м уровень водяного бака
Измерение
Неконтактный радиолокационный линиметр с точностью 1 мм - это выдающийся продукт.
предлагает чрезвычайно точные измерения с точностью до 1 мм.
Устройство подходит для измерения уровня резервуара до 100 м.
Конструкция без контакта уменьшает износ, обеспечивая надежный и долгосрочный
производительность для различных промышленных применений.
1. Размер продукта
2Принцип работы
Радарная антенна передает узкий микроволновый импульс, который будет отражен
возвращается, когда достигает поверхности испытываемой среды, а затем снова принимается
Сигналы должны передаваться на электрическую
Поскольку скорость передачи
Микроволновка так быстро, время, необходимое для передачи микроволновой
Площадь испытываемой среды, а затем отраженной обратно, почти равна 0.
3. Технические характеристики
- Радар с миллиметровыми волнами, точность измерений может достигать до ±2 мм, и
Минимальная слепая зона измерения составляет 0,05 м.
- Меньший размер антенны удовлетворяет измерения более рабочего
условия.
- Разнообразные антенны линз, меньшие углы запуска, более концентрированные
энергии, более сильные сигналы эхо, и более высокая надежность, чем другие радары
Продукция производится в тех же промышленных и горных условиях.
- Он обладает более сильным проникновением и может использоваться нормально в случае
сцепление и конденсация.
- Динамический диапазон сигнала больше, и измерение низкой диэлектрической
Постоянная среда более стабильна.
- Многократные режимы измерений, реакция радара в режиме быстрого измерения

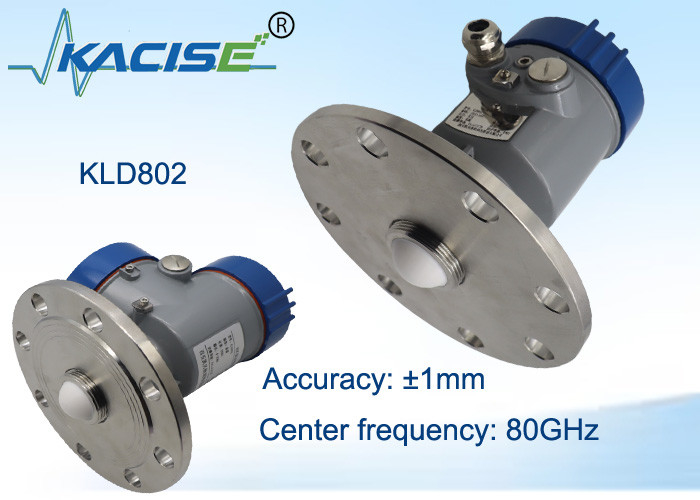

4Техническая спецификация и выбор модели
| Модель |
KLD802 |
| Средний |
не коррозионная жидкость, слабо коррозионная жидкость |
| Диапазон измерений |
0.1м~10/20/30/60/100м |
| Соединение процесса |
фланц ≥ DN80 |
| Температура процесса |
-40 ≈ 110°С |
| Давление процесса |
-0,1−1,6 МПа |
| Размер антенны |
Антенна 32 мм линзы |
| Материал антенны |
ПТФЕ |
| Точность |
±1мм (диапазон менее 35м) ±5мм (диапазон)
от 35 до 100 м) |
| Класс защиты |
P67 |
| Центральная частота |
80 ГГц |
| Угол запуска |
3° |
| Электрическое питание |
Двухпроводная / DC24V / четырехпроводная / DC12~24V /
четырехпроводная /AC220V |
| Корпус |
алюминий/пластик/нержавеющая сталь |
| Выходный сигнал |
Двухпроводный протокол /4...20mA/HART
четырёхпроводный / 4...20mA/ RS485 Modbus |
5Требования к установке
При установке прибора избегайте установки его над материалом
вход, и попытаться избежать различных объектов, которые влияют на сигнал, такие как
смешивающие лопатки и т.д.
6Электрическое соединение.
Силовое питание
(4?? 20) mA/HART ((2 провода)
Сигнал питания и выходного тока разделяют двухядерный защищенный
Пожалуйста, обратитесь к техническим данным для конкретного напряжения питания
Дальность.
(4 ′′ 20) мА ((4 провода/6 проводов)
Электрическое питание должно быть обеспечено отдельно, и четыре ядра защищен
кабель используется для питания и тока сигнала (тока сигнала
и интерфейс RS485 может быть выпущен одновременно, и шестиядерный
для одновременного выхода требуется защищенный кабель).
RS485/Modbus
Электрическое питание должно быть обеспечено отдельно, и четыре ядра защищен
Кабель используется для питания и цифрового сигнала.
интерфейс RS485 может быть выпущен одновременно, и шестиядерный защищенный
для одновременного вывода требуется кабель).
7Связь.
8Руководство по безопасности
Пожалуйста, соблюдайте требования местной электрической установки
Следуйте местным правилам по охране здоровья и безопасности персонала.
должны быть завершены операции на электрических компонентах прибора;
Профессионалы, прошедшие официальное обучение.
Название прибора для обеспечения соответствия спецификации продукта
Пожалуйста, убедитесь, что напряжение питания является постоянным
с требованиями, установленными на табличке с наименованием инструмента.
9. Степень защиты
Этот прибор полностью соответствует требованиям класса защиты IP66/67,
пожалуйста, убедитесь в водонепроницаемости уплотнительной головки кабеля, как показано ниже:
Как убедиться, что установка соответствует требованиям IP67:
- Убедитесь, что уплотнитель не поврежден.
- Убедитесь, что кабель не поврежден.
- Пожалуйста, убедитесь, что используемые кабели соответствуют требованиям
правила электрического подключения.
- Перед входом в электрический интерфейс, согнуть кабель вниз, чтобы убедиться
что вода не будет поступать в корпус, см. 1
- Пожалуйста, затяните кабельную железу, см. 2
- Пожалуйста, подключите неиспользуемый электрический интерфейс с помощью слепой розетки, см. 3
10Линейность датчика
Угол луча
Угол луча - это угол луча, при котором плотность энергии радара
Микроволны излучают сигналы, которые не могут быть обнаружены в микроволнах, когда волна достигает половины своего максимального значения (ширина 3 дБ).
Выходит за пределы диапазона луча и может отражаться помехами.
| Диаметр антенны объектива |
Φ32 мм
Антенна объектива
|
Φ42 мм
Антенна объектива
|
Φ76 мм
Антенна объектива
|
Φ74,7 мм
Антенна с очисткой воздуха
|
| Угол луча |
7° |
6° |
3° |
3° |
Чем больше размер антенны и чем меньше угол луча α, тем меньше
Будут созданы эхо помех.
Для более точных измерений избегайте установки любых внутренних устройств (таких как
как ограничительные переключатели, датчики температуры, основания, вакуумные кольца, нагревательные катушки,
излучения и т.д.) в диапазоне сигнального луча.
