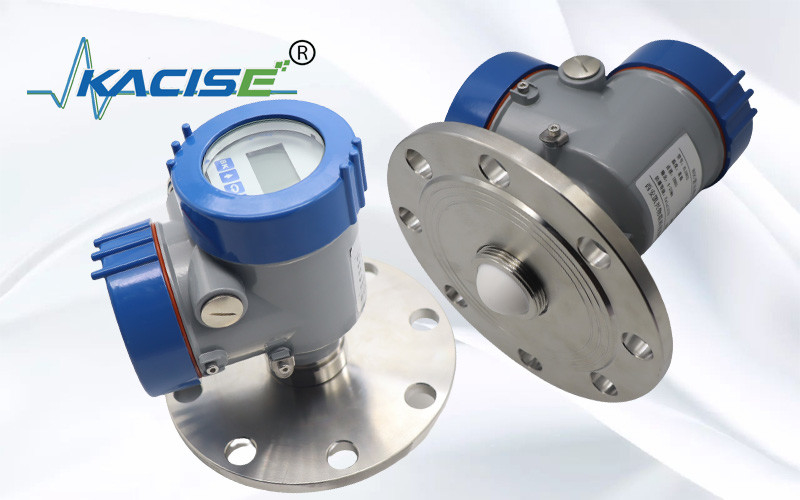

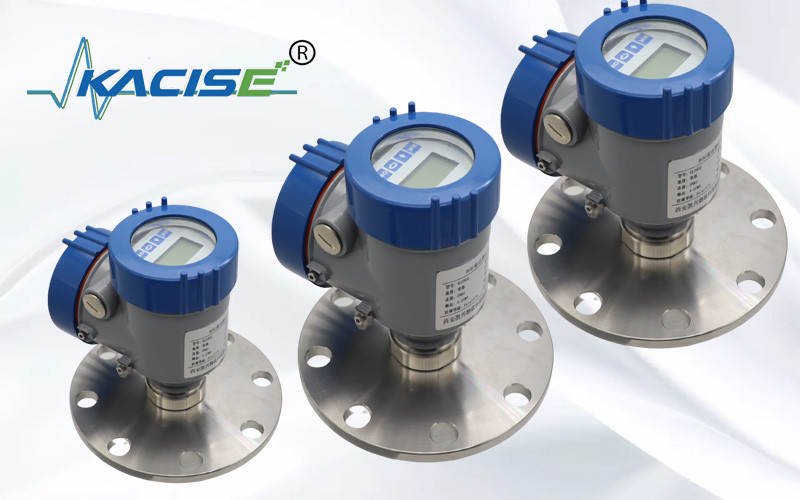

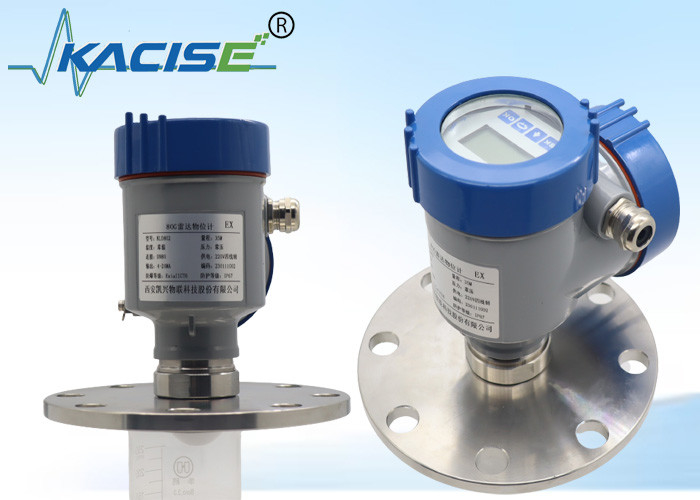

KLD802 передатчик радиолокатора высокой точности 1mm OEM 80G ровный для цистерны с водой

KLD802 OEM 80G Высокая точность 1 мм Радарная передача уровня для резервуара с водой


KLD802 80G радиолокационный измеритель уровня использует технологию частотной модулированной непрерывной волны (FMCW). Антенна излучает высокочастотный радиолокационный сигнал FM,и частота радиолокационного сигнала увеличивается линейноПереданный радиолокационный сигнал принимается той же антенной после отражения на измеряемой среде.разница частот между частотой передаваемого сигнала и частотой принимаемого сигнала пропорциональна измеренному расстояниюСобранный сигнал частотной разницы подвергается быстрой трансформации Фурье (FFT) для получения спектра отраженного эхо,и расстояние до измеряемой цели рассчитывается на основе этого.

1Размер продукта





2Принцип работы

Радарная антенна передает узкий микроволновой импульс, который будет отражаться обратно, когда достигнет поверхности испытываемой среды, а затем снова будет принят системой антенны.Сигналы должны передаваться в электрическую цепь и затем преобразовываться в сигналы уровня.Поскольку скорость передачи микроволн очень быстрая, время, необходимое для передачи микроволн на поверхность испытываемой среды, а затем отражения обратно, почти равно нулю.

- Что?
3. Технические характеристики

Радар с миллиметровой волной, точность измерения может достигать до ±2 мм, а минимальная слепая зона измерения составляет 0,05 м.
Уменьшенный размер антенны позволяет измерять больше рабочих условий.
- Разнообразие линзовых антенн, меньшие углы запуска, более концентрированная энергия, более сильные сигналы эхо и более высокая надежность, чем другие радиолокационные продукты в тех же промышленных и горных условиях.
У него более сильное проникновение и его можно использовать в случае сцепления и конденсации.
Динамический диапазон сигнала больше, а измерение низких диэлектрических постоянных сред более стабильно.
¢ Многократные режимы измерений, реакция радара в режиме быстрого измерения

4Техническая спецификация и выбор модели

5Требования к установке
При установке прибора избегайте установки его над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как перемешивание веслов и т. д.


6Электрическое соединение.

Силовое питание
(4?? 20) mA/HART ((2 провода)
Сигнал питания и выходный ток разделяют двухъядерный защищенный кабель.

(4 ′′ 20) мА ((4 провода/6 проводов)
Электрическое питание должно быть подано отдельно.и четырехъядерный защищенный кабель используется для питания и токового сигнала (точный сигнал и интерфейс RS485 могут выходить одновременно, и для одновременного выхода требуется шестиядерный защищенный кабель).

RS485/Modbus
Силовое питание должно быть подано отдельно, и для питания и цифрового сигнала используется четырёхъядерный защищенный кабель. (Текущий сигнал и интерфейс RS485 могут выходить одновременно,и для одновременного выхода требуется шестиядерный защищенный кабель).

7- Соединение.

8Руководство по безопасности

Пожалуйста, соблюдайте требования местных правил электроустановок!Все операции с электрическими компонентами прибора должны выполняться профессионалами, прошедшими официальную подготовку.Пожалуйста, проверьте табличку наименования прибора, чтобы убедиться, что спецификация продукта соответствует вашим требованиям.Пожалуйста, убедитесь, что напряжение питания соответствует требованиям, указанным на табличке на приборе.

9.Степень защиты

Этот прибор полностью соответствует требованиям класса защиты IP66/67, пожалуйста, убедитесь в водонепроницаемости уплотнительной головки кабеля.

Как убедиться, что установка соответствует требованиям IP67:
Убедитесь, что уплотнитель не поврежден.
Убедитесь, что кабель не поврежден.
Пожалуйста, убедитесь, что используемые кабели соответствуют требованиям правил электрического подключения.
Перед входом в электрический интерфейс, согнуть кабель вниз, чтобы убедиться, что вода не будет течь в корпус, см. 1
Пожалуйста, затяните кабельную железу, см. 2
Пожалуйста, подключите неиспользуемый электрический интерфейс с помощью слепой розетки, см. 3

10Линейность датчика

Угол луча
Угол луча - это угол луча, при котором плотность энергии радиолокационной волны достигает половины ее максимального значения (ширина 3 дБ).Микроволны излучают сигналы за пределами диапазона луча и могут отражаться помешающими объектами.





Чем больше размер антенны и чем меньше угол луча α, тем меньше будет генерироваться эхо помех.
Для более точных измерений избегайте установки каких-либо внутренних устройств (таких как ограничительные переключатели, датчики температуры, основания, вакуумные кольца, нагревательные катушки, баффлы и т. д.).) в диапазоне сигнального луча.
