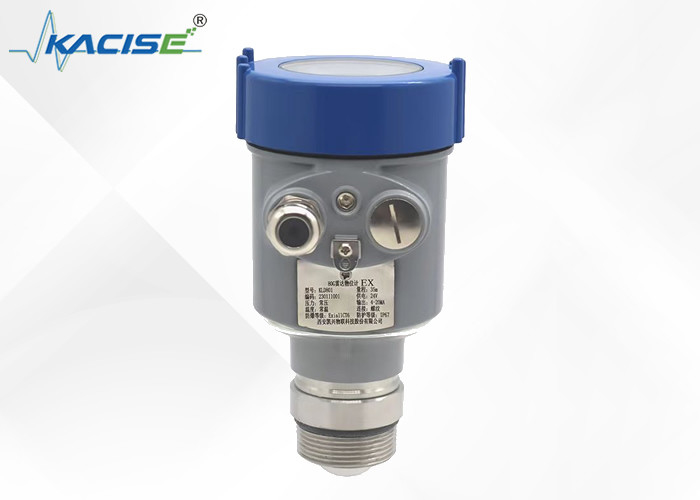

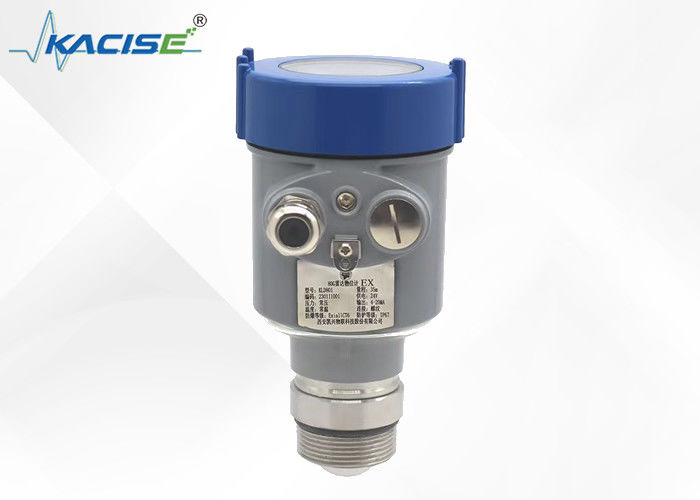

Кацизный 80 ГГц радиолокационный измеритель уровня для не коррозионной жидкости с выходом 4-20 мА и дальностью 30 м

Касисе 4 - 20мА 30м неагрессивный радар измерения уровня жидкости 80Г
Радарный уровнемер Kasized 4–20 мА, 30 м, неагрессивный уровень жидкости 80G, является замечательным продуктом. Он специально разработан для точного измерения уровня неагрессивных жидкостей. Благодаря выходному сигналу 4–20 мА и диапазону измерения до 30 метров он обеспечивает надежные и точные данные. Радарная технология 80G обеспечивает превосходную производительность даже в сложных условиях. Он подходит для различных промышленных применений, где контроль уровня жидкости имеет решающее значение. Его расширенные функции обеспечивают эффективную работу и способствуют улучшению управления процессами, помогая отраслям оптимизировать производство и обеспечить бесперебойную работу операций, связанных с хранением и управлением жидкостями.

1. Размер продукта

2. Принцип работы
Антенна радара передает узкий микроволновый импульс, который отражается обратно при достижении поверхности тестируемой среды, а затем снова принимается антенной системой. Сигналы передаются в электрическую цепь и затем преобразуются в сигналы уровня. Поскольку скорость передачи микроволнового излучения очень высока, время, необходимое для передачи микроволнового излучения до поверхности тестируемой среды и последующего отражения обратно, равно почти 0.

3. Технические характеристики

• Радар миллиметрового диапазона, точность измерения может достигать ± 2 мм, а минимальная слепая зона измерения составляет 0,05 м.
• Меньший размер антенны позволяет измерять больше условий работы.
• Разнообразие линзовых антенн, меньшие углы запуска, более концентрированная энергия, более сильные эхо-сигналы и более высокая надежность, чем у других радаров в тех же промышленных и горнодобывающих условиях.
• Он имеет более сильное проникновение и может нормально использоваться в случае налипания и конденсации.
• Динамический диапазон сигнала больше, а измерение сред с низкой диэлектрической проницаемостью более стабильно.
• Несколько режимов измерения, отклик радара в режиме быстрого измерения

4. Технические характеристики и выбор модели.

5. Требования к установке
При установке прибора избегайте установки его над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как мешалки и т. д.

6. Электрическое подключение
Источник питания
(4～20) мА/HART (2-проводной)
Источник питания и сигнал выходного тока используют двухжильный экранированный кабель. Пожалуйста, обратитесь к техническим данным для конкретного диапазона напряжения питания.
(4～20) мА (4-проводной/6-проводной)
Источник питания должен питаться отдельно, а для подачи питания и сигнала тока используется четырехжильный экранированный кабель (сигнал тока и интерфейс RS485 могут выводиться одновременно, а для одновременного вывода требуется шестижильный экранированный кабель).
RS485/Модбус
Источник питания требует отдельного питания, а для питания и цифрового сигнала используется четырехжильный экранированный кабель. (Токовой сигнал и интерфейс RS485 могут выводиться одновременно, для одновременного вывода требуется шестижильный экранированный кабель).

7. Подключение

8. Руководство по безопасности
Пожалуйста, соблюдайте требования местных правил электромонтажа! Соблюдайте местные правила по охране труда и технике безопасности персонала. Все операции с электрическими компонентами прибора должны выполняться специалистами, прошедшими формальное обучение. Пожалуйста, проверьте паспортную табличку прибора, чтобы убедиться, что технические характеристики продукта соответствуют вашим требованиям. Убедитесь, что напряжение источника питания соответствует требованиям, указанным на паспортной табличке прибора.

9. Степень защиты
Этот прибор полностью соответствует требованиям класса защиты IP66/67, пожалуйста, обеспечьте водонепроницаемость герметизирующей головки кабеля. Как показано ниже:

Как убедиться, что установка соответствует требованиям IP67:
Убедитесь, что уплотнительная головка не повреждена.
Убедитесь, что кабель не поврежден.
Убедитесь, что используемые кабели соответствуют требованиям правил электрического подключения.
Перед подключением к электрическому интерфейсу согните кабель вниз, чтобы вода не попадала в корпус, см. ①.
Пожалуйста, затяните кабельный ввод, см. ②.
Пожалуйста, закройте неиспользуемый электрический интерфейс заглушкой, см. ③.

10. Линейность датчика
Угол луча
Угол луча — это угол луча, при котором плотность энергии радиолокационной волны достигает половины своего максимального значения (ширина 3 дБ). Микроволновые волны излучают сигналы за пределами диапазона луча и могут отражаться от мешающих объектов.

Чем больше размер антенны и меньше угол луча α, тем меньше эхо-помех будет генерироваться.
Для более точных измерений избегайте установки каких-либо внутренних устройств (таких как концевые выключатели, датчики температуры, основания, вакуумные кольца, нагревательные катушки, перегородки и т. д.) в зоне действия сигнального луча.
Демонстрация продукции серии KLD800
