KLD805 80GHz радиолокационный передатчик уровня для сильной коррозионной жидкости с точностью ±1 мм и технологией FMCW

КЛД800 серии 80G радиолокационный измеритель уровня принимает технологию частотной модулированной непрерывной волны (FMCW). Антенна излучает высокочастотный радиолокационный сигнал FM,и частота радиолокационного сигнала увеличивается линейноПереданный радиолокационный сигнал принимается той же антенной после отражения на измеряемой среде.разница частот между частотой передаваемого сигнала и частотой принимаемого сигнала пропорциональна измеренному расстояниюСобранный сигнал частотной разницы подвергается быстрой трансформации Фурье (FFT) для получения спектра отраженного эхо,и расстояние до измеряемой цели рассчитывается на основе этого.

• Радар с миллиметровой волной, точность измерения может достигать до ±2 мм, а минимальная слепая зона измерения составляет 0,05 м.
• Меньший размер антенны позволяет измерять больше рабочих условий.
• Разнообразие линзовых антенн, меньшие углы запуска, более концентрированная энергия, более сильные сигналы эхо и более высокая надежность, чем другие радиолокационные продукты в тех же промышленных и горных условиях.
• Он обладает более сильным проникновением и может использоваться нормально в случае адгезии и конденсации.
• Динамический диапазон сигнала больше, а измерение низких диэлектрических постоянных сред более стабильно.
• Многократный режим измерения, реакция радара в режиме быстрого измерения.

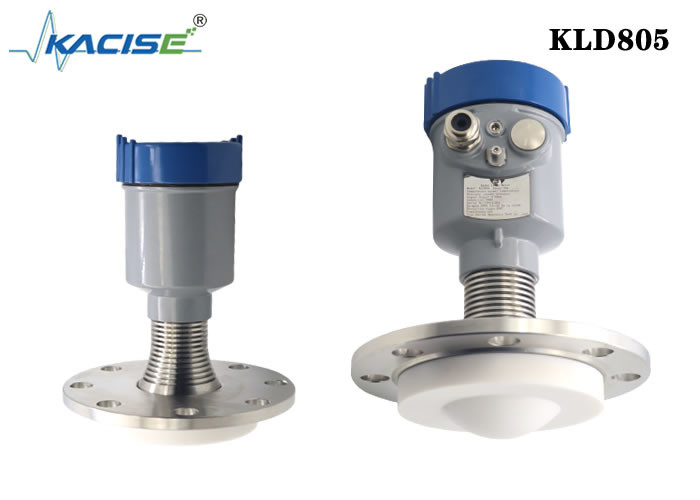

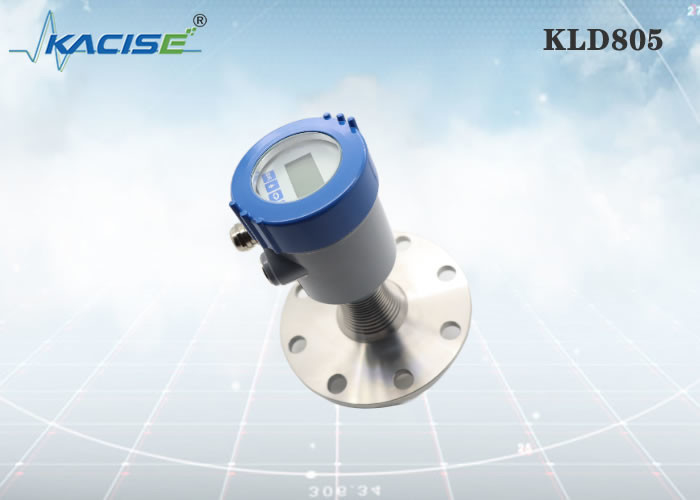

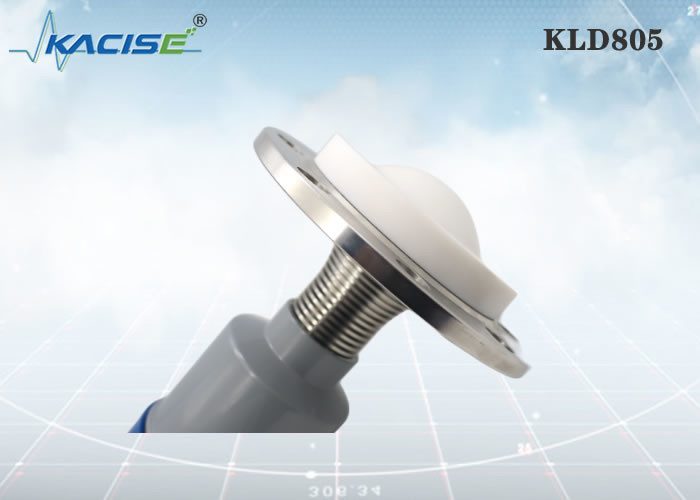

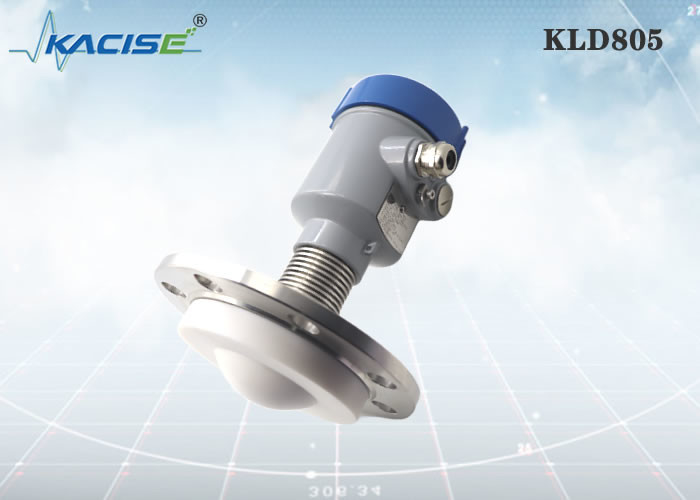

KLD805

Средний: сильная коррозионная жидкость, пар, пена, высокая температура и высокое давление Диапазон измерений: 0,1 м~10/20/30/60/100 м Процессовое соединение: фланц ≥ DN80 Температура процесса: -40 ≈ 200°C Процессуальное давление: -0,1−2,5 МПа Размер антенны: 76 мм антенна объектива (согласно размеру фланца) Материал антенны: ПТФЕ/общая наполнитель Точность: ±1 мм Класс защиты: IP67 Центральная частота: 80 ГГц Угол запуска: 3° Источник питания: двухпроводный /DC24V четырехпроводная /DC12~24V Оболочка: алюминий / пластик / нержавеющая сталь Выходный сигнал: двухпроводной протокол /4...20mA/HART четырехпроводный 4...20mA/ RS485 Modbus

При использовании фланцевой установки минимальное расстояние между прибором и стенкой резервуара должно быть 200 мм.

1 плоскость даты

2 центра сосуда или оси симметрии

При установке прибора избегайте установки над входом материала и старайтесь избегать различных предметов, влияющих на сигнал, таких как перемешивание веслов и т. д.

При чрезвычайно сложных условиях работы прибор может нормально работать, если в зоне с радиусом 20 см в центре точки установки нет препятствий.

Диаграмма соединения установки:

Максимальная высота установки катушки H max зависит от диаметра установки катушки D и размера угла запуска продукта.

Слишком длительное соединение установки повлияет на работу радаров.

Единица в мм:

Единица в мм:
