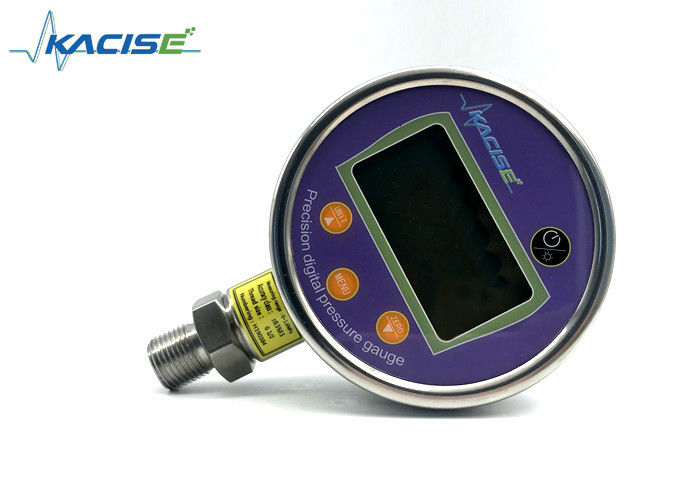

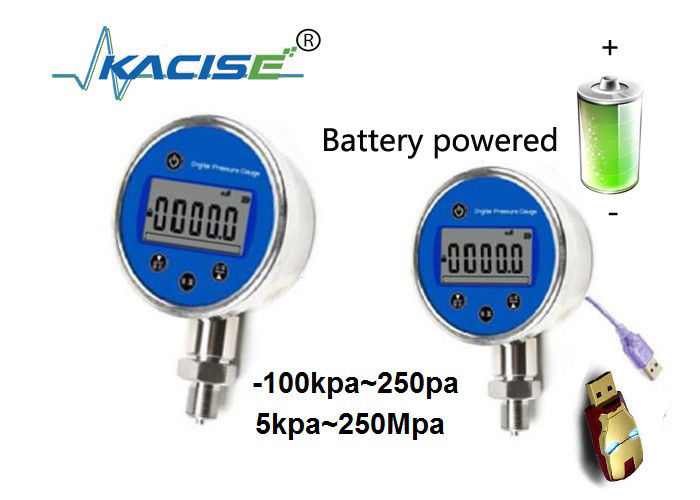

IP66 Цифровой датчик давления с высокой точностью и регистратором данных

1. Обзор

Цифровой точечный датчик давления KPG201C использует высокоточную маломощную крупномасштабную интегральную схему в качестве основного устройства, которое в основном состоит из высокоточного измерительного чипа,схема защиты зарядки батареи, датчик и схема обработки сигнала.

Продукт использует микропроцессор для автоматической компенсации и коррекции нулевого дрейфа прибора, нелинейности и т.д.,и использует высокопроизводительные устройства, такие как датчики давления с высокой стабильностью, для обеспечения точности и надежности прибора. Измеритель может устанавливать различные параметры функции самостоятельно, приложение гибкое, и различные функции могут быть выбраны.и время хранения может устанавливаться самостоятельно.

2. Особенности

1. Различные параметры могут быть установлены в соответствии с требованиями пользователя в любое время и в любом месте, и приложение гибкое и удобное.
2. Специальные приборы измерения давления могут быть настроены в соответствии с требованиями пользователя.
3. Программное обеспечение выполняет температурную компенсацию с высокой точностью и широкой рабочей температурой.

3. Параметры

4. Панель отображения и клавиши

1, Описание кнопки

• Кнопка "Включение": <1> Используется для включения и выключения датчика давления;
• <2> Выйти из интерфейса настроек.
• Кнопка "Меню": <1> Долгое нажатие для входа в интерфейс пароля;
• <2> короткое нажатие, чтобы войти в состояние связи.
• кнопка "Нуль": <1> Нажмите на эту кнопку, чтобы автоматически исправить давление нулевого смещения;
• <2> Установите функцию интерфейса вниз.
• кнопка "Заднего освещения": <1> короткое нажатие, чтобы включить и выключить фон;
• <2> Функция "вверх", когда в интерфейсе настройки;
• <3> Длительное нажатие для входа и выхода из состояния хранения.

2. Показывать описание

5. Калибровка

Если показатель давления неточен и требуется калибровка давления, обратитесь в компанию и объясните профессионалу.

Примечание: Непрофессионалам не разрешается калибровывать датчик давления, чтобы избежать серьезного повреждения датчика давления.

6. Использование основных функций

1Включаю и выключаю.

После включения питания на экране отображается диапазон прибора.

2Заднее освещение включено и выключено.

Для включения/выключения подсветки короткое нажатие unit , а цвет белый.

3Давление чисто.

Если текущее значение измерения давления находится в пределах нулевого калибровочного диапазона, нажмите на клапан "Нулевой" для удаления измеренного значения.В случае успеха, будет отображаться "CAL-0".

4. Запись данных

Нажмите и удерживайте нажатие unit это означает, что он в настоящее время в состоянии хранения.Если хранилище заполнено, то на датчике будет отображаться "FULL".

Примечание: Состояние хранения автоматически выходит после перезагрузки.

5. Общение

Прежде чем общаться, сначала подключите датчик к компьютеру, затем нажмите кнопку меню, чтобы войти в начальную работу USB.программное обеспечение компьютера будет открыто для следующего шага. Если "LOAD" отображается в течение нескольких секунд, то "ERR-C" отображается в течение нескольких секунд, а затем возвращается к нормальному интерфейсу, то он терпит неудачу.Вы можете изменить линию связи или перезапустить датчик давления, чтобы снова работатьПосле того, как передача данных завершена, нажмите клавишу открыть, чтобы вернуться к нормальному интерфейсу.

Примечание: после входа в состояние связи, датчик давления автоматически выходит из состояния хранения.

7. Настройка инструкций меню

1) ввести в меню

Перед входом в меню настройки необходимо ввести пароль, который составляет 503.

1. Нажмите и удерживайте кнопку меню в течение примерно 5 секунд, на экране отображается интерфейс ввода пароля P---; пароль вводится слева направо;

2. При вводе клавиша вверх - число +, клавиша вниз - число -, клавиша меню определяется числом, а пароль "503" вводится для входа в интерфейс настроек.

Примечание: Если пароль введен неправильно, будет отображаться Err-0 и вернется к нормальному интерфейсу.

2) установить параметры меню

В меню установки есть два варианта:

• 1-Int
• 2-Mod

Объясните следующее:

1. <1-Int> Использовать этот пункт для установки времени интервала хранения;
2. <2-Mod> Используйте этот элемент для настройки режима датчика давления.

Нажмите клавиши ?? Backlight?? и ?? zero?? для выбора двух вышеперечисленных вариантов, нажмите кнопку ?? Menu?? для входа в настройки выбранного элемента и нажмите кнопку ?? Shutdown ?? для возвращения к нормальному интерфейсу.

3). установить интервал хранения

После ввода этого интерфейса отображается текущее время интервала хранения (в секундах).нажмите клавиши “Backlight” и “Correct Zero”, чтобы добавить или вычесть число. Первый бит установлен. После этого нажмите кнопку Menu для ввода второго настройки. После завершения настройки, если число находится в диапазоне (1-7200),Он будет хранить и возвращаться к предыдущему интерфейсу. В это время настройка завершена. Если она находится за пределами диапазона, она будет отображаться. "Err-0" и вернуться к предыдущему интерфейсу, который все еще является последним данным настройки.Нажмите кнопку "Отключение" в любое время, чтобы выйти из текущей операции и вернуться на предыдущий экран.

Примечание: заводская скорость измерения прибора составляет 0010 (10 секунд один раз)

4) настройка режима

После входа в этот интерфейс отображается текущий режим. Нажмите Нажмите кнопку .

Выберите Mod1, частота отбора проб давления при датчике давления составляет 1 секунду;

Выберите Mod2, частота отбора проб давления датчика - установленное время интервала хранения.

Стрелка вверх - это флаг режима, который отображается как Mod2 и не отображается как Mod1.

При нормальных обстоятельствах, если вы хотите проверить датчик давления, вы можете использовать Mod1. Частота отбора проб давления Mod2 связана с установленным интервалом хранения.

Примечание: При использовании функции хранения рекомендуется использовать Mod2 для продления срока службы батареи.и автоматически входит в режим настройки до последнего отключения после перезагрузки.

8. Операция функции хранения

1. Удаление данных

   После ввода в интерфейс ввода пароля, введите пароль 600, нажмите кнопку меню, датчик давления отображает ОК, удаление данных завершено и возвращается нормальный интерфейс.

2. Посмотрите на время

   После ввода в интерфейс ввода пароля, введите пароль 601, датчик давления отобразит год-месяц-день-час-минуту-секунду и автоматически вернется к нормальному интерфейсу.

3. просмотреть количество записей

   После ввода в интерфейс ввода пароля, введите пароль 6026, датчик давления отобразит количество данных, которые в настоящее время хранятся, и автоматически вернется к нормальному интерфейсу.

9Установка и обслуживание

1. установка

   1. Измеритель должен быть установлен в вертикальной горизонтальной плоскости.
   2. Обратите внимание на соответствие диапазона давления при использовании с насосом давления или другими приборами.
   3. При давлении 0, если цифровой дисплей датчика давления не равен 0, для обеспечения точности измерения, пожалуйста, используйте кнопку "Нуль" для выполнения нулевой калибровки.
   4. Прежде чем устанавливать цифровой счетчик на устройство, проверьте, чист ли заголовок.

2. обслуживание

   1. Прибор является высокоточным измерительным прибором, который должен быть выбран в циркуляции воздуха, легко наблюдать, легко обслуживать и управлять.
   2. Несмотря на то, что цифровой датчик давления может превышать давление в 1,2 раза во время использования, это повлияет на точность измерения и повредит прибор.Рекомендуется пользователю использовать счетчик в соответствии с диапазоном.
   3. Когда точный цифровой прибор измерения давления LCD экран показывает, что напряжение батареи является пространством, пожалуйста, зарядите его немедленно, чтобы обеспечить нормальную работу измерения.,время зарядки 3~4 часа.
