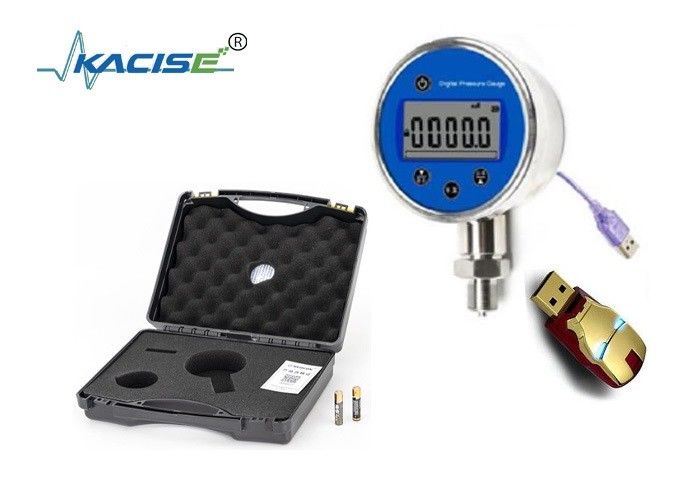

Высокоточный цифровой манометр с точностью 0,02% с защитой IP66 и цифровым хранилищем для 11000 точек данных

1. Обзор

Прецизионный цифровой манометр KPG201C использует высокоточную маломощную крупномасштабную интегральную схему в качестве основного устройства, которое в основном состоит из высокоточного измерительного чипа, схемы защиты зарядки аккумулятора, датчика и схемы обработки сигналов.

В продукте используется микропроцессор для автоматической компенсации и исправления дрейфа нуля прибора, нелинейности и т. д., а также используются высокопроизводительные устройства, такие как датчики давления с высокой стабильностью, для обеспечения точности и надежности прибора. Счетчик может самостоятельно устанавливать различные параметры функций, приложение является гибким, и можно выбирать различные функции. Можно хранить до 11000 фрагментов данных, а время хранения можно установить самостоятельно.

2. Особенности

1. Различные параметры могут быть установлены в соответствии с требованиями пользователя в любое время и в любом месте, а приложение является гибким и удобным.
2. Манометры со специальными функциями могут быть настроены в соответствии с требованиями пользователя.
3. Программное обеспечение выполняет температурную компенсацию с высокой точностью и широким диапазоном рабочих температур.

3. Параметры

4. Панель дисплея и клавиши

5. Калибровка

Если показания давления неточны и требуется калибровка давления, обратитесь в компанию и объясните это профессионалу.

Примечание. Непрофессионалам не разрешается калибровать манометр во избежание серьезного повреждения манометра.

6. Использование основных функций

1. Включение и выключение питания

   Коротко нажмите кнопку «Питание», чтобы включить или выключить датчик. После включения питания на экране отобразится диапазон манометра.

2. Подсветка включается и выключается

   Короткое нажатие «единицы», чтобы включить/выключить подсветку, цвет белый. Подсветка выключается автоматически через 5 секунд.

3. Давление сбросилось

   Прижмите порт манометра к атмосфере. Если текущее измеренное значение давления находится в диапазоне калибровки нуля, нажмите «ноль», чтобы очистить измеренное значение. В случае успеха отобразится «CAL-0».

4. Запись данных

   Нажмите и удерживайте «единицу» около 5 секунд, чтобы запустить/остановить функцию регистрации данных манометра. См. описание дисплея. Если отображается значок сохранения, это означает, что в данный момент он находится в состоянии хранения, в противном случае он не будет сохранен. Если хранилище заполнено, на манометре будет отображаться «FULL».

   Примечание. Состояние хранилища автоматически отключается после перезагрузки.

5. Коммуникация

   Прежде чем установить связь, сначала подключите манометр к компьютеру, затем нажмите кнопку меню, чтобы войти в начальную операцию USB. Если отображается «ОК», компьютерное программное обеспечение будет открыто для следующего шага. Если «LOAD» отображается в течение нескольких секунд, затем «ERR-C» отображается в течение нескольких секунд, а затем возвращается к нормальному интерфейсу, то происходит сбой. В это время вы можете изменить линию связи или перезапустить манометр, чтобы он снова начал работать. После завершения передачи данных нажмите открытую клавишу, чтобы вернуться к обычному интерфейсу.

   Примечание. После входа в режим связи манометр автоматически выйдет из режима хранения.

7. Инструкции меню настройки

1. войти в меню

   Прежде чем войти в меню настройки, вы должны ввести свой пароль, а пароль — «503». Метод работы следующий:

   1. Нажмите и удерживайте кнопку меню около 5 секунд, на экране отобразится интерфейс ввода пароля «P ---»; пароль вводится слева направо;
   2. При вводе клавиша «вверх» — это цифра +, клавиша «вниз» — цифра —, клавиша меню определяется номером, а для входа в интерфейс настройки вводится пароль «503».

   Примечание. Если пароль введен неправильно, отобразится «Err-0» и произойдет возврат к обычному интерфейсу.

2. установить параметры меню

   В меню настройки есть 2 опции:

   1-Int 2-Mod

   Объясните следующее:

   1. Выполните этот пункт, чтобы установить время интервала хранения;
   2. Выполните этот пункт, чтобы установить режим манометра.

   Нажмите клавиши «подсветка» и «ноль», чтобы выбрать два вышеуказанных параметра, нажмите кнопку «Меню», чтобы войти в настройки выбранного элемента, и нажмите кнопку «Выключение», чтобы вернуться к обычному интерфейсу.

3. установить интервал хранения

   После входа в этот интерфейс отображается текущее время интервала хранения (в секундах). Нажмите кнопку «Меню», начнет мигать первая цифра, нажмите клавиши «Подсветка» и «Исправить ноль», чтобы добавить/вычесть число. Первый бит установлен. После этого нажмите кнопку «Меню», чтобы войти во вторую настройку. После завершения настройки, если число находится в диапазоне (1-7200), оно сохранится и вернется к предыдущему интерфейсу. На этом настройка завершена. Если оно находится за пределами диапазона, оно будет отображаться. «Err-0» и возврат к предыдущему интерфейсу, который по-прежнему является последними данными настройки. Нажмите кнопку «Выключение» в любой момент, чтобы выйти из текущей операции и вернуться к предыдущему экрану.

   Примечание. Заводская скорость измерения прибора по умолчанию — 0010 (10 секунд один раз).

4. настройка режима

   После входа в этот интерфейс отображается текущий режим. Нажмите «Подсветка» или «Ноль», чтобы переключить режим. После выбора нажмите кнопку «Меню», чтобы завершить настройку и вернуться к предыдущему интерфейсу.

   Выберите Mod1, частота измерения давления манометром составляет 1 секунду;

   Выберите Mod2, частота измерения давления манометром соответствует заданному интервалу хранения.

   Стрелка вверх — это флаг режима, который отображается как Mod2 и не отображается как Mod1.

   В обычных обстоятельствах, если вы хотите проверить манометр, вы можете использовать Mod1. Частота измерения давления Mod2 связана с установленным интервалом хранения.

   Примечание. При использовании функции хранения рекомендуется использовать Mod2, чтобы продлить срок службы батареи. Режим имеет функцию автоматического сохранения и автоматически переходит в режим настройки перед последним выключением после перезагрузки.

8. Работа функции хранения

1. удаление данных

   После входа в интерфейс ввода пароля введите пароль «600», нажмите кнопку «Меню», манометр отобразит «ОК», удаление данных будет завершено и вернется нормальный интерфейс.

2. посмотреть время

   После входа в интерфейс ввода пароля введите пароль «601», манометр по очереди отобразит «год-месяц-день-час-минута-секунда» и автоматически вернется к нормальному интерфейсу.

3. просмотреть количество записей

   После входа в интерфейс ввода пароля введите пароль «602», манометр отобразит количество сохраненных в данный момент данных и автоматически вернется к обычному интерфейсу.

9. Установка и обслуживание

1. установка

   1. Счетчик следует устанавливать в вертикальной горизонтальной плоскости.
   2. Обратите внимание на соответствие диапазона давления при использовании с нагнетательным насосом или другими инструментами.
   3. При давлении 0, если дисплей цифрового манометра не равен 0, чтобы обеспечить точность измерения, используйте кнопку «Ноль» для выполнения калибровки нуля.
   4. Перед установкой цифрового счетчика на устройство проверьте чистоту коллектора. Во время использования держите трубку чистой.

2. обслуживание

   1. Прибор представляет собой высокоточный измерительный прибор, который следует выбирать в условиях циркуляции воздуха, удобен для наблюдения, прост в обслуживании и эксплуатации.
   2. Хотя цифровой манометр во время использования может превысить давление в 1,2 раза, это повлияет на точность измерений и повредит прибор. Пользователю рекомендуется использовать измеритель в соответствии с диапазоном.
   3. Когда на ЖК-экране прецизионного цифрового манометра отображается пробел, немедленно зарядите его, чтобы обеспечить нормальную работу измерения. Выключите при зарядке, время зарядки составляет 3-4 часа.
