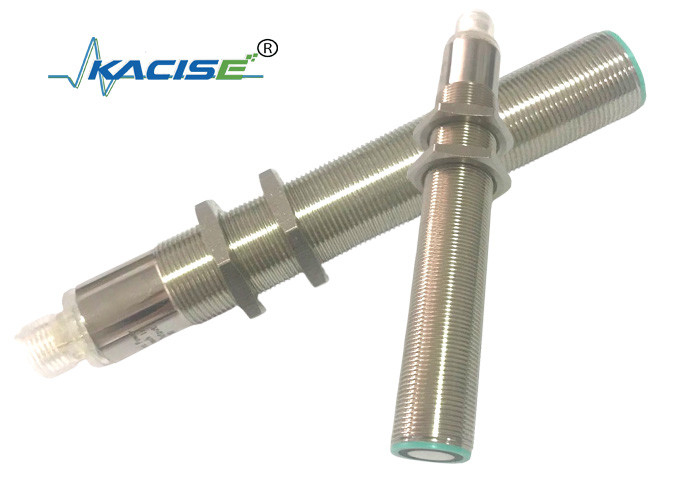

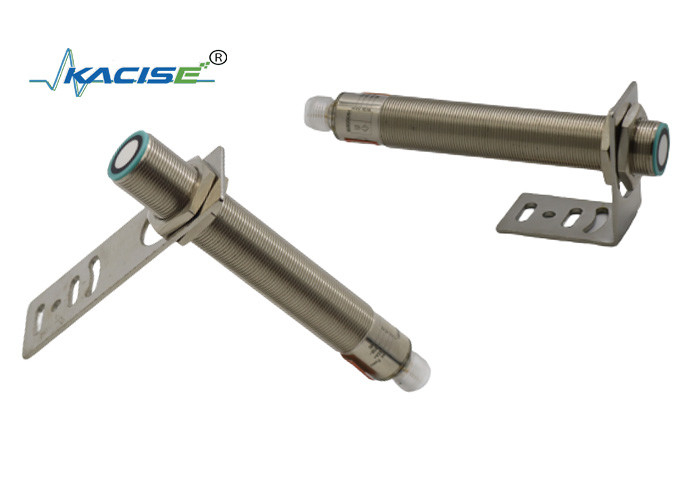

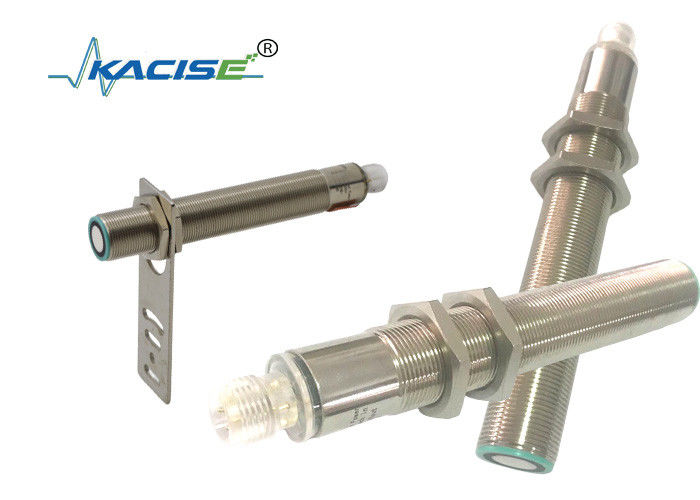

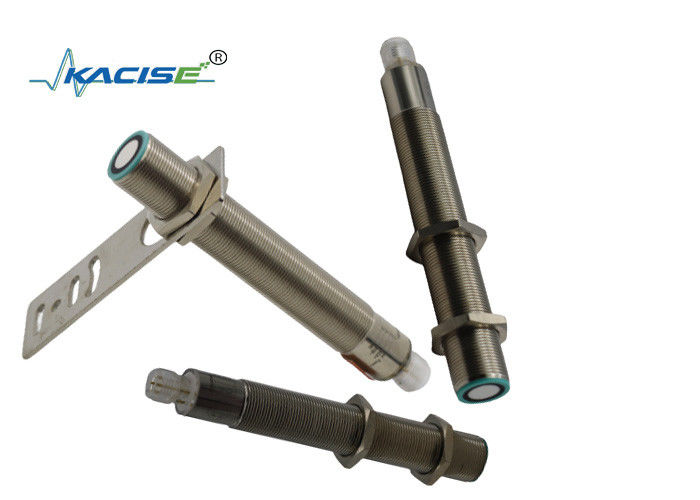

RS485 Ультразвуковой датчик уровня выхода с диапазоном обнаружения 50-1000 мм и защитой IP67 для мониторинга жидкостного бака

RS485 Ультразвуковой датчик уровня выхода с диапазоном обнаружения 50-1000 мм и защитой IP67 для мониторинга жидкостного бака

Name: RS485 Ультразвуковой датчик уровня выхода с диапазоном обнаружения 50-1000 мм и защитой IP67 для мониторинга жидкостного бака
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Метр химической фабрики жидкий ровный

Жидкостный ровный метр RS485

Датчик жидкостного танка 40KHZ ровный

Место происхождения:

Китай

Фирменное наименование:

KACISE

Сертификация:

Номер модели:

M18 KUS1000

Свяжитесь с нами

Запросите цитату

RS485 Ультразвуковой датчик уровня выхода с диапазоном обнаружения 50-1000 мм и защитой IP67 для мониторинга жидкостного бака

Подробная информация о продукции

Продукт:

Ультразвуковой датчик расстояния

Диапазон обнаружения:

50 мм ~ 1000 мм

Частота датчика:

40 кГц

Рабочее напряжение:

24 В постоянного тока

Напряжение тока деятельности предела:

3.6VDC~30VDC

степень защиты IP:

IP67

Выход:

RS232/RS485

Выделить:

Метр химической фабрики жидкий ровный

Жидкостный ровный метр RS485

Датчик жидкостного танка 40KHZ ровный

Условия оплаты и доставки

Количество мин заказа

1 шт.

Упаковывая детали

Каждый блок имеет индивидуальную коробку и все коробки упакованы в стандартные упаковки или по запро

Время доставки

5-8 рабочих дней

Условия оплаты

Т/Т, Вестерн Юнион, МонейГрам

Поставка способности

1000 штук/штук в неделю

СОБЩЕННЫЕ ПРОДУКТЫ

Емкостный датчик уровня из нержавеющей стали 316 с защитой IP67 и связью HART для суровых условий эксплуатации

Лучшая цена

80 ГГц радиолокационный измеритель уровня для высокотемпературных и коррозионных баков с технологией FMCW

Лучшая цена

KLD806 80G FM-радарный датчик уровня с фланцевым креплением для частоты 80 ГГц и антенной из ПТФЭ для цементных силосов

Лучшая цена

Радарный измеритель уровня 26 ГГц с бесконтактным измерением и защитой IP67 для мониторинга уровня жидкости

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Выходной сигнал RS485, недорогая цена, ультразвуковой измеритель уровня жидкости, ультразвуковой датчик уровня воды в резервуаре

1. Параметр

Общие характеристики

Диапазон срабатывания	100... 1000 мм
Неиспользуемая площадь	0...100 мм
Стандартная целевая пластина	100 мм х 100 мм
Частота преобразователя	около 220 кГц
Задержка ответа	ок. 50 мс

Индикаторы/средства управления

светодиод синий	включение питания
светодиод желтый	индикация состояния переключения мигает: обнаружен функциональный объект программы
светодиод красный	постоянно красный: ошибка Красный, мигает: функция программы, объект не обнаружен

Электрические характеристики

Рабочее напряжение UB	15 ... 30 В пост. тока, пульсация 10 %SS
Ток питания холостого хода I0	≤ 45 мА

Вход

Тип входа	1 вход для обучения
	рабочий диапазон А1: -UB ... +1 В, рабочий диапазон А2: +6 В ...+UB
	входное сопротивление: > 4,7 кОм; Импульс программы TEACH-IN: ≥ 1 с

Выход

Тип выхода	1 релейный выход E4, NPN NO/NC, программируемый
Номинальный рабочий ток Ie	200 мА, защита от короткого замыкания/перегрузки
Настройка по умолчанию	Точка переключения A1: 70 мм Точка переключения A2: 800 мм
Падение напряжения	≤ 2,5 В
Точность повторения	≤1 %
Частота переключения f	≤ 13 Гц
Гистерезис диапазона H	2 % от установленного рабочего расстояния
Влияние температуры	±1,5% от значения полной шкалы

Условия окружающей среды

Температура окружающей среды	-25…70℃(248...343К)
Температура хранения	-40…85℃(233...358К)

Механические характеристики

Связь	Разъем V1 (M12×1), 4-контактный
Степень защиты	IP67
Материал корпуса	латунь, никелированная
Преобразователь	смесь эпоксидной смолы и полых стеклянных сфер; пенополиуретан, покрытие ПБТ

2. Размеры

3. Электронный интерфейс и определение сигналов.

4. Описание функций датчика

Отрегулируйте параметр

Ультразвуковой датчик имеет переключаемый выход с двумя обучаемыми точками переключения. Они устанавливаются путем подачи напряжения питания - UB или + UB на вход TEACH-IN. На вход TEACH-IN должно быть подано напряжение питания не менее 1 с. Светодиоды индицируют, распознал ли датчик цель во время процедуры TEACH-IN. Точка переключения A1 задается с помощью - UB, A2 с помощью +UB. Можно установить восемь различных выходных функций. Точка переключения, настройка расстояния только после включения питания. Внутренние часы не могут быть изменены через 5 минут после включения питания. Если вы хотите изменить точку переключения, пользователь может установить расстояние запроса только после перезапуска питания.

Режим окна TEACH-IN, нормально открытая функция
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с - UB
- Установите цель на дальнюю точку переключения
- Точка переключения TEACH-IN A2 с + UB
Режим окна TEACH-IN, нормально закрытая функция
- Установите цель на дальнюю точку переключения
- Точка переключения TEACH-IN A2 с - UB
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с + UB
Точка переключения TEACH-IN, нормально разомкнутая функция
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с - UB
- Закройте датчик рукой или уберите все предметы.
из зоны действия
-Точка переключения TEACH-IN A2 с + UB
Точка переключения TEACH-IN, нормально замкнутая функция
- Закройте датчик рукой или снимите все
объекты из зоны действия
- Точка переключения TEACH-IN A2 с - UB
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с + UB
TEAC-IN большой интервал гистерезиса, нормально открытый режим
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с + UB
- Установите цель на дальнюю точку переключения
- Точка переключения TEACH-IN A2 с - UB
TEAC-IN большой интервал гистерезиса, нормально закрытый режим
- Установите цель на дальнюю точку переключения
- Точка переключения TEACH-IN A2 с + UB
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с - UB
TEACH-IN обнаружение наличия объектов нормально открытый режим
- Закройте датчик рукой или уберите все предметы из
диапазон срабатывания
- Точка переключения TEACH-IN A2 с - UB
- Закройте датчик рукой или уберите все предметы из
диапазон срабатывания
- Точка переключения TEACH-IN A2 с + UB
TEACH-IN обнаружение присутствия объектов нормально закрытый режим
- Закройте датчик рукой или уберите все предметы из зоны действия.
- Точка переключения TEACH-IN A2 с +UB
- Закройте датчик рукой или уберите все предметы из зоны действия.
- Точка переключения TEACH-IN A2 с -UB
Настройка точки переключения по умолчанию
A1=слепая зона,A2=номинальное расстояние

Светодиодные дисплеи
Индикация в зависимости от режима работы	Красный светодиод	Желтый светодиод
Точка переключения TEACH-IN Объект обнаружен Объект не обнаружен Объект не определен (обучение недействительно)	выключенный мигает На	мигает выключенный выключенный
Нормальная работа	выключенный	Переключение состояния
Вина	на	Предыдущее состояние

5. Условия установки

Если датчик установлен при температуре окружающей среды ниже 0 ℃, он должен принять защитные меры. В случае прямого монтажа датчика в сквозное отверстие с помощью стальных гаек его необходимо закрепить посередине резьбы корпуса.
