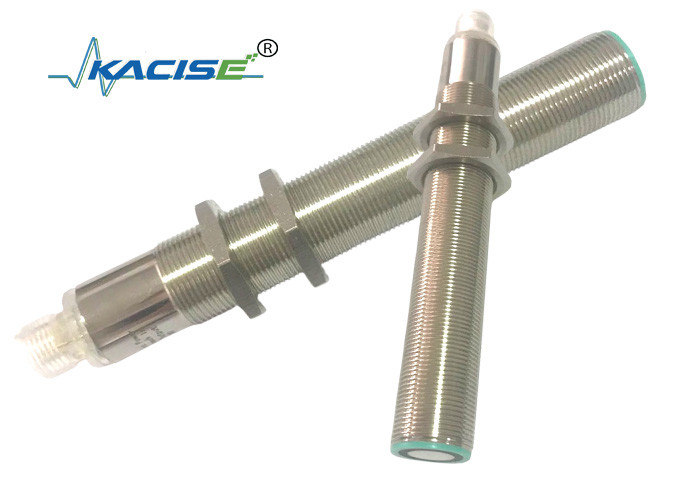

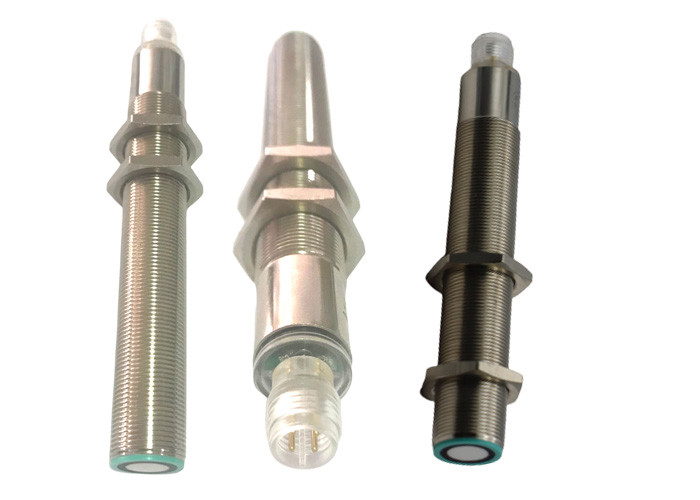

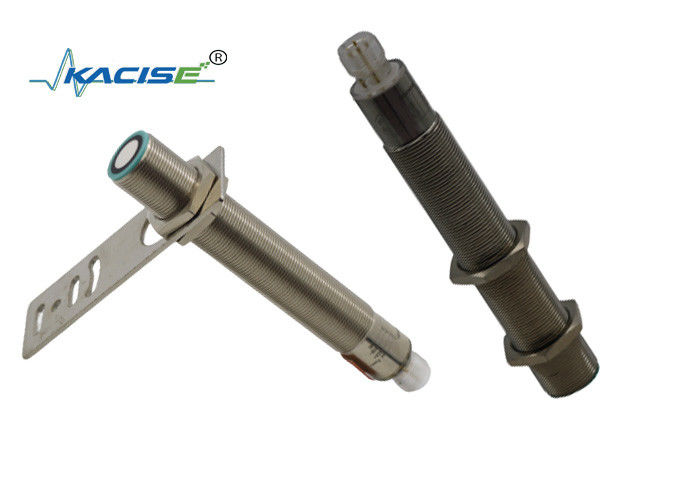

Выходной сигнал RS485, недорогая цена, ультразвуковой измеритель уровня жидкости, ультразвуковой датчик уровня воды в резервуаре
1. Параметр
Общие характеристики
| Диапазон срабатывания |
100... 1000 мм |
| Неиспользуемая площадь |
0...100 мм |
| Стандартная целевая пластина |
100 мм х 100 мм |
| Частота преобразователя |
около 220 кГц |
| Задержка ответа |
ок. 50 мс |
Индикаторы/средства управления
| светодиод синий |
включение питания |
|
светодиод желтый
|
индикация состояния переключения
мигает: обнаружен функциональный объект программы
|
|
светодиод красный
|
постоянно красный: ошибка Красный, мигает: функция программы, объект не обнаружен |
Электрические характеристики
| Рабочее напряжение UB |
15 ... 30 В пост. тока, пульсация 10 %SS |
| Ток питания холостого хода I0 |
≤ 45 мА |
Вход
| Тип входа |
1 вход для обучения |
|
рабочий диапазон А1: -UB ... +1 В, рабочий диапазон А2: +6 В ...+UB
|
| входное сопротивление: > 4,7 кОм; Импульс программы TEACH-IN: ≥ 1 с |
Выход
| Тип выхода |
1 релейный выход E4, NPN NO/NC, программируемый |
| Номинальный рабочий ток Ie |
200 мА, защита от короткого замыкания/перегрузки |
| Настройка по умолчанию |
Точка переключения A1: 70 мм Точка переключения A2: 800 мм |
| Падение напряжения |
≤ 2,5 В |
| Точность повторения |
≤1 % |
| Частота переключения f |
≤ 13 Гц |
| Гистерезис диапазона H |
2 % от установленного рабочего расстояния |
| Влияние температуры |
±1,5% от значения полной шкалы |
Условия окружающей среды
| Температура окружающей среды |
-25…70℃(248...343К) |
| Температура хранения |
-40…85℃(233...358К) |
Механические характеристики
| Связь |
Разъем V1 (M12×1), 4-контактный |
| Степень защиты |
IP67 |
| Материал корпуса |
латунь, никелированная |
| Преобразователь |
смесь эпоксидной смолы и полых стеклянных сфер;
пенополиуретан, покрытие ПБТ
|
2. Размеры
3. Электронный интерфейс и определение сигналов.
4. Описание функций датчика
Отрегулируйте параметр
Ультразвуковой датчик имеет переключаемый выход с двумя обучаемыми точками переключения. Они устанавливаются путем подачи напряжения питания - UB или + UB на вход TEACH-IN. На вход TEACH-IN должно быть подано напряжение питания не менее 1 с. Светодиоды индицируют, распознал ли датчик цель во время процедуры TEACH-IN. Точка переключения A1 задается с помощью - UB, A2 с помощью +UB. Можно установить восемь различных функций вывода. Точка переключения, настройка расстояния только после включения питания. Внутренние часы не могут быть изменены через 5 минут после включения питания. Если вы хотите изменить точку переключения, пользователь может установить расстояние запроса только после перезапуска питания.
Режим окна TEACH-IN, нормально открытая функция
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с - UB
- Установите цель на дальнюю точку переключения
- Точка переключения TEACH-IN A2 с + UB
Режим окна TEACH-IN, нормально закрытая функция
- Установите цель на дальнюю точку переключения
- Точка переключения TEACH-IN A2 с - UB
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с + UB
Точка переключения TEACH-IN, нормально разомкнутая функция
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с - UB
- Закройте датчик рукой или уберите все предметы.
из зоны действия
-Точка переключения TEACH-IN A2 с + UB
Точка переключения TEACH-IN, нормально замкнутая функция
- Закройте датчик рукой или снимите все
объекты из зоны действия
- Точка переключения TEACH-IN A2 с - UB
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с + UB
TEAC-IN большой интервал гистерезиса, нормально открытый режим
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с + UB
- Установите цель на дальнюю точку переключения
- Точка переключения TEACH-IN A2 с - UB
TEAC-IN большой интервал гистерезиса, нормально закрытый режим
- Установите цель на дальнюю точку переключения
- Точка переключения TEACH-IN A2 с + UB
- Установите цель близко к точке переключения.
- Точка переключения TEACH-IN A1 с - UB
TEACH-IN обнаружение наличия объектов нормально открытый режим
- Закройте датчик рукой или уберите все предметы из
диапазон срабатывания
- Точка переключения TEACH-IN A2 с - UB
- Закройте датчик рукой или уберите все предметы из
диапазон срабатывания
- Точка переключения TEACH-IN A2 с + UB
TEACH-IN обнаружение присутствия объектов нормально закрытый режим
- Закройте датчик рукой или уберите все предметы из зоны действия.
- Точка переключения TEACH-IN A2 с +UB
- Закройте датчик рукой или уберите все предметы из зоны действия.
- Точка переключения TEACH-IN A2 с -UB
Настройка точки переключения по умолчанию
A1=слепая зона,A2=номинальное расстояние
| Светодиодные дисплеи |
| Индикация в зависимости от режима работы |
Красный светодиод |
Желтый светодиод |
|
Точка переключения TEACH-IN
Объект обнаружен
Объект не обнаружен
Объект не определен (обучение недействительно)
|
выкл. мигает вкл.
|
мигает
выключенный
|
| Нормальная работа |
выключенный |
Переключение состояния |
| Вина |
на |
Предыдущее состояние |
5. Условия установки
Если датчик установлен при температуре окружающей среды ниже 0 ℃, он должен принять защитные меры. В случае прямого монтажа датчика в сквозное отверстие с помощью стальных гаек его необходимо закрепить посередине резьбы корпуса.
