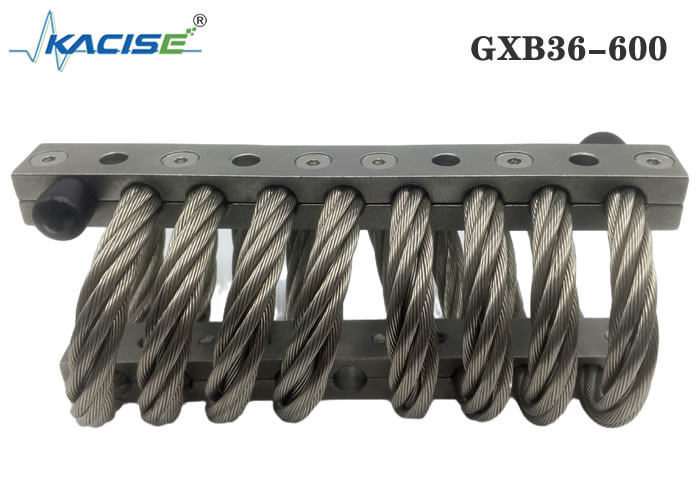

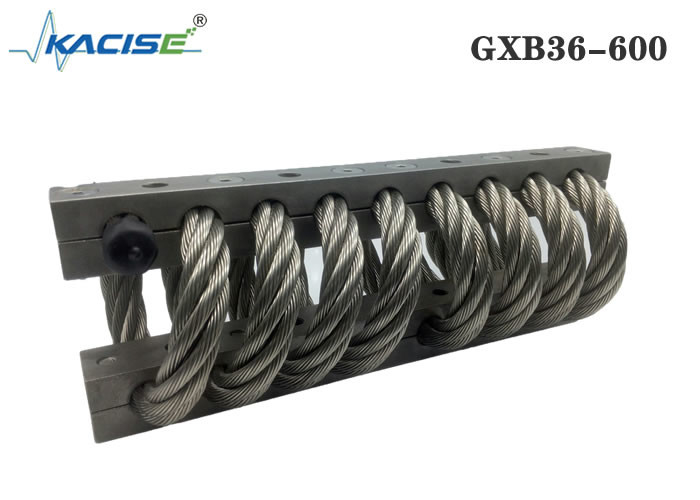

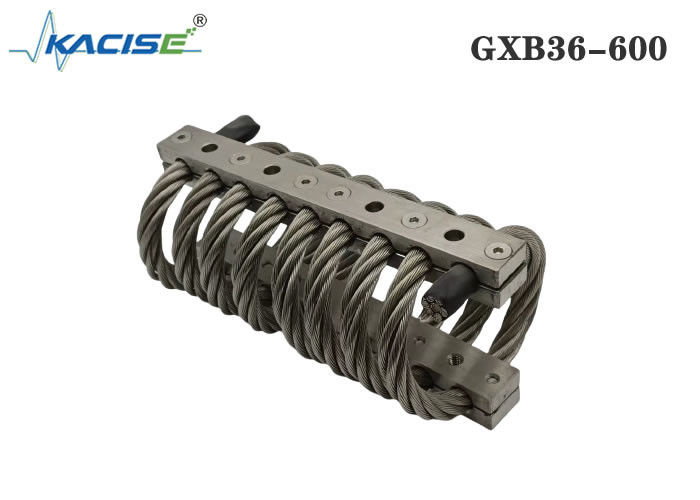

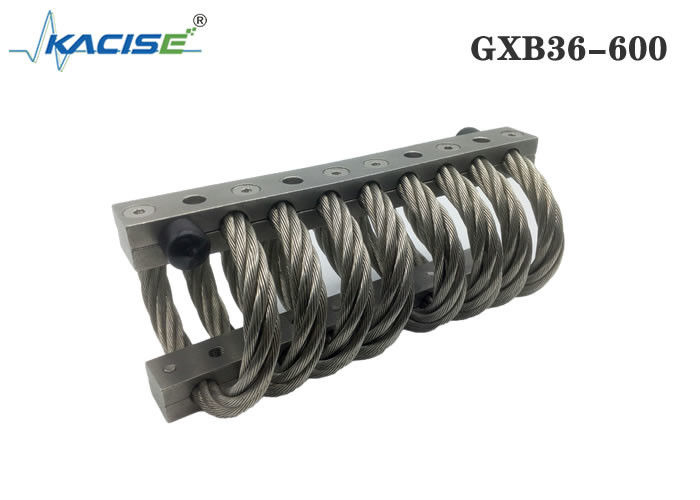

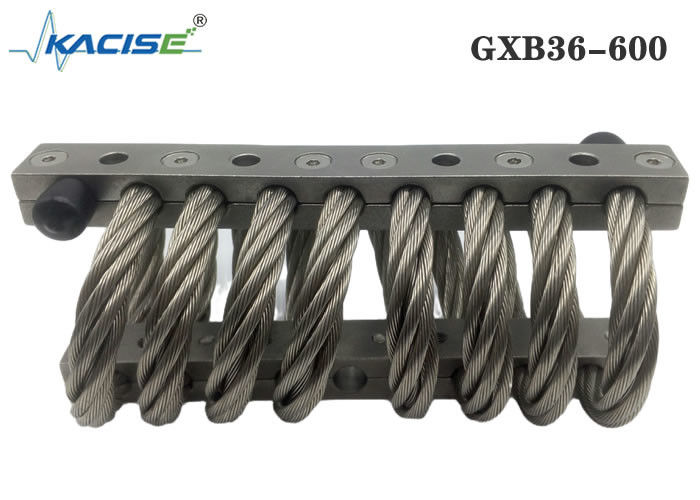

GXB36-600 Трейлер Сейсмический датчик Аксессуары для машин Доставка хрупкого оборудования Контроль вибрации Спиральный изолятор

GXB36-600 Трейлер Сейсмический датчик Аксессуары для машин Доставка хрупкого оборудования Контроль вибрации Спиральный изолятор

Место происхождения:

Китай

Фирменное наименование:

Kacise

Номер модели:

GXB36-600

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Длина:
521мм
Ширина:
260мм
Высокая:
235мм
Монтажные отверстия:
М18
Резонансная частота:
5-10 Гц
Расстояние между внешним монтажным отверстием/L1 (мм):
378/377,8
Расстояние между внутренними монтажными отверстиями/L2 (мм):
162/161,9
Максимальная вертикальная деформация (мм):
119,2
Вертикальная статическая нагрузка (кг):
1277
Вертикальная статическая жесткость (кг/мм):
142
Вертикальная динамическая жесткость (кг/мм):
44,5
максимальная деформация 45° (мм):
168,9
Статическая нагрузка 45° (кг):
796
45°Статическая жесткость (кг/мм):
79,9
динамическая жесткость под углом 45° (кг/мм):
22,2
Максимальная деформация боковой подвески (мм):
125,7
Боковая статическая нагрузка (кг):
274
Статическая жесткость бокового подвеса (кг/мм):
27,5
Жесткость боковой подвески (кг/мм):
24
Материал:
СС304
Вес (кг):
26
Поддерживать ли настройку продукта:
Да
Условия оплаты и доставки
Количество мин заказа
1
Цена
обсуждаемый
Упаковывая детали
коробка
Время доставки
5-8 рабочих дней
Условия оплаты
Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам
Поставка способности
100+
Описание продукта

Описание продукта

Полный спиральный изолятор представляет собой изолятор «все в одном», поэтому его можно использовать в различных секторах, таких как оборона, аэрокосмическая и ядерная промышленность, а также во многих других областях применения.Этот изолятор обладает многими передовыми характеристиками, начиная от цельнометаллической и разнонаправленной конструкции и заканчивая качественной изоляцией от ударов и вибрации.

Доступен большой выбор моделей, подходящих для ориентации при сжатии/растяжении, сжатии/растяжении под углом 45 градусов, сдвиге или вращении.Высоту и ширину изолятора можно настроить для оптимальной работы в вашем приложении.

Таблица размеров продукта

Номер продукта Высокий (мм) Ширина (мм) Вес продукта (кг) Способ установки Размер отверстия (мм) Размер резьбы (мм) Конус цековки
JGX-286-8-X-16860-AS 235 ± 6,35 260 25 А, Б, В, Г, Е, С Ø19,8 + 0,13- 0,38 М18Х2,5 90°



Лист данных испытаний на прессовую посадку

Номер кривой Номер продукта Статическая нагрузка (Н) Максимальная деформация (мм) Вибрационная жесткость Kv кН/м Ударная вязкость Ks кН/м
1 JGX-286-8-X-16860-AS 12770 119,4 1415 445



Лист данных испытаний пресс-фитингов с наклоном под углом 45°

Номер кривой Номер продукта Статическая нагрузка (Н) Максимальная деформация (мм) Вибрационная жесткость Kv кН/м Ударная вязкость Ks кН/м
1 JGX-286-8-X-16860-AS 7960 168,9 799 222



Лист данных испытаний на сдвиг при качении

Номер кривой Номер продукта Статическая нагрузка (Н) Максимальная деформация (мм) Вибрационная жесткость Kv кН/м Ударная вязкость Ks кН/м
1 JGX-286-8-X-16860-AS 2740 125,7 275

275



GXB36-600 Трейлер Сейсмический датчик Аксессуары для машин Доставка хрупкого оборудования Контроль вибрации Спиральный изолятор 0
Тросовые виброизоляторы обладают следующими преимуществами:
1: с нелинейной жесткостью
2: всесторонняя амортизация
3: резонансная частота низкая, а низкочастотный эффект амортизации хороший.
4: коррозионная стойкость, устойчивость к высоким и низким температурам, может продолжать работать в суровых условиях.
5: Простая установка, не требующая обслуживания, длительный срок службы.

Таблица размеров продукта

GXB36-600 Трейлер Сейсмический датчик Аксессуары для машин Доставка хрупкого оборудования Контроль вибрации Спиральный изолятор 1

Руководство по установке тросового изолятора

1. Перед установкой внимательно проверьте, соответствует ли монтажное отверстие монтажному отверстию виброизолятора, например, совпадает ли резьба и т. д.

2, установочное отверстие чистое, нет заусенцев, ржавчины, повреждений и других дефектов.

3. Поскольку виброизолятор является эластичным компонентом, при работе ему требуется небольшое подвижное пространство.Перед установкой внимательно проверьте, нет ли в установочной части какого-либо оборудования, влияющего на установку, и достаточно ли подвижного пространства виброизолятора.Перед установкой проверьте, находится ли виброизолятор в хорошем состоянии и не имеет дефектов.

4. Подготовьте подходящую отвертку и лом.

5, сначала установите изолятор на тяжелое оборудование или стационарное оборудование, установочные винты не нужно затягивать, чтобы изолятор мог быть слегка активным.

6. Установите соединительное устройство с другой стороны виброизолятора.Если монтажное отверстие немного смещено, можно переместить виброизолятор или с помощью лома выровнять монтажное отверстие виброизолятора с монтажным отверстием оборудования, а затем закрутить фиксирующий винт.

7. После фиксации положения устройства затяните все крепежные винты.
