Место происхождения: | Китай |
Фирменное наименование: | Kacise |
Номер модели: | GXB36-200 |
Количество мин заказа: | 1 |
---|---|
Цена: | Negotiable |
Время доставки: | 5-8 рабочих дней |
Условия оплаты: | Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам |
Поставка способности: | 100+ |
Длина: | 521мм | Ширина: | 216мм |
---|---|---|---|
Высокая: | 178мм | Монтажные отверстия: | М18 |

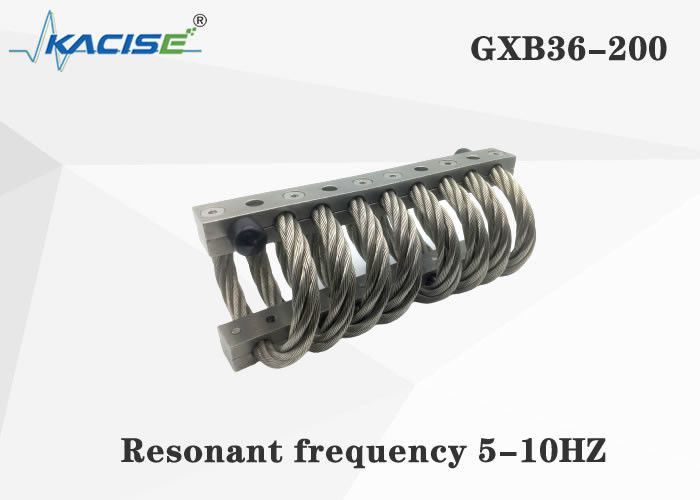

Резонансная частота: | 5-10 Гц | Расстояние между внешним монтажным отверстием/L1 (мм): | 378/377,8 |
Расстояние между внутренними монтажными отверстиями/L2 (мм): | 162/161,9 | Максимальная вертикальная деформация (мм): | 67,3 |
Вертикальная статическая нагрузка (кг): | 1686 | Вертикальная статическая жесткость (кг/мм): | 270 |
Вертикальная динамическая жесткость (кг/мм): | 104 | максимальная деформация 45° (мм): | 96,5 |
Статическая нагрузка 45° (кг): | 1197 | 45°Статическая жесткость (кг/мм): | 154 |
динамическая жесткость под углом 45° (кг/мм): | 51,8 | Максимальная деформация боковой подвески (мм): | 71 |
Боковая статическая нагрузка (кг): | 632 | Статическая жесткость бокового подвеса (кг/мм): | 63,6 |
Жесткость боковой подвески (кг/мм): | 53,6 | Материал: | СС304 |
Вес (кг): | 21 | Поддерживать ли настройку продукта: | Да |
Описание продукта
Напряжение и деформация стального троса имеют нелинейную соответствующую зависимость в условиях изгиба.Виброизолятор троса предназначен для придания тросу определенной формы изгиба с помощью сильного метода и использования внутреннего трения для рассеивания вибрации и энергии удара, когда трос деформируется под действием силы, чтобы устранить вибрацию, уменьшить удар. и уменьшить шум.
Тросовый виброизолятор представляет собой высокоэффективный амортизатор и виброизолятор с нелинейной жесткостью.Отличные характеристики виброизоляции в суровых условиях окружающей среды, таких как химическое загрязнение или экстремальные температуры.Он имеет длительный срок службы, может адаптироваться к упругим смещениям различной величины, может реализовать виброизоляцию во всех направлениях и имеет различные способы установки.
Обычно он используется для обеспечения упругой поддержки тяжелого оборудования (например, генераторов, больших гидравлических прессов, стартовых баз ракет и т. д.), для обеспечения защиты от ударов при транспортировке крупного оборудования, такого как точные приборы, ракеты, самолеты, танки и т. д. спутников, а также для транспортных средств, кораблей, самолетов и т. д. Несут точное оборудование, точные инструменты и обеспечивают виброизолированную рабочую среду.
Таблица размеров продукта
Номер продукта | Высокий (мм) | Ширина (мм) | Вес продукта (кг) | Способ установки | Размер отверстия (мм) | Размер резьбы (мм) | Конус цековки | |
JGX-286-8-X-16860-AS | 178 | ± 6,35 | 216 | 20,9 | А, Б, В, Г, Е, С | Ø19,8 + 0,13- 0,38 | М18Х2,5 | 90° |
Лист данных испытаний на прессовую посадку
Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
1 | JGX-286-8-X-16860-AS | 16860 | 67,3 | 2706 | 1044 |
Лист данных испытаний пресс-фитингов с наклоном под углом 45°
Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
1 | JGX-286-8-X-16860-AS | 11970 | 96,5 | 1541 | 518 |
Лист данных испытаний на сдвиг при качении
Номер кривой | Номер продукта | Статическая нагрузка (Н) | Максимальная деформация (мм) | Вибрационная жесткость Kv кН/м | Ударная вязкость Ks кН/м |
1 | JGX-286-8-X-16860-AS | 6320 | 71,1 | 636 |
636 |
Тросовые виброизоляторы обладают следующими преимуществами:
1: с нелинейной жесткостью
2: всесторонняя амортизация
3: резонансная частота низкая, а низкочастотный эффект амортизации хороший.
4: коррозионная стойкость, устойчивость к высоким и низким температурам, может продолжать работать в суровых условиях.
5: Простая установка, не требующая обслуживания, длительный срок службы.
Таблица размеров продукта
Руководство по установке тросового изолятора
1. Перед установкой внимательно проверьте, соответствует ли монтажное отверстие монтажному отверстию виброизолятора, например, совпадает ли резьба и т. д.
2, установочное отверстие чистое, нет заусенцев, ржавчины, повреждений и других дефектов.
3. Поскольку виброизолятор является эластичным компонентом, при работе ему требуется небольшое подвижное пространство.Перед установкой внимательно проверьте, нет ли в установочной части какого-либо оборудования, влияющего на установку, и достаточно ли подвижного пространства виброизолятора.Перед установкой проверьте, находится ли виброизолятор в хорошем состоянии и не имеет дефектов.
4. Подготовьте подходящую отвертку и лом.
5, сначала установите изолятор на тяжелое оборудование или стационарное оборудование, установочные винты не нужно затягивать, чтобы изолятор мог быть слегка активным.
6. Установите соединительное устройство с другой стороны виброизолятора.Если монтажное отверстие немного смещено, можно переместить виброизолятор или с помощью лома выровнять монтажное отверстие виброизолятора с монтажным отверстием оборудования, а затем закрутить фиксирующий винт.
7. После фиксации положения устройства затяните все крепежные винты.
