КСС591Инфракрасный Датчик метана Модуль
1. Обзор
KSS591 — это модуль датчика газа, использующий принцип обнаружения инфракрасного поглощения NDIR, который определяет концентрацию в соответствии с поглощением излучения источника инфракрасного света газом CH4. KSS591 оснащен импортным источником света, оптическим резонатором специальной структуры и двухканальным детектором для реализации компенсации опорного значения двойного оптического пути, а также микропроцессором для сбора, обработки и вывода сигналов. KSS591 обладает хорошей селективностью, высокой чувствительностью, отсутствием зависимости от кислорода, длительным сроком службы, низким энергопотреблением; Встроенный датчик температуры для температурной компенсации; В то же время он имеет выход UART, 485 (протокол Modbus, выбираемый пользователем) и аналоговый выход тока/напряжения 4–20 мА; Удобен для клиентов для различных приложений.
2. Технические параметры
| параметр | символ | минимум | Типичные значения | максимум | единица |
| Температура хранения | Тстг | -20 | - | 80 | °С |
| Рабочая температура | ТА | -20 | | 60 | °С |
| Рабочая влажность | ЧАСА | 0 | | 90 | % относительной влажности |
| Рабочее давление | ПА | 0,8 | | 1.2 | банкомат |
| Напряжение питания | Вс | 11 | 12 | 30 | В |
| Максимальный рабочий ток | ясреднее | 100 | 120 | 150 | мА |
| Диапазон обнаружения (настраиваемый). | Ра | 0 | 50000 | | ppm |
| Точность измерения | Точность | | Значение истинности ± 50 ppm или ± 5 % больше | | %об. |
| Тип трубопровода Т90 | Всасывание насоса | | | 5 | | второй |
| диффузия | | | 30 | |
| Повторяемость | ноль | | | Менее ±50 | | ppm |
| 50% полной шкалы | | | Менее ±5% от измеренного значения | | |
| Продолжительность жизни | | | 10 | | год |
3. Габаритный чертеж конструкции
Единица измерения: мм

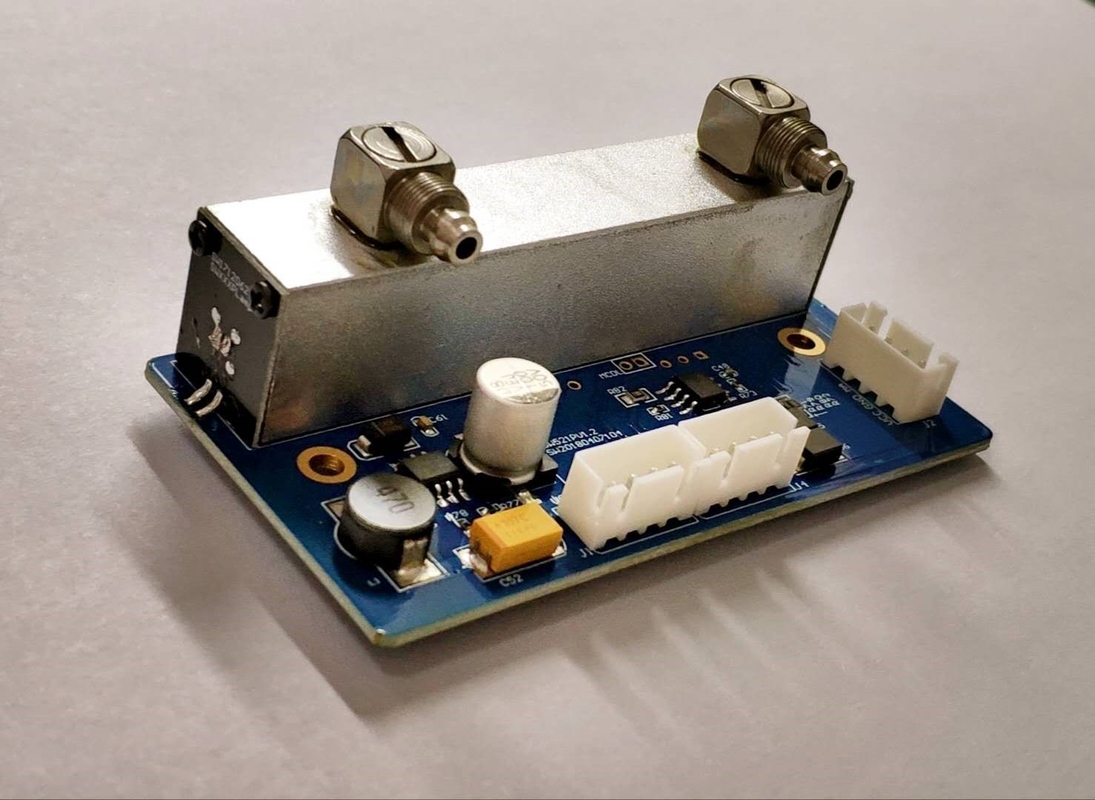

Габаритный чертеж всасывающей конструкции насоса

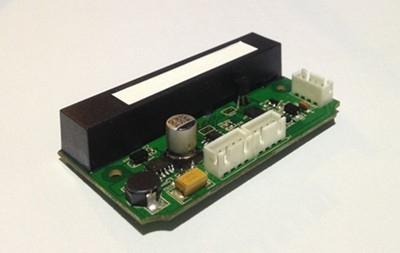

Габаритный чертеж диффузной структуры
4. Инструкции по установке
Датчик установлен по эталонной схеме с расстоянием между позиционирующими отверстиями и апертурой 3,2 мм.
Расстояние между гнездами проводов составляет 2,54 мм.
5. Вопросы и методы, на которые следует обратить внимание при техническом обслуживании.
Датчик следует калибровать регулярно, рекомендуется не чаще 3 месяцев.
Не используйте датчик в течение длительного времени в среде с высокой плотностью пыли.
Пожалуйста, используйте датчик в пределах диапазона источника питания датчика.
6. Инструкции по заказу
Чтобы иметь возможность приобрести конкретные требуемые характеристики, пожалуйста, предоставьте следующую информацию
- Название датчика
- Измерьте газ
- Диапазон датчика и т. д.
Например, SW541, CH4, 0–50 000 частей на миллион.
7. Информация о заказе
| Информационный лист заказа |
| КСС591 | Датчик концентрации метана KSS591 |
| хххх | Датчик измеряет диапазон концентрации метана в частях на миллион с минимальным значением 2000 и максимальным значением 50 000 частей на миллион. |
| 2000 г. | Диапазон 200 страниц в минуту (по умолчанию). |
| 10000 | Диапазон 10000ppm |
| 50000 | Диапазон 50000ppm |
| кодировать | Скорость реакции делится на два типа: быструю и медленную. |
| С | Медленно (по умолчанию). |
| вопрос | быстрый |
| кодировать | Выбор скорости передачи данных, поддержка часто используемых скоростей передачи данных 2400, 9600, 19200, 38400 бит/с, 8 бит данных, 1 стоповый бит, без контрольного бита: перед заказом подтвердите особые требования. |
| Обычай | Подтвердите скорость передачи данных перед заказом |
| 2400 | Скорость передачи данных 2400 бит/с |
| 9600 | Скорость передачи данных 9600 бит/с |
| 19200 | Скорость передачи данных 19200 бит/с |
| 38400 | Скорость передачи данных 38400 бит/с (по умолчанию) |
| кодировать | Протокол последовательного порта |
| Modbus-RTU | Стандартный протокол Modbus-RTU (по умолчанию). |
| Modbus-ASCII | Стандартный протокол Modbus-ASCII |
| Modbus-Self | Частный протокол Modbus |
| КСС591 | -2000 | -С | -38400 | -Modbus-RTU | |
8. Контакт
URL-адрес:www.kacision.com
Тел: +86-29-17719566736
Электронная почта: sales@kacision.com
Адрес: Tangyan South Road, город Сиань, провинция Шэньси, Китай
Приложение
| стенография | Полное имя |
| ОБЪЕМ | 1% ОБ означает 1% объема определенного газа в воздухе. |
| ППМ | 1PPM означает, что объем конкретного газа в воздухе составляет одну миллионную долю. |
| О2 | Молекулы кислорода |
| ЖК-дисплей | ЖК-дисплей |
| RS485 | Асинхронный последовательный порт 485 |
| округ Колумбия | постоянный ток |
| переменного тока | Коммуникация |
| ПВХ | поливинилхлорид |
