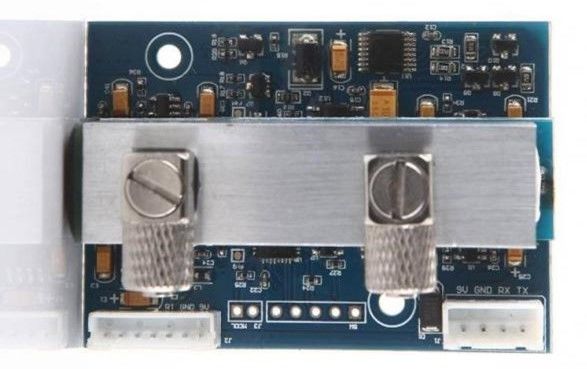

Инфракрасный модуль датчиков газа SF6 KSS524
Таблица 1 История версий
| версия |
Дата |
описание |
| В1.0 |
2016-10-12 |
Выпущенный V1.0 |
| V2.2 |
2018-03-06 |
Адаптировать изменения атрибута продукта |
Содержание
1.Обзор
Газ SF6 широко используется в качестве изоляционной среды и газа для тушения дуги в электроэнергетическом оборудовании, особенно в высоковольтных выключателях, трансформаторах, трансформаторах, конденсаторах, арестерах, предохранителях и т. д..Если происходит утечка, давление оборудования снижается и изоляционная способность снижается; загрязняют и разрушают атмосферную среду, увеличивают парниковый эффект;Накопление в низкоуровневых помещениях, что приводит к несчастным случаям, таким как недостаток кислорода в мозге персонала и даже быстрое удушение; под влиянием частичного разряда, высокой температуры и других факторов,Газ СФ 6 будет производить высокотоксичные вещества разложения, такие как СФ 4, SF 2, SOF2 и т.д.
KSS524 - это газовый датчик, использующий принцип обнаружения инфракрасного поглощения NDIR, который определяет концентрацию в соответствии с поглощением SF6 газа при 10,5um. KSS524 использует источник света MEMS,оптическая полость со специальной структурой и двухканальным детектором для реализации пространственной двухоптической компенсации отсчета пути, и микропроцессор для захвата, обработки и вывода сигнала. KSS524 имеет цифровой интерфейс UART для запуска протокола Modbus ASCII, который совместим с модулями Smartgas;Предоставляет цифровую калибровку нулевой и функции чувствительности, и вручную реализует нулевую функцию калибровки.
KSS524 может широко использоваться в обнаружении утечек SF6 и других случаях анализа концентрации SF6 в энергетической промышленности.
Диффузионный насос KSS524
2. Технические параметры
| параметр |
символ |
минимум |
Типичные значения |
максимум |
единица |
| Температура хранения |
TСТГ |
- 20 |
- |
80 |
°C |
| Операционная температура |
TА. |
- 20 |
|
60 |
°C |
| Рабочая влажность |
HА. |
0 |
|
90 |
% RH |
| Рабочее давление |
ПА. |
0.8 |
|
1.2 |
банкомат |
| Напряжение питания |
Vс |
|
9 |
11 |
V |
| Максимальный рабочий ток |
Я...средний |
100 |
120 |
150 |
mA |
| Диапазон (настраиваемый) |
|
|
1500 |
|
ppm |
| Точность измерений |
Точность |
|
± 5 ppm или ± 2% истинное значение - то, что больше |
|
% объема |
| T90 |
Всасывание насоса |
|
|
5 |
|
Второй |
| Диффузия |
|
30 |
|
Второй |
| Повторяемость |
Нуль |
|
|
< ± 50 |
|
ppm |
| 50% F.S. |
|
|
< ± 5%.
Измерения
|
|
|
| Срок жизни |
|
|
10 |
|
год |
3.Рисунок структурных размеров
4Выходный сигнал
5Инструкция по установке
Датчик установлен с диаграммой эталонной структуры с расположением отверстия между собой и диафрагмой 3,2 мм
Расстояние между разъемами проводки составляет 2,0 мм
6Проблемы, на которые следует обратить внимание при обслуживании
Датчик должен регулярно калибровываться, рекомендуется, чтобы он был не более 3 месяцев, и калибровка не требуется, если автоматическая калибровка включена для длительной работы.
Не используйте датчик длительное время в среде с высокой плотностью пыли
Пожалуйста, используйте датчик в диапазоне питания датчика
7.Инструкции по заказу
Для приобретения необходимых спецификаций, пожалуйста, предоставьте следующую информацию:
1) Название датчика 2) Диапазон датчика 3) Точность измерения датчика
Например, KSS524, 0-1500ppm
8.Информация о заказе
| Информационный лист заказа |
| KSS524 |
Инфракрасный модуль датчика газа SF6 KSS524 |
|
xxxx |
Датчик измеряет диапазон концентрации CO2 в ppm, с минимальным значением 2000 и максимальным значением 50000 ppm. |
| 2000 |
Диапазон 200ppm (по умолчанию). |
| 10000 |
Диапазон 10000 ppm |
| 50000 |
Диапазон 50000 ppm |
|
кодировать |
Скорость реакции делится на два типа: быстрая и медленная |
| S |
Медленно (по умолчанию). |
| Q. |
Быстро |
|
кодировать |
Выбор скорости baud, поддержка часто используемой скорости baud 2400 9600 19200 38400bps, 8 бит данных, 1 бит остановки, без бита проверки: подтвердите специальные потребности перед заказом. |
| По обычаю |
Подтвердите скорость передачи перед заказом |
| 2400 |
Скорость передачи 2400 bps |
| 9600 |
скорость передачи 9600bps |
| 19200 |
Скорость передачи 19200 bps |
| 38400 |
38400bps скорость передачи сигналов (по умолчанию) |
|
кодировать |
Протокол серийного порта |
| Modbus-RTU |
Стандартный протокол Modbus-RTU (по умолчанию). |
| Modbus-ASCII |
Стандартный протокол Modbus-ASCII |
| Модбус-самостоятельный |
Частный протокол Modbus |
| KSS524 |
-2000 |
- С. |
- 38400 |
- Модбус-РТУ |
|
9Контактные данные
URL:www.kacise.com
Телефон: +86-29-17719566736
Электронная почта: sales@kacise.com
Адрес: Tangyan South Road, город Сиань, провинция Шэньси, Китай
Приложение
| Сокращение |
Полное имя |
| VOL |
1% VOL относится к 1% объема конкретного газа в воздухе. |
| PPM |
1 PPM означает, что объем конкретного газа в воздухе составляет одну миллионную часть. |
| О2 |
Молекулы кислорода |
| ЖК |
ЖК-дисплей |
| RS485 |
Асинхронный серийный порт 485 |
| DC |
постоянный ток |
| Кондиционер |
Коммуникация |
| ПВХ |
поливинилхлорид |
