Модуль инфракрасного датчика газа SF6 KSS521

















1.Обзор

Элегаз широко используется в качестве изолирующей среды и газа для гашения дуги в энергетическом оборудовании, особенно в высоковольтных автоматических выключателях, трансформаторах, трансформаторах, конденсаторах, разрядниках, предохранителях и т.д. изоляционная способность снижается;Загрязняют и разрушают атмосферную среду, усиливают парниковый эффект;Накопление в низкоуровневых помещениях, приводящее к таким несчастным случаям, как нехватка кислорода в мозгу персонала и даже быстрое удушье;Под воздействием частичного разряда, высокой температуры и других факторов газ SF6 будет выделять высокотоксичные вещества разложения, такие как SF4, SF2, SOF2 и т. д.

KSS521 представляет собой модуль датчика газа, использующий принцип обнаружения поглощения инфракрасного излучения NDIR, который определяет концентрацию в соответствии с поглощением газа SF6 при 10,5 мкм.KSS521 использует источник света MEMS, оптический резонатор специальной конструкции и двухканальный детектор для реализации пространственной двойной эталонной компенсации оптического пути, а также микропроцессор для сбора, обработки и вывода сигнала.KSS521 имеет небольшой размер, низкое энергопотребление и имеет UART, 485 (Modbus RTU, Modbus ASCII, Modbus custom опционально) и цифровой интерфейс с одной шиной, обеспечивающий функции цифровой калибровки нуля и чувствительности, а также функцию ручной калибровки нуля.

KSS521 может широко использоваться для обнаружения утечек газа SF6 и других случаев анализа концентрации газа SF6 в энергетике.

















2.технические параметры





параметр		символ	минимум	Типичные значения	максимум	Ед. изм
Температура хранения		Тстг	-20	-	80	°С
Рабочая Температура		ТА	-20		60	°С
Рабочая влажность		ЧАСА	0		90	% относительной влажности
Рабочее давление		пА	0,8		1,2	банкомат
Напряжение питания		Вс	11	12	30	В
Максимальный рабочий ток		ясреднее	100	120	150	мА
Диапазон обнаружения (настраиваемый).		Ра		1500		частей на миллион
Точность измерения		Точность		± 10 частей на миллион или ± 5% истинного значения		% об.
Тип трубопровода Т90	Всасывание насоса			5		второй
	распространение			30		второй
Повторяемость	нуль			Менее ±50		частей на миллион
	Диапазон			Менее ±5%.
Срок жизни				10		год









3. Конструктивный габаритный чертеж



Диффузионная блок-схема KSS521 (совместимая с насосами)

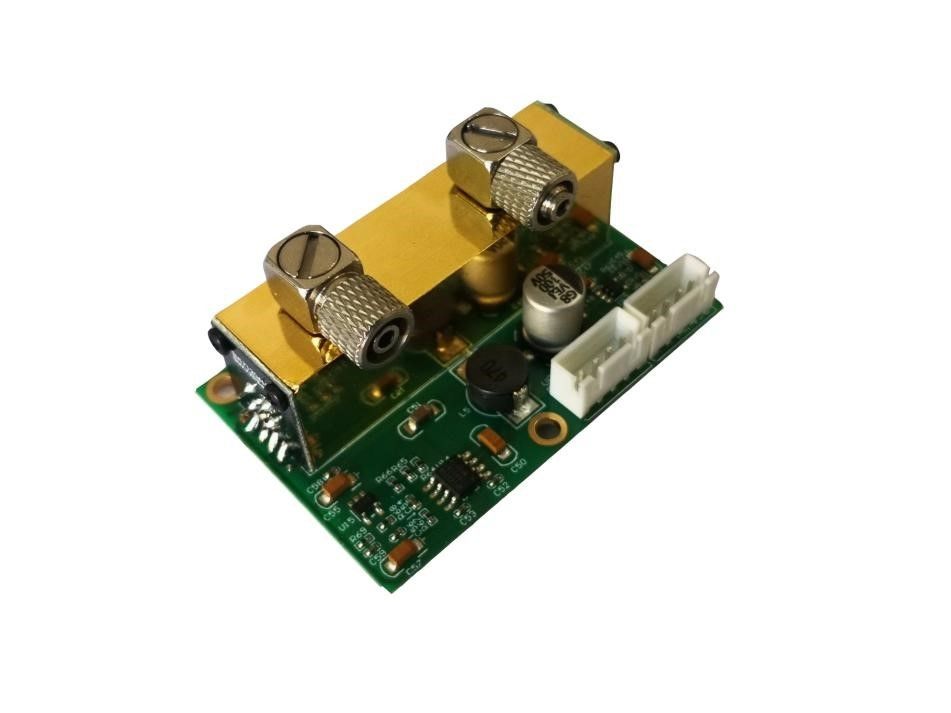

Тип всасывания насоса: длина * ширина * высота: 61 мм * 40 мм * 32 мм

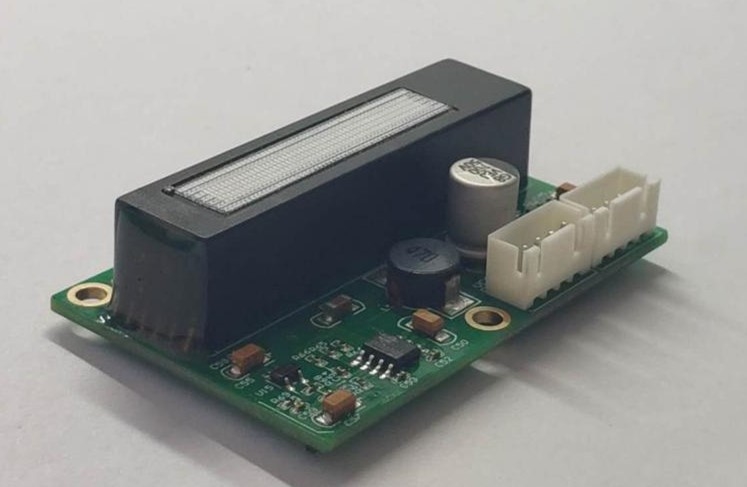

Тип диффузии: длина * ширина * высота: 61 мм * 40 мм * 18 мм





4.Инструкции по установке

Датчик монтируется с расстоянием между установочными отверстиями 54 и апертурой 3,2 мм.

Расстояние между розетками электропроводки составляет 2,54 м.

5.Вопросы, на которые следует обратить внимание при обслуживании

Датчик следует калибровать регулярно, рекомендуется не более 3 месяцев..

Не используйте датчик в течение длительного времени в среде с высокой плотностью пыли.

Пожалуйста, используйте датчик в пределах диапазонапитание датчика.

6. Инструкции по оформлению заказа

Для того, чтобы иметь возможность приобрести конкретные требуемые спецификации, пожалуйста, предоставьте следующую информацию

1) Название датчика 2) Диапазон датчика 3) Точность измерения датчика и режим вывода и т. д.

Например, КСС521, SF6, 0-5000 частей на миллион



7.Информация о заказе



Информационный лист заказа
КСС521	Инфракрасный модуль датчика газа SF6 KSS521
	хххх	Датчик измеряет диапазон концентрации CO2 в частях на миллион, с минимальным значением 2000 и максимальным значением 50000 частей на миллион.
	2000 г.	Диапазон 200 частей на миллион (по умолчанию).
	10000	Диапазон 10000 частей на миллион
	50000	Диапазон 50000 частей на миллион
		кодировать	Скорость реакции делится на два типа: быстрая и медленная
		С	Медленно (по умолчанию).
		Вопрос	быстро
			кодировать	Выбор скорости передачи данных, поддержка широко используемой скорости передачи данных 2400 9600 19200 38400 бит/с, 8 бит данных, 1 бит стопового бита, без контрольного бита: подтвердите особые потребности перед заказом.
			Обычай	Подтвердите скорость передачи перед заказом
			2400	скорость передачи данных 2400 бит/с
			9600	скорость передачи данных 9600 бит/с
			19200	скорость передачи данных 19200 бит/с
			38400	Скорость передачи данных 38400 бит/с (по умолчанию)
				кодировать	Протокол последовательного порта
				Modbus-RTU	Стандартный протокол Modbus-RTU (по умолчанию).
				Modbus-ASCII	Стандартный протокол Modbus-ASCII
				Modbus-Self	Частный протокол Modbus
КСС521	-2000	-С	-38400	-Modbus-RTU







8.Контактная информация

URL-адрес:www.kacise.com

Тел: +86-29-17719566736

Электронная почта: sales@kacise.com

Адрес: Tangyan South Road, город Сиань, провинция Шэньси, Китай.





















































































































































Приложение

Стенография	ФИО
ОБЪЕМ	1% VOL относится к 1% объема определенного газа в воздухе.
PPM	1PPM означает, что объем определенного газа в воздухе составляет одну миллионную.
О2	Молекулы кислорода
ЖК	ЖК дисплей
РС485	Асинхронный последовательный порт 485
ОКРУГ КОЛУМБИЯ	постоянный ток
переменный ток	Коммуникация
ПВХ	поливинил хлорид
