KSS54XИнфракрасный Датчик углеводорода



















1.Обзор

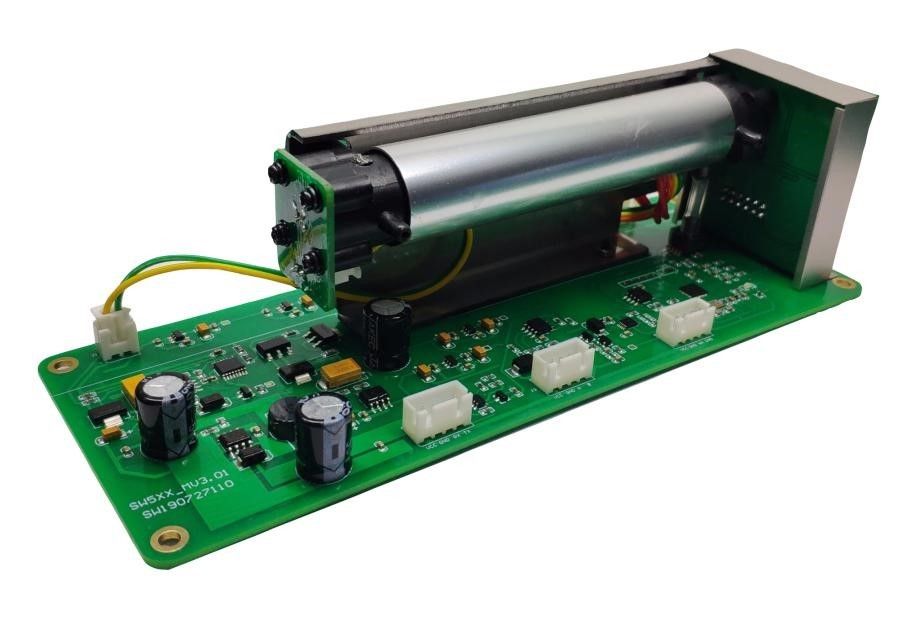

Модуль инфракрасного датчика KSS54X CH4 представляет собой модуль датчика газа, использующий принцип обнаружения инфракрасного поглощения NDIR, который определяет концентрацию в соответствии с поглощением инфракрасного газа.В KSS54X используется импортный источник света, оптический резонатор со специальной структурой и двухканальный детектор для реализации пространственной компенсации двойного оптического пути.Микропроцессоры выполняют сбор, обработку и вывод сигналов.KSS54X обладает хорошей селективностью, высокой чувствительностью, отсутствием зависимости от кислорода, длительным сроком службы, низким энергопотреблением;С функцией контроля температуры и компенсации давления;Он также имеет UART, выход 485 и аналоговый выход тока/напряжения, что удобно для клиентов в различных приложениях.













2.Технические параметры



параметр	символ	минимум	Типичные значения	максимум	Ед. изм
Температура хранения	Тстг	-20	-	80	°С
Рабочая Температура	ТА	-20		60	°С
Рабочая влажность	ЧАСА	0		90 без конденсации	% относительной влажности
Рабочее давление	пА	0,8		1,2	банкомат
Напряжение питания	Вс	11	12	30	В
Максимальный рабочий ток	ясреднее	100	120	150	мА







KSS54X индекс производительности инфракрасного CH4 с низкой концентрацией (обычно 0 ~ 5000 частей на миллион).

индекс	газ	Диапазон/частей на миллион	разрешающая способность	относительная ошибка	абсолютная ошибка	замечание
Дрейф нуля	канал 4	0~5000	25 частей на миллион	±5% полной шкалы	±100 частей на миллион	Просто познакомьтесь с одним из них
Дрейф диапазона				±5% полной шкалы	±100 частей на миллион	Просто познакомьтесь с одним из них
Ошибка индикации				±5% полной шкалы	±100 частей на миллион	Просто познакомьтесь с одним из них
повторяемость				±2%полной шкалы	±50 частей на миллион	Просто познакомьтесь с одним из них
Т90	≤5S (500 мл/мин)

















KSS54X инфракрасный индекс производительности стандартной концентрации CH4 (0 ~ 5% об.).

индекс	газ	Диапазон/объем	разрешающая способность	относительная ошибка	абсолютная ошибка	замечание
Дрейф нуля	канал 4	0~5%	100 частей на миллион	±5% полной шкалы	±500 частей на миллион	Просто познакомьтесь с одним из них
Дрейф диапазона				±5% полной шкалы	±500 частей на миллион	Просто познакомьтесь с одним из них
Ошибка индикации				±5% полной шкалы	±500 частей на миллион	Просто познакомьтесь с одним из них
повторяемость				±2%полной шкалы	±300 частей на миллион	Просто познакомьтесь с одним из них
Т90	≤5S (500 мл/мин)











Инфракрасный показатель концентрации CH4 KSS54X (обычно 0–30% об.)



индекс	газ	Диапазон/объем	разрешающая способность	относительная ошибка	абсолютная ошибка	замечание
Дрейф нуля	канал 4	0~30%	500 частей на миллион	±5% полной шкалы	±3000 частей на миллион	Просто познакомьтесь с одним из них
Дрейф диапазона				±5% полной шкалы	±3000 частей на миллион	Просто познакомьтесь с одним из них
Ошибка индикации				±5% полной шкалы	±3000 частей на миллион	Просто познакомьтесь с одним из них
повторяемость				±2%полной шкалы	±1000 частей на миллион	Просто познакомьтесь с одним из них
Т90	≤5S (500 мл/мин)



















































Полномасштабный индекс производительности KSS54X инфракрасного канала CH4 (0 ~ 100% объема)





индекс	газ	Диапазон/объем	разрешающая способность	относительная ошибка	абсолютная ошибка	замечание
Дрейф нуля	канал 4	0~100%	1000 частей на миллион	±5% полной шкалы	±5000 частей на миллион	Просто познакомьтесь с одним из них
Дрейф диапазона				±5% полной шкалы	±5000 частей на миллион	Просто познакомьтесь с одним из них
Ошибка индикации				±5% полной шкалы	±5000 частей на миллион	Просто познакомьтесь с одним из них
повторяемость				±2%полной шкалы	±5000 частей на миллион	Просто познакомьтесь с одним из них
Т90	≤5S (500 мл/мин)













3. Конструктивный габаритный чертеж

Единица: мм



KSS54X имеет три конструктивных размера, соответствующих оптическому резонатору 100 мм, 150 мм, 200 мм на выбор.

Схема структуры полости 100 мм:





Схема структуры полости 150 мм:





Схема структуры полости 200 мм:











Инструкция по установке

Датчик устанавливается с эталонной структурной схемой с расстоянием между отверстиями для позиционирования и апертурой 3,5 мм.

Расстояние между гнездами проводки составляет 2,54 мм.

4.Методы вопросов, на которые следует обратить внимание при обслуживании

Датчик следует калибровать регулярно, рекомендуется не более 3 месяцев..

Не используйте датчик в течение длительного времени в среде с высокой плотностью пыли..

Пожалуйста, используйте датчик в пределах диапазонапитание датчика.

5. Инструкции по заказу

Для того, чтобы иметь возможность приобрести конкретные требуемые спецификации, пожалуйста, предоставьте следующую информацию:

1) Название датчика

2)Измерьте газ

3)Точность измерения датчика и режим вывода и т. д.

Например, KSS54X, CH4, 0-5000 частей на миллион











6. Информация о заказе



Информационный лист заказа
KSS54X	Датчик концентрации CO2 KSS54X
	хххх	Датчик измеряет диапазон концентрации CO2 в частях на миллион, с минимальным значением 2000 и максимальным значением 50000 частей на миллион.
	2000 г.	Диапазон 200 частей на миллион (по умолчанию).
	10000	Диапазон 10000 частей на миллион
	50000	Диапазон 50000 частей на миллион
		кодировать	Скорость реакции делится на два типа: быстрая и медленная
		С	Медленно (по умолчанию).
		Вопрос	быстро
			кодировать	Выбор скорости передачи данных, поддержка широко используемой скорости передачи данных 2400 9600 19200 38400 бит/с, 8 бит данных, 1 бит стопового бита, без контрольного бита: подтвердите особые потребности перед заказом.
			Обычай	Подтвердите скорость передачи перед заказом
			2400	скорость передачи данных 2400 бит/с
			9600	скорость передачи данных 9600 бит/с
			19200	скорость передачи данных 19200 бит/с
			38400	Скорость передачи данных 38400 бит/с (по умолчанию)
				кодировать	Протокол последовательного порта
				Modbus-RTU	Стандартный протокол Modbus-RTU (по умолчанию).
				Modbus-ASCII	Стандартный протокол Modbus-ASCII
				Modbus-Self	Частный протокол Modbus
KSS54X	-2000	-С	-38400	-Modbus-RTU







7. Контактная информация

URL-адрес:www.kacise.com

Тел: +86-29-17719566736

Электронная почта: sales@kacise.com

Адрес: Tangyan South Road, город Сиань, провинция Шэньси, Китай.







































































































































Приложение



Стенография	ФИО
ОБЪЕМ	1% VOL относится к 1% объема определенного газа в воздухе.
PPM	1PPM означает, что объем определенного газа в воздухе составляет одну миллионную.
О2	Молекулы кислорода
ЖК	ЖК дисплей
РС485	Асинхронный последовательный порт 485
ОКРУГ КОЛУМБИЯ	постоянный ток
переменный ток	Коммуникация
ПВХ	поливинил хлорид
