Подробная информация о продукте:
Место происхождения: Шаньси Сиань
Фирменное наименование: Kacise
Номер модели: KCS530
Оплата и доставка Условия:
Количество мин заказа: 1
Упаковывая детали: каждая единица имеет индивидуальную коробку, и все коробки упакованы в стандартные пакеты или доступ
Время доставки: 5 рабочих дней
Условия оплаты: Т/Т, Вестерн Юнион, МонейГрам
Поставка способности: 1000 частей в неделю
контакт
Подробное описание продукта
Температура хранения: -20-80℃ Рабочая Температура: -20-60℃
Рабочая влажность: 0-90% относительной влажности Рабочее давление: 0,8-1,2атм
Напряжение питания: 12В Максимальный рабочий ток: 120-150 мА
Диапазон (поддерживается настраиваемый.) Может быть до 100% об.): 5000-500000 частей на миллион Разрешение: 1000 частей на миллион
Точность измерения: ± 20 частей на миллион или ± 5% истинного значения частей на миллион Т90: 20-40С
повторяемость НУЛЯ: <±50 частей на миллион повторяемость 50% полной шкалы: <±5% от измеренного значения
Срок жизни: 10 лет
Высокий свет:

Датчик детектора газа 500000ppm

,

модуль датчика Co2 500000ppm

,

модуль быстрого датчика Co2 5000ppm

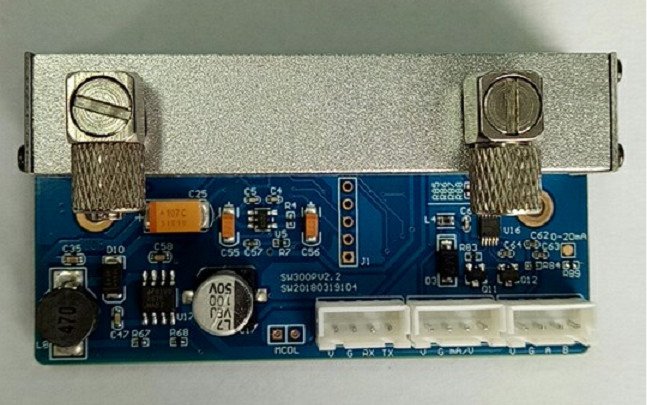

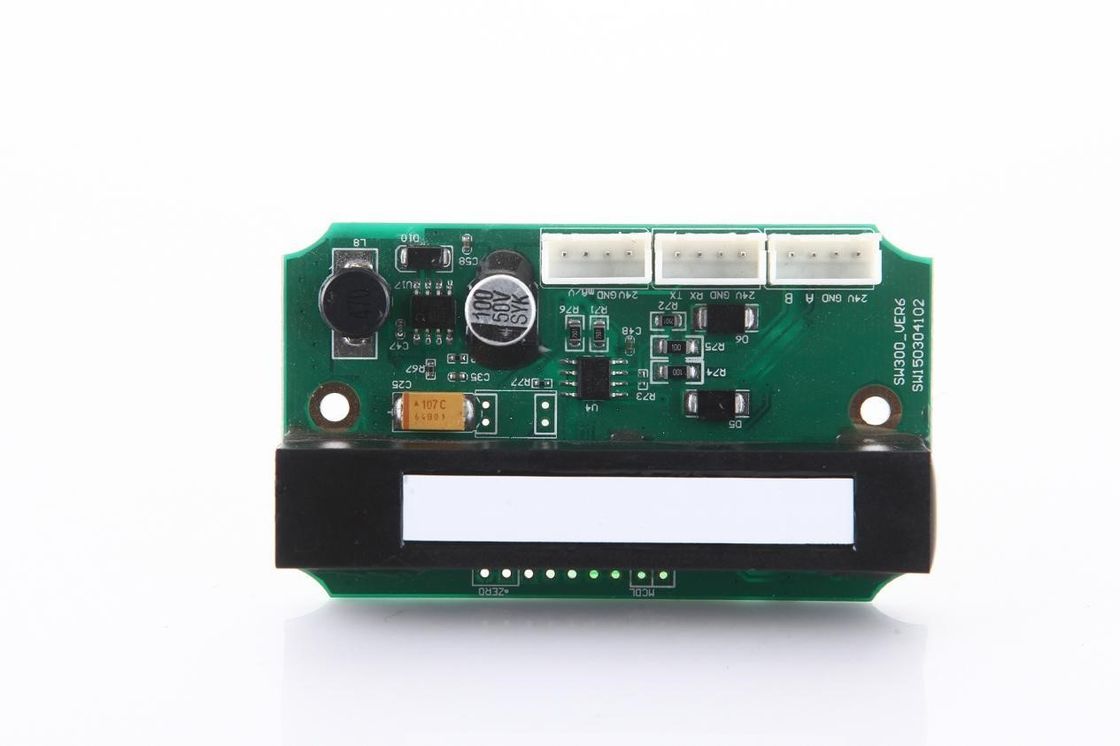

KCS530Инфракрасный модуль CO2



















1.Обзор

KCS530 — это модуль обнаружения газа, основанный на принципе поглощения инфракрасного излучения NDIR, который подходит для определения концентрации углекислого газа в газовой среде при комнатной температуре.

KCS530 использует запатентованный оптический резонатор, импортный источник света и двухканальный детектор для реализации эталонной компенсации двойных оптических путей в космосе.KCS530 обладает хорошей селективностью, отсутствием зависимости от кислорода и длительным сроком службы.

KCS530 имеет UART, выход 485 и токовый выход 4-20 мА (или аналоговый выход напряжения) для легкого выбора приложения;KCS530 обеспечивает калибровку нулевой точки, калибровку чувствительности и команды калибровки чистым воздухом, а также предоставляет откалиброванный вручную вывод MCDL для клиентов, чтобы выполнить относительную калибровку нуля модуля датчика с использованием наружного свободного потока чистого воздуха.

KCS530 использует режим вентиляции с конвекционной диффузией, который имеет высокую скорость диффузии.KCS530 предназначен для измерения концентрации CO2 в средах с высокой влажностью, таких как грибники, инкубационные камеры и сельскохозяйственные теплицы.Он также может широко использоваться в контроле свежего воздуха HVAC, мониторинге качества воздуха в помещении, мониторинге сельскохозяйственных и животноводческих производственных процессов, может быть установлен в интеллектуальных зданиях, системах вентиляции, роботах, автомобилях и других приложениях, а также может применяться в других узких пространствах. мониторинг качества воздуха.



2.Технические параметры







параметр символ минимум Типичные значения максимум Ед. изм
Температура хранения Тстг -20 - 80 °С
Рабочая Температура ТА -20   60 °С
Рабочая влажность ЧАСА 0   90 % относительной влажности
Рабочее давление пА 0,8   1,2 банкомат
Напряжение питания Вс 11 12 30 В
Максимальный рабочий ток яМаксимум 100 120 150 мА

Диапазон (настраиваемый поддерживается.)

Может быть до 100% об.)

Ра 0 5000 500000 частей на миллион
Разрешение Разрешение   1000   частей на миллион
Точность измерения Точность - ± 20 частей на миллион или ± 5% истинного значения ± 300 частей на миллион ± 5% истинного значения частей на миллион
Т90 распространение - 20 40 второй
Повторяемость Нуль     <±50   частей на миллион
50% полной шкалы - <±5% <±5% от измеренного значения -
Срок жизни   3 10 15 год







3.Структурный габаритный чертеж

Единица: мм

































Распространение





Насосно-всасывающий тип























4. Выходной сигнал

Выходной сигнал: аналоговый выход тока/напряжения, выход UART, выход 485, пользователям может потребоваться настроить.

Примечание. При холодном запуске модуля сигнал значения концентрации, полученный в течение двух минут после включения питания, не используется в качестве основы измерения.

4.1.Аналоговый выход тока/напряжения

Диапазон аналогового токового выхода (4 мА~20 мА), 4 мА соответствует 0 ppm, 20 мА соответствует концентрации газа на полной шкале.Клиенты также могут настроить.

Диапазон выходного аналогового напряжения (0,4–2,0 В), 0,4 В соответствует 0 ppm, а 2,0 В соответствует концентрации газа при полной шкале.Клиенты также могут настроить.

4.2. Протокол связи UART

Скорость передачи: 9600 бит/с, 8 бит данных, 1 стоповый бит, без контрольного бита;

Данные в формате ASCIIвывод, количество байтов данных на кадр не фиксировано, начиная с 32 и заканчивая rn

Он разделен на упреждающую загрузку и Q&A2way.

4.2.1 Датчик активно загружает значение концентрации, и данныевыводитсяв виде ASCIIкод, формат следующий:



32 32 Икс Икс Икс Икс Икс 32 п п м р н


где 32 — это ASCII-код пробела, а вывод заканчивается символом новой строки.

Например: Формат вывода 12345 ppm выглядит следующим образом:

    1 2 3 4 5   п п м
0x20 0x20 0x31 0x32 0x33 0x34 0x35 0x20 0x70 0x70 0x6d

4.2.2 Вопросы и ответы (выберите один из методов автоматической загрузки и вывода вопросов и ответов, по умолчанию используется активная загрузка)

Отправить десятичное: 235237363521

возвращаться

32 32 Икс Икс Икс Икс Икс 32 п п м р н


где 32 — это ASCII-код пробела, а вывод заканчивается символом новой строки.

4.3. Протокол связи MODBUS

ДОСТУПНЫ ТРИ ПРОТОКОЛА: MODBUS RTU, MODBUS ASCII ИЛИ НАСТРОЙКА MODBUS.

4.3.1 Пользовательский протокол MODBUS

Формат протокола отправки хоста

Протокол состоит из пакетов фиксированного формата.Размер пакета зависит от содержимого пакета.

байт содержание
1 Адрес блока связи (адрес датчика)
2 Символ STX (0x23)
3 Код сообщения 0x52 (чтение) или 0x53 (запись).
4 Длина данных (длина пакета минус 6).
5 Сначала данные
6 Второй бит данных
7... ....н-2 Другие данные
п-1 0x21
н 8-значная контрольная цифра XOR


Адрес первого байтового коммуникационного блока пакета: относится к адресу нижестоящего компьютерного блока, когда хост обменивается данными с нижестоящим компьютером.Второй байт пакета является символом STX, который является фиксированным.Третий байт пакета указывает, является ли пакет командой чтения или командой записи.0x52 для чтения команды 0x53 для записи команды.Четвертый байт пакета — это битовая длина, описывающая данные, содержащиеся во всем сообщении, равная размеру пакета минус 6. Данные передаются последовательно от младшего байта к старшему байту.Текст направляется слева направо.Как только все данные будут переданы, конец данных будет обозначен 1 байтом 0x21.Последний байт протокола является контрольной суммой для проверки правильности передаваемых данных.

Устройство возвращает формат протокола

Протокол состоит из пакетов фиксированного формата.Размер пакета зависит от содержимого пакета.

байт содержание
1 06 (ACK, указывающий, что команда хоста была принята правильно).
2 Адрес блока связи (адрес датчика)
3 Символ STX (0x23)
4 Код сообщения 0x52 (чтение) или 0x53 (запись).
5 (длина пакета минус 7).
6 Сначала данные
7 Второй бит данных
8... ....н-2 Другие данные
п-1 0x21
н 8-значная контрольная цифра XOR


Адрес блока связи: относится к адресу нижестоящего компьютерного блока, когда хост связывается с нижестоящим компьютером.Второй байт пакета является символом STX, который является фиксированным.Третий байт пакета указывает, является ли пакет командой чтения или командой записи.0x52 для чтения команды 0x53 для записи команды.Четвертый байт пакета — это битовая длина, описывающая данные, содержащиеся во всем сообщении, равная размеру пакета минус 6. Данные передаются последовательно от младшего байта к старшему байту.Текст направляется слева направо.Как только все данные будут переданы, конец данных будет обозначен 1 байтом 0x21.Последний байт протокола является контрольной суммой для проверки правильности передаваемых данных.

Тип команды

(1) Прочитайте датчикзначение концентрации: например, чтение текущих данных датчика № 32 (20H)

Хост посылает датчику команду:20235201372146

20 23 52 01 37 21 ??(десятичное число 16).

20: Номер датчика

23: исправлен STX

52: Читать

01: длина данных, указывающая, что после нее идет 1 бит данных.

37: Чтение данных датчика

21: Конец

??: контрольный символ контрольной суммы

Контрольная сумма = 20⊕23⊕52⊕01⊕37⊕21=46H, значит??=46ч

Устройство вернет следующие данные:062023520537000003E821??

06 20 23 52 05 37 00 00 03 E8 21 ??(десятичное число 16).

06: ACK правильный

20: Возвращает адрес датчика

23: СТХ (0x23)

52: Тип службы Тип операции возврата по умолчанию — операция чтения (0x52).

05: Длина данных Длина данных составляет 5 байт.

37: Командный класс

00 00 03 E8: Текущее значение концентрации CO2 в частях на миллион представляет собой значение концентрации, выраженное в 4 байтах, с байтом высокой концентрации слева и байтом низкой концентрации справа, в зависимости от концентрации датчика

21: Конечный символ

??: контрольный символ контрольной суммы

Контрольная сумма = 20 ⊕ 23 ⊕ 52 ⊕ 05 ⊕ 37 ⊕ 00 ⊕ 00 ⊕ 03 ⊕ E8 ⊕ 21 = ??XOR, исключая первый байт 06

(2) Установите адрес датчика:

Например, считать текущий адрес датчика с номера 32 (20H) на номер 34 (22H).

Хост посылает датчику команду:2023530231222160

20 23 53 02 31 22 21 ??(десятичное число 16).

20: Текущий номер датчика

23: исправлен STX

53: Написать

02: длина данных, указывающая, что после нее идут две цифры данных.

31: Команда записи адреса

22: Текущий адрес датчика изменен на номер 34.

21: Конец

??: контрольный символ контрольной суммы

Контрольная сумма = 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, значит ??=60ч

Устройство возвращает следующие данные:062023530231222160

06 20 23 53 02 3122 21 ??

06: ACK правильный

20: Исходный адрес датчика

23: СТХ (0x23)

53: Тип службы Тип операции возврата по умолчанию — операция чтения (0x520).

02: Длина данных Длина данных 2 байта

31: Класс командного класса

22: Текущий адрес датчика после изменения адреса

21: Конечный символ

??: контрольный символ контрольной суммы

Контрольная сумма = 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, значит ??=60ч

(3) О настройке начального адреса датчика:

Короткая MCDL, калибровка нуля в течение 8 секунд, более 10 секунд для начального адреса датчика. По умолчанию используется число 32. Заводской адрес каждого датчика установлен на 32 (20H), и когда пользователь изменяет адрес датчика, соответствующий лоб кнопку необходимо непрерывно удерживать более 10 секунд, чтобы восстановить заводскую настройку адреса.

4.3.2 Протокол MODBUS RTU

Формат протокола отправки хоста

Протокол состоит из пакетов фиксированного формата.Размер пакета зависит от содержимого пакета.

байт содержание
1 Адрес блока связи (адрес датчика)
2 Код функции
3 Первое место в области данных
4 Вторая цифра в области данных
5 Третье место в области данных
6 Четвертое место в области данных
...... . Другие данные
п-1 CRC низкий
н CRC высокий




Адрес блока связи: относится к адресу нижестоящего компьютерного блока, когда хост связывается с нижестоящим компьютером.Второй байт пакета указывает, является ли пакет командой чтения или командой записи.03 указывает, что сообщение является командой чтения, а 06 указывает, что сообщение является командой записи.CRC используется для проверки правильности передаваемых данных.Данные передаются последовательно от младшего байта к старшему.Текст направляется слева направо.После того, как все данные будут переданы, проверка CRC младшего и старшего битов завершится.

Устройство возвращает формат протокола

Протокол состоит из пакетов фиксированного формата.Размер пакета зависит от содержимого пакета.

Тип команды

(1) Считайте значение концентрации датчика: например, чтение текущих данных датчика № 32 (20H).

Хост посылает датчику команду:

20 03 00 00 00 02 С2 БА

20: Текущий адрес датчика

03: Чтение концентрации датчика

00 00 00 02: Содержимое области данных

00 00 — адрес 00 02 — количество

C2: высокий уровень CRC

BA: CRC низкий

Основной принцип кода контроля циклическим избыточным кодом (CRC): после K-битного информационного кода, затем склейки R-битного контрольного кода, вся длина кодирования составляет N битов, поэтому этот код также называется (N, K-кодом. Для заданного ( N,K ) кода, можно показать, что существует многочлен G(x) с наивысшей степенью NK = R. Контрольная сумма K-битной информации может быть сгенерирована из G(x) и G( x) называется порождающим полиномом этого кода CRC.Конкретный процесс генерации контрольного кода: предполагая, что информация, которая должна быть отправлена, представлена ​​полиномом C(X), сдвиг C(x) влево на R битов (что может быть выражено как C(x)*2R) и т. д. Справа от C(x) будет свободен бит R, который является позицией контрольной цифры. Остаток, полученный путем деления C(x )*2R для генерации многочлена G(x) является контрольной цифрой.

Устройство возвращает следующие данные:

Если общий диапазон находится в пределах 65536 частей на миллион:

20 03 04 00 20 0B E8 CD 85 (десятичный).

Если общий диапазон превышает 65536 частей на миллион:

20 03 06 00 20 00 00 0B E8 33 9D (десятичный).

20: Текущий адрес датчика

03: Чтение концентрации датчика

04/06: Длина области данных (Длина возвращаемой области данных связана с общим диапазоном, заказанным клиентом, если максимальный диапазон, заказанный клиентом, находится в пределах 65536 частей на миллион, тогда длина возвращаемой области данных составляет 04 (100 частей на миллион). количество:20 0304 0020 00 64 СВ 10), если максимальный диапазон превышает 65536 миллионных долей, то длина возвращаемой области данных равна 06 (возвращаемое число 100 миллионных долей:20 03 06 00 20 00 00 00 64 35 08)

Красная часть — это бит данных, а синяя — длина области данных.

00 20 : Отображает текущий адрес датчика 0x20

0B E8: Отображает концентрацию газа датчика в частях на миллион, конкретное значение зависит от адреса и концентрации датчика

Приведенные выше данные являются десятичными числами, и их необходимо преобразовать в числа с основанием 10 перед расчетом значения концентрации.

Например:

Если общий диапазон находится в пределах 65536 частей на миллион:

0B — десятичное число 11;Десятичное число E8 равно 232, тогда значение концентрации равно: 11*256+232=3048 (десятичное значение частей на миллион).

Если общий диапазон превышает 65536 частей на миллион:

00 — это 0 для десятичного числа;0B — это 11 для десятичного числа;Десятичное число E8 равно 232, тогда значение концентрации равно: 0*65536+11*256+232=3048 (значение частей на миллион в десятичной дроби).

CD: CRC высокий

85: Низкий уровень CRC

Значения проверки CRC относятся к тому же, что и выше.

(2) Установите адрес датчика:Например, измените адрес датчика 32 (20H) на 01.

Хост посылает датчику команду:

20 06 00 00 00 01 4E BB (десятичный).

20: Текущий адрес датчика

06: Код функции (установить адрес датчика).

00 00 00 01: Область данных (датчик изменен, новый адрес 00 01, т.е. 01).

4E: высокий уровень CRC

BB: CRC низкий

Значение проверки CRC такое же, как указано выше.

Устройство возвращает следующие данные:

20 06 00 00 00 01 4E BB (десятичный).

Так же, как вход

После изменения адреса новая команда чтения должна только изменить первый адрес на текущий адрес после модификации и выполнить проверку CRC, чтобы получить новый контрольный бит:

01 03 00 00 00 02 C4 0B (десятичный).

Устройство возвращает следующие данные:

Если общий диапазон находится в пределах 65536 частей на миллион:

01 03 04 00 01 0B E8 AC 8D (десятичный).

Если общий диапазон превышает 65536 частей на миллион:

01 03 06 00 01 00 00 0B E8 1B CB (десятичный).

Новая команда установки адреса датчика:

01 06 00 00 00 ХХ хх хх

XX: это адрес, который необходимо изменить снова

xx xx: новая контрольная цифра

*Эта команда представляет собой опрос Modbus помощника по отладке последовательного порта в окне отображения данных. Дважды щелкните таблицу отображения адресов, чтобы установить новый адрес, изменив значение.

(3) О настройке начального адреса датчика

Короткий MCDL, калибровка нуля в течение 8 секунд, более 10 секунд для начального адреса датчика. По умолчанию используется число 32. Заводской адрес каждого датчика установлен на 32 (20H), и когда пользователь изменяет адрес датчика, адрес необходимо восстановить, удерживая соответствующую кнопку на лбу непрерывно более 10 секунд.

4.3.3 ЛИЦЕНЗИЯ MODBUS ASCII

Формат протокола отправки хоста

Протокол состоит из пакетов фиксированного формата.Размер пакета зависит от содержимого пакета.

байт содержание
1 0x3a
2 Адрес блока связи (старший адрес датчика)
3 Адрес блока связи (младший адрес датчика)
4 Код функции высокий
5 Низкий код функции
6 Первое место в области данных
7 Вторая цифра в области данных
8 Третье место в области данных
9 Четвертое место в области данных
10 Пятое место в области данных
11 Шестое место в области данных
12 Седьмое место в области данных
13 Восьмая цифра в области данных
....... Другие данные
п-3 LRC высокий
п-2 LRC низкий
п-1 0x0d
н 0x0a




Адрес блока связи: относится к адресу нижестоящего компьютерного блока, когда хост связывается с нижестоящим компьютером.Первый байт пакета — 0x3a, последние два байта — 0x0d 0x0a и являются фиксированными.Четвертый и пятый байты пакета указывают, является ли пакет командой чтения или командой записи.03 указывает, что сообщение является командой чтения, а 06 указывает, что сообщение является командой записи.LRC используется для проверки правильности передаваемых данных.Данные передаются последовательно от младшего байта к старшему.Текст направляется слева направо.Когда все данные переданы, данные равны 0x0d на 2 байта отсечки, а 0x0a указывает на конец данных.

Устройство возвращает формат протокола

Протокол состоит из пакетов фиксированного формата.Размер пакета зависит от содержимого пакета.Формат возврата такой же, как формат отправки.

Тип команды

(1) Считайте значение концентрации датчика:например, чтение текущих данных датчика 20H

Адрес под функциональным кодом 03 в опросе Modbus должен быть установлен на 3 для 0x0003, а количество должно быть установлено на 1.

Хост посылает датчику команду:

3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (десятичный): 200300030001D9

3a: Фиксированный стартовый бит

32 30 равно 20: номер датчика

30 33 is 03: считывание концентрации датчика

30 30 30 33 30 30 30 31: Содержимое области данных

Адрес 30 30 30 33 указывает, что регистр, который нужно прочитать, имеет начальный адрес 0x0003, а 30 30 30 31 означает, что количество регистров, которые нужно прочитать, равно 1.

44: LRC высокий

39: LRC низкий

0D: фиксированный конечный бит

0A: фиксированный конечный бит

LRC=20+03+00+03+00+01=27H После отрицания добавьте 1 к D9H, и проверочный код будет 44 39.

Устройство вернет следующие данные:

3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (десятичное число): 200302017367

3A: Фиксированный стартовый бит

32 30 равно 20: номер датчика

30 33 равно 03: концентрация датчика считывания указывает на то, что область данных составляет 3 бита 16-битные данные Представлены 6 байтов

30 32 is 02: длина области данных

30 31 37 33 равно 0173: текущее значение концентрации CO2 составляет 0*16^3+1*16^2+7*16+3 в 16 раз на человека.Единицей измерения является PPM, то есть значение концентрации, выраженное в 4 байтах, а конкретное значение зависит от концентрации, считываемой датчиком.

36: LRC высокий

37: LRC низкий

0D: фиксированный конечный бит

0A: фиксированный конечный бит

LRC=20+03+02+01+73=99H, добавьте 1 к 67 после отрицания, и проверочный код будет 36 37.

Чтение адреса датчика: например, чтение текущего 20-часового адреса датчика 32.

*Здесь для чтения адреса датчика опрос Modbus под адресом функционального кода 03 должен быть установлен на 192, это 0x00c0, количество установлено на 1.

Хост посылает датчику команду:

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (десятичный).

То есть: 200300c000011C

3a: Фиксированный стартовый бит

32 30 равно 20: номер датчика

30 33 is 03: считывание концентрации датчика

30 30 43 30 30 30 30 31: Содержимое области данных

30 30 43 30 адрес указывает, что считываемый регистр имеет начальный адрес 0x00c0, а 30 30 30 31 количество, указывающее количество регистров, которые необходимо прочитать 1

31: LRC высокий

43: LRC низкий

0D: фиксированный конечный бит

0A: фиксированный конечный бит

LRC=20+03+00+c0+00+01=E4H После отрицания добавьте 1 к 1CH, и проверочный код будет 31 43

Устройство вернет следующие данные:

3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (десятичное число): 2003020020BB

3A: Фиксированный стартовый бит

32 30 равно 20: номер датчика

30 33 равно 03: концентрация датчика считывания указывает на то, что область данных составляет 3 бита 16-битные данные Представлены 6 байтов

30 32 is 02: длина области данных

30 30 32 30 равно 0020: Текущий адрес датчика 0x0020 в диапазоне 0-FF

42: LRC высокий

42: LRC низкий

0D: фиксированный конечный бит

0A: фиксированный конечный бит

LRC=20+03+02+00+20=45H, добавьте 1 как BB после отрицания, и код проверки будет 42 42

(2) Установите датчикадрес: Например, измените адрес датчика № 32 на № 01.

* Опрос Modbus (дважды щелкните таблицу, показывающую адрес 32, чтобы изменить адрес функционального кода 06, адрес должен быть установлен на 192 (должен быть по умолчанию).) 0x00c0, значение установлено на 1, чтобы быть новым адресом датчик.

Хост посылает датчику команду:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (десятичный).

То есть: 200600c0000119

3A: Фиксированный стартовый бит

32 30 равно 20: номер датчика

30 36 равно 06: код функции (установить адрес датчика).

30 30 43 30 30 30 30 31: Область данных

Начальный адрес регистра датчика 30 30 43 30 — 0x00c0, а модифицированный новый адрес датчика 30 31 — 01.

31: LRC высокий

39: LRC низкий

0D: фиксированный конечный бит

0A: фиксированный конечный бит

LRC= 20+06+00+c0+00+01=E7H После отрицания добавьте 1 к 19, и проверочный код будет 31 39.

Устройство вернет следующие данные:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (десятичный).

Так же, как вход

(3) О настройке начального адреса датчика:

Короткий MCDL, калибровка нуля в течение 8 секунд, более 10 секунд для начального адреса датчика. По умолчанию используется число 32. Заводской адрес каждого датчика установлен на 32 (20H), и когда пользователь изменяет адрес датчика, соответствующую кнопку на лбу необходимо непрерывно удерживать более 10 секунд, чтобы восстановить заводскую настройку адреса.



5.Инструкция по установке

Датчик установлен с расстоянием между установочными отверстиями 63 мм и апертурой 3,2 мм.

Шаг гнезда проводки 2,54 мм.

6.Вопросы, на которые следует обратить внимание при техническом обслуживании

Датчик следует регулярно калибровать, рекомендуется не более 3месяцев, а калибровка не требуется, если для длительной работы включена автоматическая калибровка

Не используйте датчик в течение длительного времени в среде с высокой плотностью пыли.

Пожалуйста, используйте датчик в пределах диапазона питания датчика





7.запросить информацию



Информационный лист заказа
KCS530 Датчик концентрации CO2 KCS530
  хххх Датчик измеряет диапазон концентрации CO2 в частях на миллион, с минимальным значением 2000 и максимальным значением 50000 частей на миллион.
2000 г. Диапазон 200 частей на миллион (по умолчанию).
10000 Диапазон 10000 частей на миллион
50000 Диапазон 50000 частей на миллион
  кодировать Скорость реакции делится на два типа: быстрая и медленная
С Медленно (по умолчанию).
Вопрос быстро
  кодировать Выбор скорости передачи данных, поддержка широко используемой скорости передачи данных 2400 9600 19200 38400 бит/с, 8 бит данных, 1 бит стопового бита, без контрольного бита: подтвердите особые потребности перед заказом.
Обычай Подтвердите скорость передачи перед заказом
2400 скорость передачи данных 2400 бит/с
9600 скорость передачи данных 9600 бит/с
19200 скорость передачи данных 19200 бит/с
38400 Скорость передачи данных 38400 бит/с (по умолчанию)
  кодировать Протокол последовательного порта
Modbus-RTU Стандартный протокол Modbus-RTU (по умолчанию).
Modbus-ASCII Стандартный протокол Modbus-ASCII
Modbus-Self Частный протокол Modbus
KCS530 -2000 -38400 -Modbus-RTU







8.Контактная информация

URL-адрес:www.kacise.com

Тел: +86-29-17719566736

Электронная почта: sales@kacise.com

Адрес: Tangyan South Road, город Сиань, провинция Шэньси, Китай.















































































































































Приложение



Стенография ФИО
ОБЪЕМ 1% VOL относится к 1% объема определенного газа в воздухе.
PPM 1PPM означает, что объем определенного газа в воздухе составляет одну миллионную.
О2 Молекулы кислорода
ЖК ЖК дисплей
РС485 Асинхронный последовательный порт 485
ОКРУГ КОЛУМБИЯ постоянный ток
переменный ток Коммуникация
ПВХ поливинил хлорид





Контактная информация
Xi'an Kacise Optronics Co.,Ltd.

Контактное лицо: Ms. Evelyn Wang

Телефон: +86 17719566736

Факс: 86--17719566736

Оставьте вашу заявку (0 / 3000)

Другие продукты

контакт

Адрес: и город, Но11, дорога ТангЯн южная, район Янта, Сиань, Шэньси, Китай.

Адрес завода:и город, Но11, дорога ТангЯн южная, район Янта, Сиань, Шэньси, Китай.
