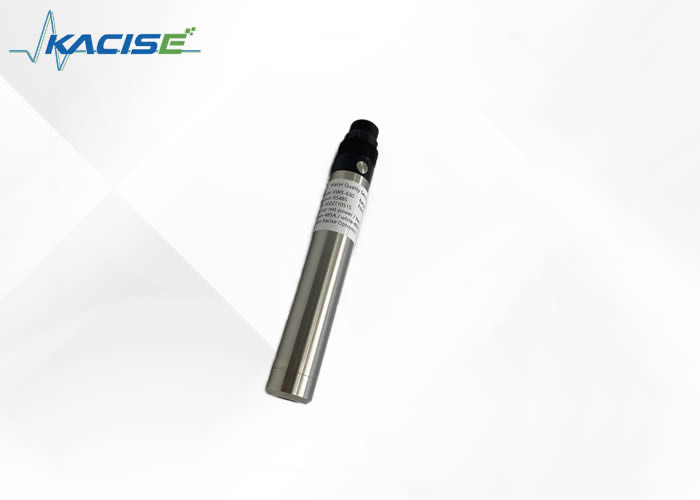

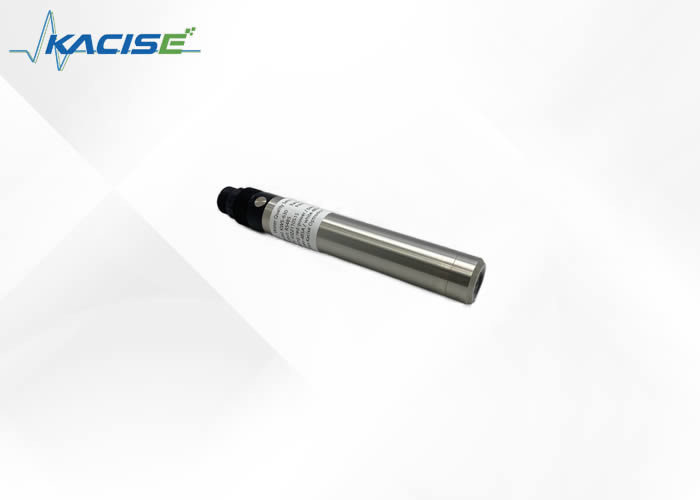

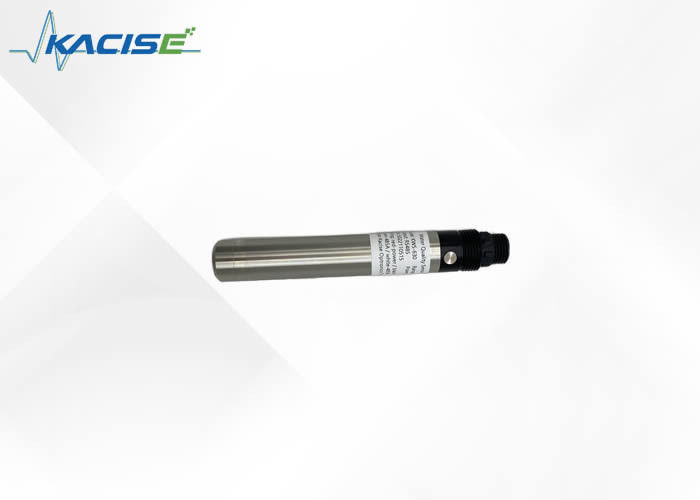

Интерфейс RS485, датчик растворенного кислорода, антиинтерференционный KFDO601, с методом флуоресценции

1: Флуоресцентный метод прибор для измерения растворенного кислорода основан на принципе флуоресцентного тушения.Флуоресцентный материал на передней части датчика - это специальный платиновый порфирин композит полиэфирной фольги, который позволяет молекулам газа проходить черезПоверхность покрыта черным светоотражающим материалом для предотвращения помех солнечного света и других флуоресцентных веществ в воде.

Синий свет освещает флуоресцентный материал и заставляет его возбуждать и излучать красный свет.время и интенсивность возбужденного красного света пропорциональны концентрации молекул кислородаИзмеряя фазовую разницу между красным светом возбуждения и эталонным светом и сравнивая с внутренним калибровочным значением, можно вычислить концентрацию молекулы кислорода..После линеаризации и компенсации температуры окончательное значение выводится.

2Поларографический датчик состоит из серебряного анода и золотого катода с кольцом внизу.может изолировать электрод извне, позволяя газу проникатьНижняя часть датчика заполнена небольшим количеством поверхностно-активного электролита для повышения влажности во время работы.

Когда на электрод полярографического датчика накладывается поляризационное напряжение, кислород проникает в мембрану и реагирует на катоде, генерируя ток.

• Не требуется электролит и не будет поляризован.
• Нет потребления кислорода, не влияет на скорость потока.
• Встроенный датчик температуры, автоматическая компенсация температуры.
• Не подвержены воздействию химических веществ, таких как сульфиды
• Небольшое смещение, быстрая реакция, более точные измерения.
• Длинный цикл обслуживания, более низкая стоимость использования.
• Простая замена люминесцентной крышки.
• Интерфейс Rs-485, протокол Modbus/RTU.
• Низкое потребление энергии, анти-интерференция.

Примечание:Коннектор датчика - водонепроницаемый M16-5 сердечный, мужской.

Датчик устанавливается фиксированно ниже уровня жидкости. При установке и использовании не допускается столкновение или скребление с поверхностью флуоресцентной пленки.Главная часть флуоресцентной пленки должна избегать прикрепления к нижнему осаду..Уберите резиновую крышку при использовании.

• Красный проволока-силовой кабель ((12~24 В)
• Черная проволока (GND)
• Голубая линия-485 А
• Белая линия-485 B

Перед включением внимательно проверьте последовательность проводки, чтобы избежать ненужных потерь, вызванных ошибками проводки.

Инструкции по проводке: учитывая, что кабели были погружены в воду (включая морскую воду) или подвергались воздействию воздуха в течение длительного времени, все положения проводки должны быть водонепроницаемыми.и кабели должны иметь определенную коррозионную устойчивость.

Отличается от технологии растворенного кислородного зонда электрохимического принципа,флуоресцентный растворенный кислородный зонд не потребляет кислород и не нуждается в частой очистке (кроме случаев, когда он используется в вязкой жидкости).

Примечание: частота технического обслуживания в приведенной выше таблице рекомендуется только, а персонал технического обслуживания должен очищать датчик в соответствии с фактическим использованием датчика; однако,частота замены люминесцентной крышки рекомендуется один раз в год.

а) Внешняя поверхность датчика: очистить внешнюю поверхность датчика водопроводной водой, если остались остатки мусора, вытереть влажной мягкой тканью, на какую-то упрямую грязь,Вы можете добавить жидкость для стирки в водопроводную воду для очистки.

b) Поверхность флуоресцентной пленки: если на поверхности флуоресцентной пленки есть грязь, промыть чистой водой или мягко вытереть мягкой тканью.Обратите внимание на интенсивность очистки, чтобы избежать царапин в области измерения и влияния на точность измерения.

в) Внутри флуоресцентной пленки: обычно нет необходимости в очистке.

• Закрутить голову флуоресцентной пленки;
• Промыть внутреннюю поверхность флуоресцентной пленки и оптическое окно датчика.
• Для жирной грязи можно использовать бытовой чистильный раствор;
• Осторожно высушите воду чистой фланельной тканью и оставьте ее высохнуть.
• Переустановить флуоресцентную пленку.

d) Проверьте кабели датчика: не должно быть повреждений кожи и корней кабелей; терминалы не должны быть погружены в воду; когда датчик обычно установлен,кабель не должен быть напряженВ противном случае внутренний провод кабеля легко сломается, и датчик не может нормально работать.

e) Проверьте, не повреждена ли оболочка датчика коррозией или другими причинами.

f) Ежедневное хранение флуоресцентной пленки: когда она не используется, должна быть покрыта резиновой защитной крышкой с влажной губкой, чтобы сохранить поверхность измерения флуоресцентной пленки влажной.Если поверхность области измерения флуоресцентной пленки датчика хронически сухая, произойдет ошибка измерения или нестабильность данных, и он должен быть замочен в воде в течение 48 часов перед использованием.

а) Нул калибровки

Взвешиваем 5 г сульфита натрия на весах, добавляем 95 мл воды в 250 мл цилиндр измерения, заливаем воду в стакан, добавляем сульфит натрия, который был взвешен,перемешивание стеклянным прутом, растворяя и получая раствор 5% сульфита натрия, помещая датчик в раствор, и калибровка нулевой точки проводится после трехминутной численной стабильности.См. приложение к инструкции

b) Калибровка наклона

Датчик помещается в воду, насыщенную воздухом, и наклон калибрируется после 3 минут численной стабильности.

в) Приготовление насыщенной воздухом воды: добавить 2% 3 объема свежей дистиллированной воды в ванну с водой постоянной температуры, чтобы порыстый пластиковый лист плавал на поверхности воды (см. рисунок ниже).В то же время, пузырь (воздушный насос) используется для непрерывного проветривания воды более 1 часа, прекращения проветривания и получения насыщенной воздухом воды через 20 минут или около того.Положите датчик в воду и калибровать наклон после того, как числовое значение стабильно.

Примечание: в качестве опции калибровка наклона также может выполняться в насыщенном водой воздухе.Поместите датчик в калибровочной бутылке с небольшим количеством воды (зонда выше поверхности воды 2-3 мм), чтобы убедиться, что капсула фильма датчика остается влажной, но не имеет капель воды, а наклон калибровки калибровывается после 3 минут численной стабильности.

• Избегайте воздействия солнца на внутреннюю поверхность люминесцентной крышки.
• Пожалуйста, не прикасайтесь к флуоресцентной пленке руками.
• Измерение и калибровка поверхности флуоресцентной пленки для предотвращения прикрепления пузырей.
• Избегайте непосредственного воздействия механического напряжения (давления, царапин и т. д.) на используемую флуоресцентную пленку.
