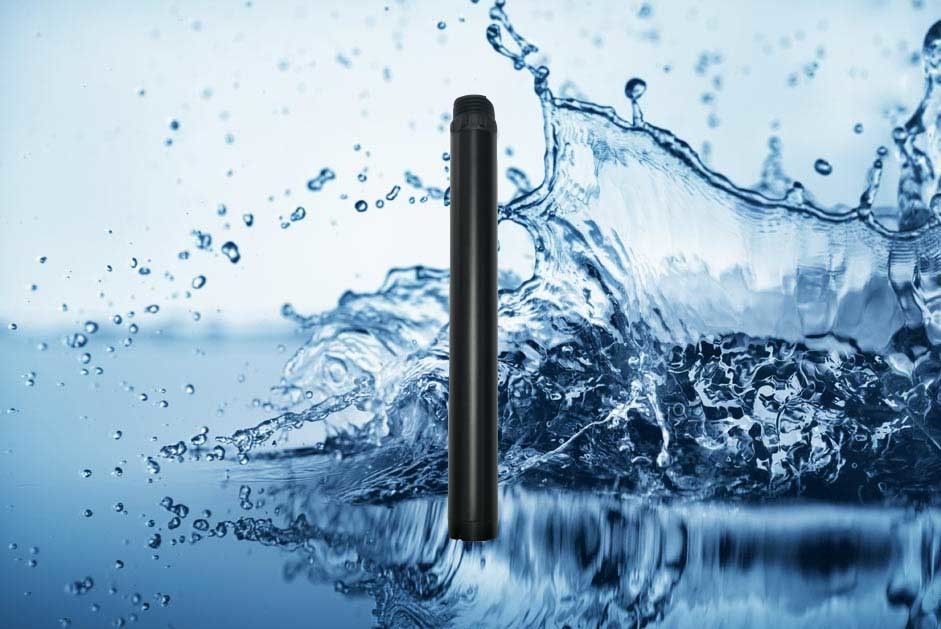

KTU310 Онлайн датчик мутности 90 ° Угол рассеивания Принцип волокна Структура, сильная антиинтерференция способность
1Принцип
Интегрированный турбидиметр KTU310 разработан и изготовлен по принципу рассеивания света.свет рассеивается материалом туманности в образце воды;. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, окончательное значение выводится после линеаризации.
2.Функция
- Принцип рассеяния под углом 90°, встроенный датчик температуры
- Поддержка протокола RS-485, Modbus/RTU
- Структура волокна, сильная антиинтерферентная способность внешнего света
- Инфракрасный светодиодный источник света, высокая стабильность
- IP68, щит, глубина воды, 20 метров
- Удобный, быстрый, стабильный и легкий в обслуживании
3Технические характеристики
| Номер модели | KTU310 |
| Принцип измерения | Способ рассеивания |
| Диапазон | 0 ~ 100 НТУ |
| Резолюция | 00,1 NTU, 0,1 °C |
| Точность | ± 3% или ± 2 НТУ
± 0,5 °C |
| Режим калибровки | Двухточечная калибровка |
| Компенсация температуры | Автоматическая компенсация температуры (PT1000) |
| Режим вывода | RS-485 ((Modbus/RTU) |
| Условия труда | 0ー50 °C, < 0,2 mpa |
| Температура хранения | - 5 ~ 65 °C |
| Режим установки | Подвеска для погружения, 3/4 нитки NPT |
| Потребление энергии | < 0,05 Вт |
| Электрическое питание | 12 ~ 24 VDC ± 10% |
| Уровень защиты | IP68 |
4- Размерный рисунок.
5Установка и электрическое соединение
5.1 Установка
Расстояние установки: 5 см над боковой стенкой и 10 см над дном.
5.2 Электрическое соединение
Кабель представляет собой 4-ядерный скрученный пары защищенный провод, определенный в последовательности линий:
Красный провод -- кабель питания (12V-24VDC)
Черная линия (GND)
Голубая линия - 485а
Белая линия - 485b
Перед электрификацией следует тщательно проверить последовательность проводки, чтобы избежать ненужных потерь, вызванных ошибками проводки.
Инструкции по проводке: рассмотрите кабель, долгое время погружаемый в воду (включая морскую воду) или подвергаемый воздействию воздуха, все проводки требуются для проведения водонепроницаемой обработки,кабель покупателя должен иметь определенную антикоррозионную способность.
6. Поддержание
6.1 Процедуры и методы обслуживания
6.1.1 График обслуживания
Измерение чистоты окон важно для поддержания точных показаний.
| Задача по обслуживанию | Рекомендуемая частота обслуживания |
| Калибровка датчиков (если требуется компетентным органом) | Согласно графику технического обслуживания, требуемому компетентным органом |
6.1.2 Методы технического обслуживания
Внешняя поверхность датчика: очистить внешнюю поверхность датчика водой из-под крана, если остались остатки мусора, вытереть влажной мягкой тканью, если есть упрямая грязь,Вы можете добавить немного жидкости для бытовой очистки в водопроводную воду для очистки.
Проверьте провода датчика: провода не должен быть напряжен при нормальной работе, в противном случае легко сломать провода внутри провода и сделать датчик не может работать нормально.
Проверьте, грязно ли измерительное окно датчика и нормально ли чистка щеткой.
6.1.3 Примечания
Зонд содержит чувствительные оптические и электронные компоненты. Убедитесь, что зонд не попадет под удар тяжелых машин. Внутри зонда нет деталей, требующих обслуживания пользователем.
6.2 Калибровка датчиков
Калибровка в нулевой точке: с помощью большого стакана возьмите необходимое количество жидкости с нулевой турбидностью и поместите датчик вертикально в раствор.Передняя часть датчика должна быть не менее 10 см от нижней части стакана. калибровка нулевой точки должна проводиться после 3 ~ 5 минут численной стабилизации.
калибровка наклона: датчик помещается в стандартный раствор, передний конец датчика находится не менее чем на расстоянии 10 см от нижней части стакана,и калибровка наклона проводится после 3 ~ 5 минут численной стабилизацииСсылки на инструкции.
6.3 Часто задаваемые вопросы
| Вопросы | Вероятная причина | Решение |
| Интерфейс не может быть подключен или результаты измерений не отображаются | Значение измерения слишком высокое, слишком низкое или значение продолжает оставаться нестабильным | Подключить контроллер к кабелю |
| Сбой кабеля | Пожалуйста, свяжитесь с нами. |
| Значение измерения слишком высокое, слишком низкое или значение продолжает оставаться нестабильным | Окно датчика прикреплено к чему-то. | Очистить поверхность окна датчика |
7Качество и обслуживание
7.1 Обеспечение качества
Отделы по контролю качества имеют стандартизированные процедуры контроля, с передовым и совершенным оборудованием и средствами контроля, и в строгом соответствии с правилами контроля,72-часовое созревание продуктов для проведения экспериментов, эксперименты с стабильностью, не пусть некачественный продукт фабрики.
Получатель возвращает партию продукта с процентной ставкой несоответствия 2%, а все расходы несет поставщик.Стандарт вознаграждения относится к описанию продукта, предоставленному поставщиком..
Гарантируйте количество и скорость доставки.
7.2 Запчасти
- 1 датчик
- 1 экземпляр руководства по эксплуатации
- Сертификат 1
7.3 Обязательства по послепродажному обслуживанию
Наша компания предоставляет послепродажное обслуживание в течение одного года с даты продажи, но не включает в себя ущерб, вызванный неправильным использованием. Если требуется ремонт или корректировка, пожалуйста, верните его за свой счет.,Компания будет безвозмездно восстанавливать повреждение прибора.
