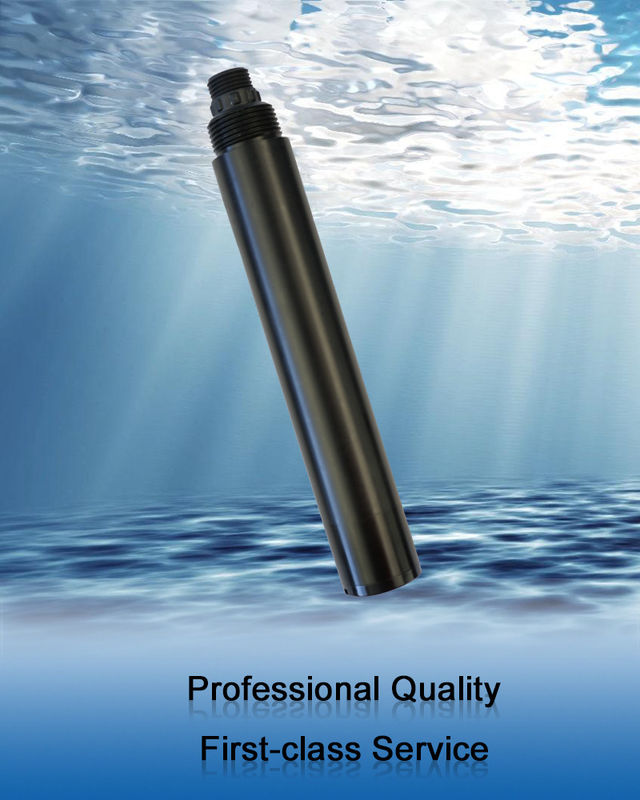

KSS601 Онлайн датчик подвески 90° Принцип рассеянного света, поддержка встроенного датчика температуры RS-485, Modbus/RTU
1. Принцип работы
Интегрированный онлайн-датчик подвески KSS601 разработан и изготовлен по принципу измерения подвески рассеянного света.свет рассеивается суспензией в образце воды;, и рассеянный свет в образце воды рассчитывается путем измерения интенсивности рассеянного света перпендикулярно падающему свету и сравнения его с внутренним калибровочным значением,Линейное значение.
2. Особенности
- Принцип 90° рассеянного света, встроенный датчик температуры
- Поддержка протокола RS-485, Modbus/RTU
- Структура волоконно-оптическая, высокая устойчивость к внешним световым помехам
- Инфракрасный светодиодный источник света с высокой стабильностью
- Защита IP68, глубина воды до 20 метров
- Удобный, быстрый, стабильный и легкий в обслуживании
3Технические спецификации
| Модель | KSS601 |
| Принцип измерения | Метод рассеянного света |
| Диапазон измерений | 0 ‰ 2000 мг/л |
| Резолюция | 0.1 NTU,00,1°C |
| Точность | ± 5% |
| Способ калибровки | Двухточечная калибровка |
| Компенсация температуры | Автокомпенсация температуры ((Pt1000) |
| Метод выпуска | RS-485 ((Modbus/RTU) |
| Условия труда | 0 ̊50°C, < 0,2 МПа |
| температура хранения | -5°65°C |
| Способ установки | Подвеска для погружения, 3/4 нитки NPT |
| Длина кабеля | 5 метров, другие длины могут быть настроены |
| Потребление энергии | < 0,3 W@12 V |
| Электрическое питание | 1224ВДС ±10% |
| Степень защиты | IP68 |
4. Размерный рисунок
5Установка и электрическое соединение
5.1 Установка
Требования к расстоянию установки: сохранять более 5 см с боковой стенкой и 10 см или более с нижней.
5.2 Электрическое соединение
a) Красная линия - кабель питания (12 ~ 24 В)
б) Черная линия - земля (GND)
в) Синяя линия - 485А
d) белая линия - 485B
e) голый провод - защищенный провод
После завершения проводки следует тщательно проверить, чтобы избежать неправильных соединений перед включением.
Спецификация кабеля: Учитывая, что кабель находится в воде (включая морскую воду) в течение длительного времени или под воздействием воздуха, кабель обладает определенной коррозионной стойкостью.Внешний диаметр кабеля Φ6 мм и все интерфейсы водонепроницаемы.
6. Поддержание
6.1 Процедуры и методы обслуживания
6.1.1 График обслуживания
Чистота окна измерения очень важна для поддержания точных показаний.
| Задача по обслуживанию | Рекомендуемая частота обслуживания |
| Калибровка датчика (если требуется компетентным органом) | Согласно графику технического обслуживания, требуемому компетентным органом |
6.1.2 Методы технического обслуживания
- Внешняя поверхность датчика: очистите внешнюю поверхность датчика водой из-под крана.добавить немного бытовой моющей жидкости в водопроводную воду, чтобы очистить ее.
- Проверьте кабель датчика: кабель не должен быть затянут при нормальной работе, иначе кабель внутри кабеля будет сломан, и датчик не будет работать должным образом.
- Проверьте измерение датчика на предмет загрязнения.
6.1.3 Примечания
Зонд содержит чувствительные оптические и электронные компоненты. Убедитесь, что зонд не подвергается сильному механическому удару. Внутри зонда нет деталей, требующих обслуживания пользователем.
6.2 Калибровка датчиков
- Нулевая калибровка: используйте большое количество стакана, чтобы взять нужное количество нулевой суспензии или известную концентрацию суспензии (0 ~ 200, 0 мг / л), датчик помещается вертикально в раствор,передний конец датчика находится не менее чем на расстоянии 10 см от нижней части стакана, 1 минуту Ноль калибровки выполняется после того, как значение стабилизируется.
- Калибровка наклона: поместите датчик в суспензию известной концентрации (200, 0 ~ 2000, 0 мг / л). Передний конец датчика находится не менее чем на расстоянии 10 см от дна стакана.значение стабилизировано и наклон калиброванВ инструкции указано приложение.
Примечание: на передней стороне зонда не могут образовываться пузыри.
6.3 Часто задаваемые вопросы
| Проблема | Возможная причина | Решение |
| Интерфейс работы не может быть подключен или результат измерения не отображается. | Ошибка подключения контроллера и кабеля | Пересоедините контроллер и кабель |
| Сбой кабеля | Пожалуйста, свяжитесь с нами. |
| Измеренное значение слишком высокое, слишком низкое или непрерывно нестабильное. | Окно датчика присоединено к чужому объекту | Очистка поверхности датчика |
7Качество и обслуживание
7.1 Обеспечение качества
- Департамент контроля качества имеет стандартизированные процедуры контроля, передовые и совершенные испытательные оборудование и средства, и строго в соответствии с правилами,провести 72-часовое испытание старения и испытание стабильности на продукте, и не позволить ни одному не квалифицированному продукту покинуть завод.
- Сторона-получатель непосредственно возвращает партию продукта с показателем неисправности 2%, а все понесенные расходы несет поставщик.Референтный стандарт относится к описанию продукта, предоставленному поставщиком..
- Гарантируйте количество товаров и скорость перевозки.
7.2 Аксессуары и запасные части
Этот продукт включает:
- 1 датчик
- 1 экземпляр инструкции
- 1 свидетельство
7.3 Обязательства по послепродажному обслуживанию
Компания предоставляет местное послепродажное обслуживание в течение одного года с даты продажи, но не включает в себя ущерб, вызванный неправильным использованием.Но стоимость доставки должна быть высокомерной.Если по дороге будет повреждена, компания починит поврежденный инструмент бесплатно.
