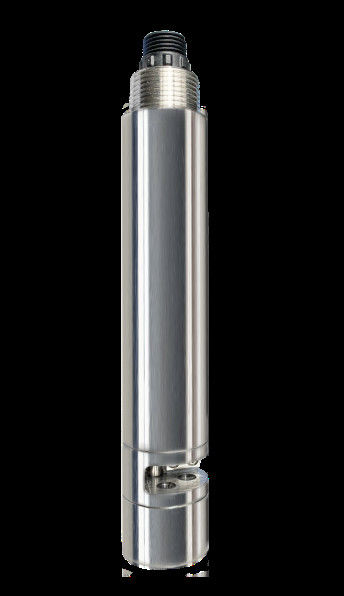

KCD602 Онлайн датчик СОД Нет реагентов Нет загрязнения Малый размер для мониторинга качества воды

Многие органические вещества, растворенные в воде, поглощают ультрафиолет. Следовательно, измеряя поглощение этих органических веществ ультрафиолетовым светом с длиной волны 254 нм, можно точно измерить общее количество растворенных органических загрязнителей в воде. Онлайн-датчик COD KCD602 использует два источника света: один ультрафиолетовый свет с длиной волны 254 нм и один ультрафиолетовый эталонный свет с длиной волны 365 нм, которые могут автоматически компенсировать затухание оптического пути и в определенной степени устранять помехи от гранулированной взвеси эмали, обеспечивая тем самым более стабильный и надежный.

• Никаких реагентов, никакого загрязнения, более экономичный и экологически безопасный.
• Небольшой размер, простота установки и непрерывный контроль качества воды.
• Измерение ХПК, мутности и температурных параметров
• Автоматическая компенсация влияния мутности
• С чистящей щеткой для предотвращения биоадгезии.
• Небольшой дрейф, быстрый отклик, более точные измерения
• Отличная стабильность даже при длительном мониторинге
• Не требует обслуживания, длительный срок службы и низкая стоимость использования.
• Цифровой датчик, интерфейс RS-485, протокол Modbus/RTU
• Конструкция с низким энергопотреблением, защита от помех

Когда датчик прикреплен, следует избегать удара датчика, вызванного потоком воды, о стену или другие водохозяйственные сооружения. Если поток воды очень сильный, почините датчик.

Устанавливайте датчик на глубину не более 2 метров от поверхности воды.

Учитывая колебания уровня воды, датчик погружается в минимально возможный уровень воды ниже 30 см.

Датчик размещается в таком месте, где в воде нет пузырьков.

• Установите защиту кабеля снаружи кабеля датчика.
• Датчик должен быть расположен горизонтально и надежно. Область измерения должна быть обращена к направлению потока.

• Красная линия — кабель питания (12–24 В постоянного тока)
• Черная линия — провод заземления (GND)
• Синяя линия — 485 А.
• Белая линия — 485 Б.
• Голый провод — экран

После завершения подключения проводов его следует тщательно проверить, чтобы избежать повреждения датчика из-за неправильного подключения.

Спецификация кабеля:Учитывая, что кабель длительное время погружается в воду (в том числе морскую) или подвергается воздействию воздуха, кабель обладает определенной степенью коррозионной стойкости. Внешний диаметр кабеля составляет 6 мм, все интерфейсы водонепроницаемы.

6.1.1 График технического обслуживания

Для обеспечения точных измерений важна очистка, а регулярная очистка датчика способствует стабильности данных.

Примечание. Частота технического обслуживания, указанная в приведенной выше таблице, является лишь рекомендацией. Пожалуйста, обслуживайте датчик в соответствии с фактическим использованием датчика.

6.1.2 Метод обслуживания

1) Внешняя поверхность датчика: Очистите внешнюю поверхность датчика водопроводной водой. Если мусор все еще остался, протрите его мягкой влажной тканью. В случае стойких загрязнений добавьте в водопроводную воду немного бытовой моющей жидкости, чтобы очистить ее.

2) Проверьте кабель датчика: при нормальной работе кабель не должен быть затянут. В противном случае кабель внутри кабеля может быть поврежден, что приведет к неисправности датчика.

3) Проверьте, не загрязнено ли измерительное окно датчика и исправна ли чистящая щетка.

4) Проверьте чистящую щетку датчика на наличие повреждений.

5) В течение 18 месяцев непрерывного использования необходимо вернуться на завод для замены динамического уплотнительного устройства.

1.3 Меры предосторожности

Зонд содержит чувствительные оптические и электронные компоненты. Убедитесь, что зонд не подвергается сильным механическим ударам. Внутри зонда нет деталей, требующих обслуживания пользователем.

6.2.1 Калибровка мутности:

1. Калибровка нуля: возьмите небольшое количество мутной жидкости из большого стакана и поместите датчик вертикально в раствор. Через 3–5 минут значение стабилизируется, а затем выполняется калибровка нуля. Инструкции относятся к приложению.
2. Калибровка наклона: поместите датчик в раствор и поместите его в стандартный раствор 100 NTU. Через 3–5 минут наклон калибруется после стабилизации значения. Инструкции относятся к приложению.

6.2.2 Калибровка ХПК:

1. KHP (гидрофталат калия, C8H5KO4). В качестве красителя, обычно используемого для исследований окружающей среды, его можно использовать для калибровки ХПК.
2. Приготовление стандартного раствора
   1. Аккуратно отвешивают 0,8503 г KHP в колбу емкостью 1000 мл. Дистиллированную или деионизированную воду и перфузируют до максимальной шкалы. Этот раствор представляет собой раствор ХПК с концентрацией 1000 мг/л.
   2. Наберите 100 мл этого раствора в колбу вместимостью 1000 мл и заполните ее до верхней отметки дистиллированной или деионизированной водой. После встряхивания концентрация ХПК составила 100 мг/л. Аналогично готовили раствор с концентрацией 5 мг/л.
   3. Концентрированный стандартный раствор (этап 2.1) хранили в черном стеклянном флаконе при низкой температуре во избежание разложения. Разбавленный стандарт (шаг 2.2) необходимо использовать в течение 24 часов после приготовления.

6.2.3 Калибровка (калибровка по 2 точкам)

1. Калибровка 0~200мг/л

Поместите датчик в раствор ХПК с концентрацией 5 мг/л и убедитесь, что все световые пути погружены в воду на глубину >2 см и не содержат пузырьков воздуха. Выполните калибровку нуля в соответствии с командой приложения.

2. Калибровка 0~500мг/л

Поместите датчик в раствор ХПК с концентрацией 20 мг/л и убедитесь, что все световые пути погружены в воду на глубину более 2 см и не содержат пузырьков воздуха. Выполните калибровку нуля в соответствии с командой приложения.

• KHP представляет риск развития рака, поэтому его следует носить в перчатках.
• При калибровке сначала калибруйте температуру, затем калибруйте мутность, а затем калибруйте ХПК.
• Если наклон откалиброван, значение датчика не изменится в течение 3 минут, подайте питание после отключения питания.

• Избегайте воздействия солнечных лучей на датчик
• Пожалуйста, не прикасайтесь к датчику вручную.
• Избегайте контакта с поверхностью датчика во время измерения и калибровки.
• Избегайте любых механических воздействий (давление, царапины и т. д.) непосредственно на датчик во время использования.

• Отдел контроля качества имеет стандартизированные процедуры проверки, современное и совершенное испытательное оборудование и средства, а также в строгом соответствии с правилами проводит 72 часа экспериментов по старению и испытаний на стабильность продукции и не позволяет некачественной продукции покидать завод.
• Принимающая сторона напрямую возвращает партию продукции с уровнем несоответствия 2%, при этом все понесенные расходы несет поставщик. Справочный стандарт относится к описанию продукта, предоставленному поставщиком.
• Гарантируем количество товара и скорость отгрузки.

Этот продукт включает в себя:

• Датчик
• Руководство по эксплуатации
• Сертификат

Компания обеспечивает местное послепродажное обслуживание в течение одного года с даты продажи, но не включает ущерб, вызванный неправильным использованием. Если требуется ремонт или регулировка, пожалуйста, верните его, но стоимость доставки должна быть завышенной. Поврежденный в пути инструмент компания бесплатно устранит.
